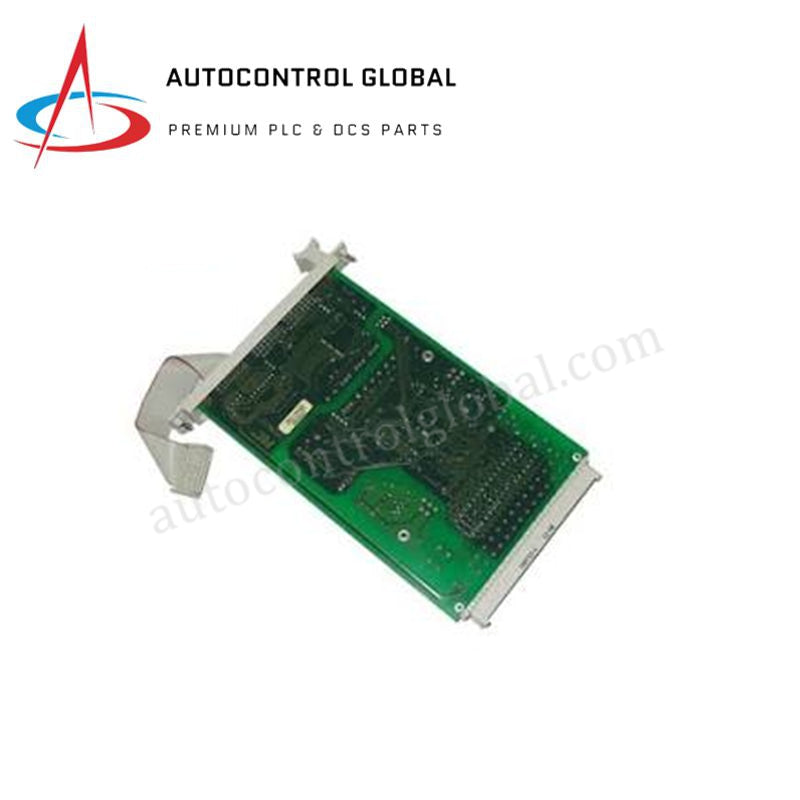

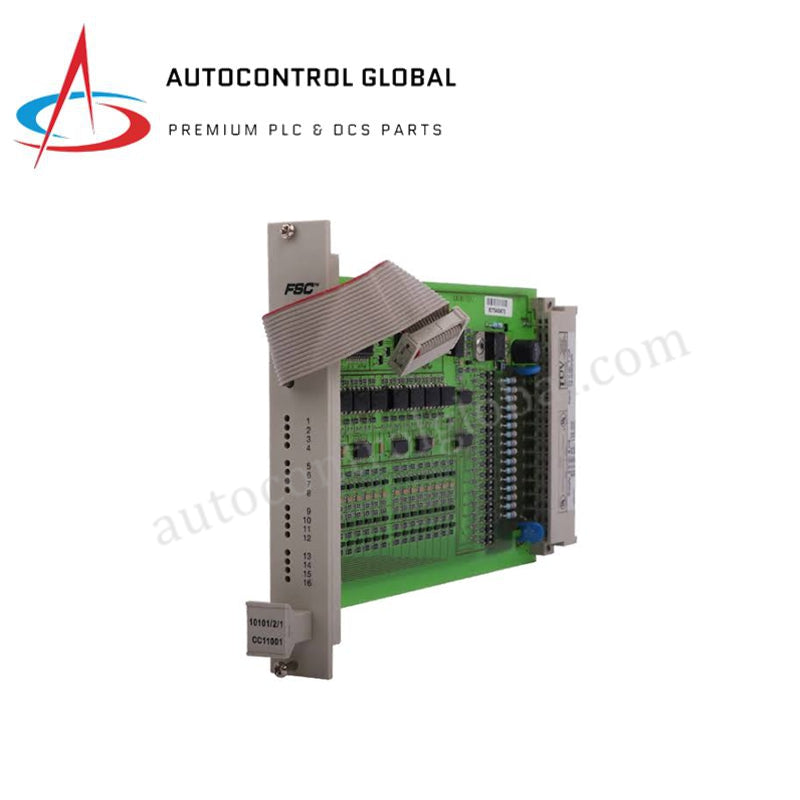

Modul Input Digital Fail-Safe | Honeywell 10101/2/1 FSC
Manufacturer: HONEYWELL
-
Part Number: 10101/2/1
Condition：New with Original Package
Product Type: Modul Input Digital
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Input Digital Fail-Safe Honeywell 10101/2/1
Honeywell 10101/2/1, yang juga tercantum dalam katalog sebagai Modul Input Digital Fail-Safe 10101/2/1, berfungsi sebagai komponen perangkat keras khusus untuk memproses enam belas kanal input diskrit dalam arsitektur Honeywell Fail Safe Control (FSC).
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 10101/2/1 |
| Merek | Honeywell |
| Asal | AS |
| Berat | 0.22 lbs |
| Dimensi | 4 TE x 3 HE (format kartu euro 4 HP, 3U) |
| Suhu Operasi | Kisaran operasi industri standar |
| Konsumsi Daya | 5 VDC pada 8 mA; 24 VDC internal pada 110 mA; 24 VDC eksternal pada 110 mA |
| Jumlah Kanal Input | 16 input digital |
| Tegangan Input Nominal | 24 VDC (maksimum 36 VDC) |
| Ambang Logika | Logika TINGGI > 15 VDC; Logika RENDAH < 9 VDC (I < 2 mA) |
| Waktu Tunda Input | Biasanya 10 ms |
Isolasi Antarkanal dan Konektivitas Jaringan DCS
Modul ini menerima sinyal biner lapangan dengan tetap menjaga pemisahan listrik yang ketat antarsirkuit input untuk menekan crosstalk dan interferensi elektromagnetik. Mekanisme diagnostik internal terus mengevaluasi penerimaan tingkat logika dan memverifikasi status transisi input untuk memastikan perilaku yang dapat diprediksi saat terjadi peristiwa yang sangat penting bagi keselamatan. Selain itu, isolasi antarkanal melindungi logika prosesor internal dari gangguan pada rangkaian eksternal, sementara dukungan untuk konfigurasi backplane redundan maupun nonredundan memastikan ketersediaan data yang berkelanjutan di seluruh jaringan sistem kontrol.
Pertanyaan Umum
T: Berapa ambang tegangan untuk mengenali status logika yang valid pada kanal input?
J: Sinyal dikenali sebagai Logika TINGGI ketika tegangan input melebihi 15 VDC, dan sebagai Logika RENDAH ketika tegangan turun di bawah 9 VDC dengan arus input kurang dari 2 mA.
T: Bagaimana modul ini mendapat daya selama beroperasi?
J: Modul ini mengambil daya dari beberapa rel, dengan konsumsi 8 mA pada 5 VDC, 110 mA dari catu daya 24 VDC internal, dan 110 mA dari catu daya 24 VDC eksternal untuk rangkaian input.
T: Mekanisme penguncian fisik apa yang mencegah pemasangan modul yang keliru ke dalam rak?
J: Pengodean konektor modul menggunakan pin pengunci di posisi A5 dan C5 agar sesuai dengan pin besar pada backplane rak FSC.
Panduan Pemasangan Lapangan
Pastikan daya rak dimatikan sebelum menangani modul. Sejajarkan tepi PCB kartu euro dengan slot pemandu selebar 4 TE yang ditentukan pada rangka Honeywell FSC. Dorong modul secara merata ke dalam backplane hingga konektor DIN belakang terpasang dengan kuat dan pin pengunci di posisi A5 dan C5 terpasang sepenuhnya. Kencangkan sekrup panel depan untuk menjaga kontinuitas pentanahan rangka dan kestabilan mekanis sebelum menyalakan sistem.
