GE DS200TCQCG1B | Termokopel Industri & Pengendali 4-20mA

Ikhtisar Produk

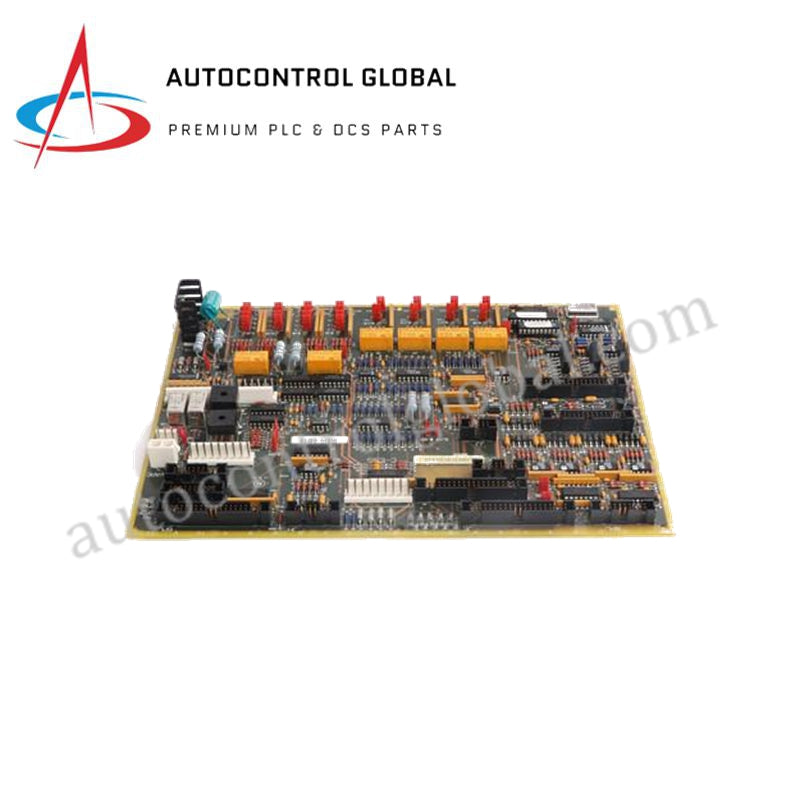

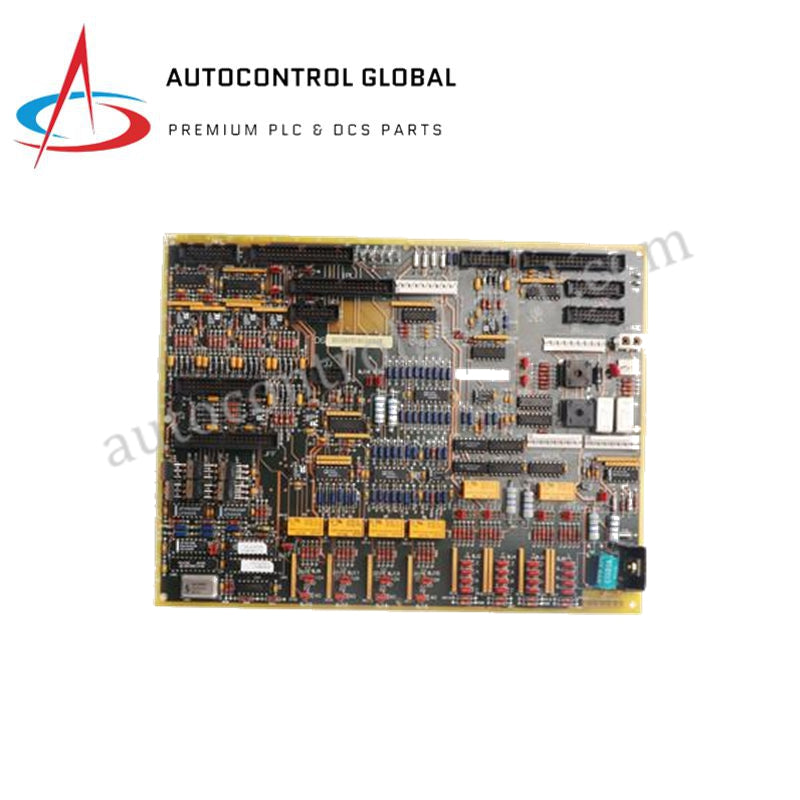

GE DS200TCQCG1B (TCQC) berfungsi sebagai Papan Inti Analog I/O utama untuk sistem kontrol turbin Speedtronic™ Mark V. Modul berkapasitas tinggi ini menjalankan semua tugas pemrosesan sinyal analog utama, termasuk digitalisasi millivolt termokopel, umpan balik posisi LVDT, dan variabel proses 4–20 mA. Selain itu, modul ini menghasilkan arus penggerak analog presisi yang dibutuhkan untuk aktuator katup servo. Dengan bertindak sebagai "otak analog" dari rak kontrol, papan TCQC menjaga akurasi loop tertutup yang diperlukan untuk pembakaran turbin yang stabil dan pengaturan mekanis.

Kondisi: 100% Baru, Kemasan Pabrik Asli.

Spesifikasi Teknis

DS200TCQCG1B dilengkapi dengan konversi A/D canggih dan pengkondisian sinyal onboard untuk memastikan integritas data di seluruh inti kontrol R, S, dan T.

Keunggulan Teknik

• Kecerdasan Analog Terpusat: Papan TCQC mengkonsolidasikan beberapa loop umpan balik ke dalam satu inti. Ia memproses masukan termokopel untuk rata-rata suhu gas buang (EGT) dan sinyal LVDT untuk umpan balik langkah bahan bakar secara bersamaan, memastikan semua variabel proses analog tetap sinkron dalam logika kontrol.

• Kompenasi Sambungan Dingin Terintegrasi: Rangkaian CJC onboard mengoreksi variasi suhu lingkungan pada antarmuka terminal. Ini memastikan papan menghitung suhu turbin absolut dengan akurasi tanpa drift, yang sangat penting untuk melindungi bagian panas turbin dari kelelahan termal.

• Kontrol Katup Servo Presisi: Papan menghasilkan keluaran arus stabil tinggi untuk menggerakkan katup servo hidraulik. Ini memungkinkan sistem Mark V mencapai presisi sub-milimeter dalam posisi katup bahan bakar dan panduan sirip, secara langsung meningkatkan efisiensi bahan bakar turbin dan pengendalian emisi.

• Arsitektur Redundan TMR: Dirancang untuk lingkungan Redundansi Modular Tiga (TMR), DS200TCQCG1B berpartisipasi dalam voting tingkat perangkat keras. Ia memeriksa silang data analog antara inti R, S, dan T untuk mengidentifikasi dan mengisolasi penyimpangan sensor, mencegah kegagalan satu komponen menyebabkan pemadaman paksa.

• Pengerasan Elektromagnetik: Penyaringan lanjutan dan isolasi galvanik onboard melindungi mikroprosesor inti dari gangguan frekuensi tinggi dan lonjakan tegangan yang umum di pembangkit listrik industri. Pengerasan ini memastikan pengukuran sinyal konsisten bahkan selama peristiwa switching tegangan tinggi di kabinet generator.

FAQ

T: Apakah DS200TCQCG1B dapat menggantikan papan I/O digital?

J: Tidak. TCQC khusus untuk pemrosesan sinyal analog. Papan ini tidak memiliki driver relay dan logika input diskrit seperti pada papan digital seperti TCDA. Anda harus menggunakan papan ini khusus untuk umpan balik sensor dan loop penggerak aktuator.

T: Apa hubungan antara papan TCQC dan papan TBQC?

J: TCQC (DS200TCQCG1B) adalah inti pemrosesan, sedangkan TBQC adalah papan terminal. Kabel lapangan terhubung ke TBQC, yang kemudian mengarahkan sinyal melalui kabel pita ke TCQC untuk konversi dan eksekusi logika. Kedua papan harus berfungsi dengan benar agar jalur sinyal analog valid.

T: Bagaimana membedakan versi G1B dan G1A?

J: G1B adalah revisi terbaru dari perangkat keras TCQC. Meskipun GE merancang Mark V untuk kompatibilitas modular, kami menyarankan mencocokkan tingkat revisi (G1B) dalam sistem TMR untuk memastikan waktu konversi A/D dan delay propagasi sinyal identik di ketiga jalur redundan.

T: Apakah papan ini mendukung semua jenis termokopel?

J: Papan ini mendukung termokopel industri standar (Tipe K, J, E, T). Namun, Anda harus memeriksa pengaturan jumper pada papan terminal terkait (misalnya TCTG atau TBQC) untuk memastikan skala sinyal sesuai dengan jenis sensor yang dipasang pada turbin.
