Carrier I/O Gaya Pegas VersaMax GE Fanuc IC200CHS005
Manufacturer: GE Fanuc
-
Part Number: IC200CHS005
Condition：New with Original Package
Product Type: Basis Terminal I/O
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

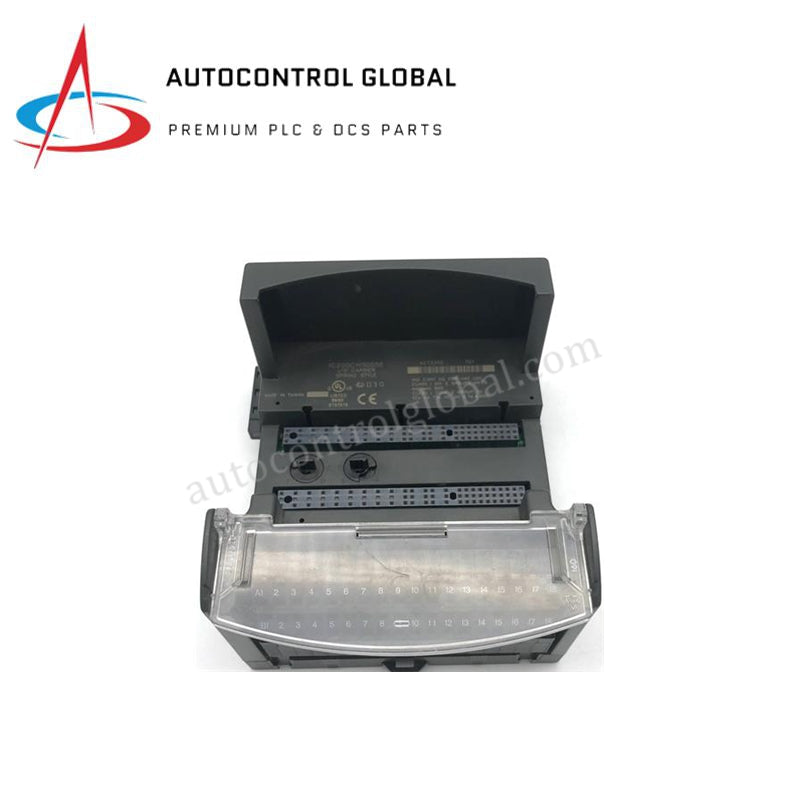

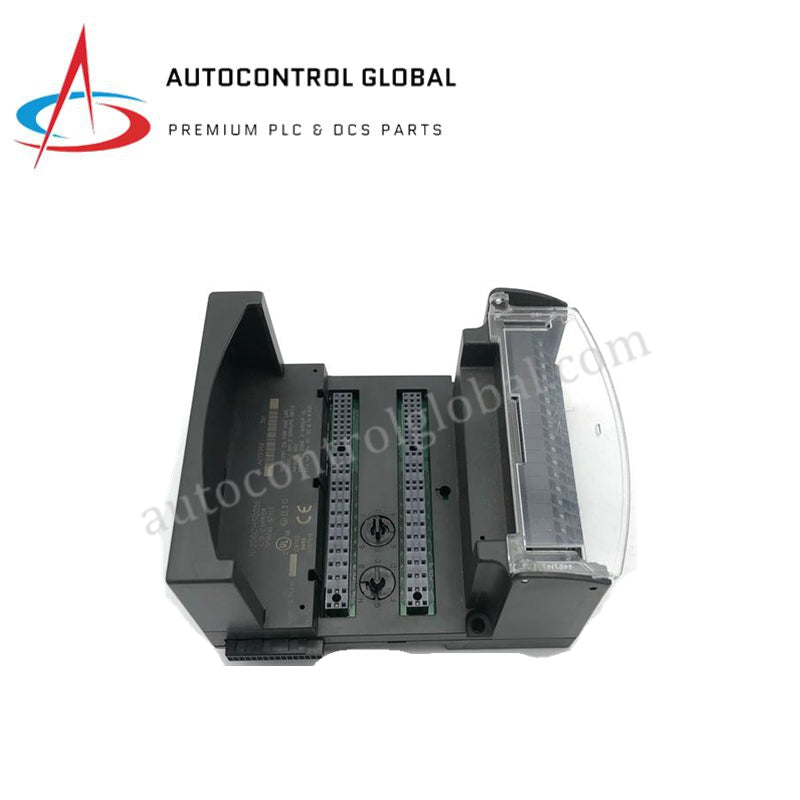

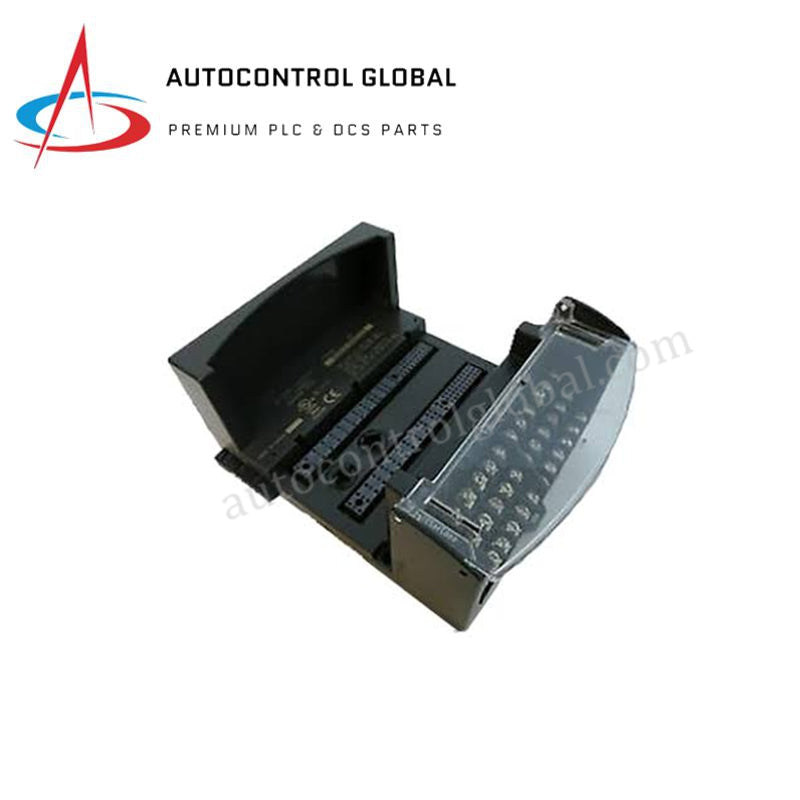

Carrier I/O Gaya Pegas GE Fanuc IC200CHS005 VersaMax
GE Fanuc IC200CHS005 berfungsi sebagai carrier I/O gaya pegas IC200CHS005 utama yang digunakan untuk menjalankan perutean sinyal dan distribusi daya bus backplane pada platform I/O VersaMax. Modul ini dipasang langsung pada rel DIN standar 35 mm, menampung satu modul I/O VersaMax sekaligus menyediakan koneksi daya, logika, dan terminal fisik. Dengan 36 terminal penjepit pegas, modul ini menyediakan terminasi untuk hingga 32 titik I/O serta 4 bus distribusi daya bersama dengan kapasitas hingga 264 V AC dan total arus 8,0 A.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC200CHS005 |
| Merek | GE Fanuc / Emerson |
| Asal | AS |
| Berat | 0,88 lbs (0,40 kg) |
| Dimensi | 132 mm x 110 mm x 50 mm |
| Suhu Pengoperasian | 0 derajat C hingga +60 derajat C |
| Suhu Penyimpanan | -40 derajat C hingga +85 derajat C |
| Konsumsi Daya | Pass-through pasif (kapasitas bus daya maksimum 8,0 A) |
| Jenis Terminasi | 36 terminal gaya penjepit pegas |
| Nilai Tegangan | Maksimum 264 V AC |
| Kapasitas Arus | Bus daya/ground total 8,0 A, 2,0 A per titik |
| Koneksi Daya Bersama | 4 koneksi bus |
| Kapasitas I/O | 32 titik I/O per carrier modul |
| Metode Pemasangan | Rel DIN standar 35 mm atau pemasangan pada panel dasar |
| Orientasi | Orientasi dasar horizontal |
| Standar & Sertifikasi | UL, CE, CSA |
Penskalaan Kepadatan I/O & Integritas Bus Backplane
Carrier IC200CHS005 menyediakan penskalaan kepadatan I/O yang terstruktur dalam konfigurasi drop VersaMax yang ringkas. Konektor bus backplane internal meneruskan komunikasi logika berkecepatan tinggi dan tegangan pengoperasian modul secara langsung di antara carrier yang berdekatan tanpa kabel eksternal antarrak. Blok koneksi penjepit pegas mempertahankan tekanan kontak konstan pada konduktor solid atau serabut (0,14 mm2 hingga 1,5 mm2), menahan getaran mekanis sekaligus menghilangkan kebutuhan perawatan berupa pengencangan ulang sekrup terminal. Bus distribusi daya terintegrasi mendistribusikan hingga 8,0 A melalui kelompok terminal bersama untuk mengisolasi jalur catu daya lapangan dari sinyal bus logika.
Pertanyaan yang Sering Diajukan
T: Rentang ukuran kabel berapa yang dapat diterima oleh blok terminal penjepit pegas IC200CHS005?
J: Terminal penjepit pegas menerima kabel tembaga solid atau serabut berukuran 0,14 mm2 hingga 1,5 mm2 (26 AWG hingga 16 AWG) yang dikupas sepanjang standar 8 mm hingga 9 mm.
T: Apakah saya dapat melepas atau memasang modul I/O dari carrier IC200CHS005 saat daya backplane masih aktif?
J: Tidak, pelepasan atau pemasangan modul mengharuskan daya dari backplane rak VersaMax diputus untuk mencegah gangguan bus data atau pelepasan busur listrik transien pada pin backplane internal.
T: Bagaimana daya lapangan dan sinyal common didistribusikan melalui terminal carrier?
J: Carrier ini memiliki 4 koneksi daya internal bersama dengan nilai total arus 8,0 A, sehingga kabel daya common dapat dijumper secara internal di antara saluran tanpa blok distribusi eksternal.
Panduan Pemasangan Lapangan
Pertama, sejajarkan carrier IC200CHS005 pada rel DIN 35 mm dalam orientasi horizontal, lalu tekan dengan kuat hingga kait pengunci belakang sepenuhnya mengunci pada bibir rel. Selanjutnya, satukan carrier VersaMax yang berdekatan pada bidang horizontal untuk menghubungkan konektor bus backplane internal dengan aman sebelum memasang modul I/O di atasnya.
Saat memasang kabel perangkat lapangan, kupas setiap konduktor sepanjang 8 mm. Masukkan obeng pipih ke dalam slot pelepas pegas, tekan ke bawah untuk membuka penjepit internal, masukkan kabel konduktor yang telah dikupas, lalu lepaskan obeng untuk membentuk sambungan mekanis kedap gas. Terakhir, jauhkan seluruh kabel daya AC dari jalur input DC yang sensitif dan pastikan koneksi ground bumi pada rel DIN menyediakan jalur impedansi rendah menuju ground kabinet.
