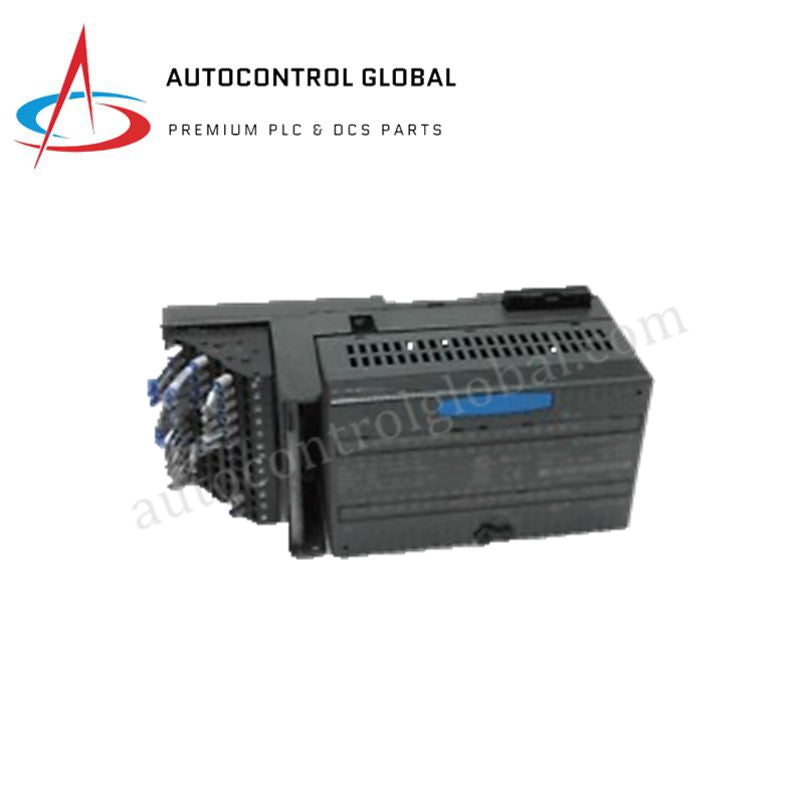

Papan Transistor Kepadatan Tinggi GE Fanuc IC200MDL750D

Ikhtisar Produk

GE Fanuc IC200MDL750D berfungsi sebagai antarmuka output diskrit kepadatan tinggi dalam platform sistem PLC modular VersaMax. Modul logika positif (sourcing) ini menyediakan 32 saluran output independen untuk mengalihkan elemen lapangan berdaya rendah, termasuk katup solenoid, lampu indikator, relay interlock, dan alarm akustik. Dengan membagi rangkaian output menjadi dua kelompok terisolasi masing-masing 16 saluran, kartu ini memungkinkan pengkabelan lapangan yang fleksibel sambil mempertahankan pemisahan rangkaian yang kuat. Pabrik manufaktur volume tinggi, stasiun pompa kota, dan fasilitas pengemasan menggunakan modul ini untuk mencapai aktuasi digital yang efisien dan respons cepat di jaringan lapangan yang padat.

Spesifikasi Teknis

Komponen GE Fanuc VersaMax asli 100% baru ini tiba dalam kemasan asli tersegel pabrik. Semua parameter operasional menggunakan format ASCII standar.

• Model: IC200MDL750D

• Nomor Bagian Dasar: IC200MDL750

• Seri Produk: VersaMax I/O PLC

• Jenis Produk: Modul Output Logika Positif Diskrit

• Total Titik Output: 32 saluran sourcing

• Pengaturan Pengelompokan Saluran: Dua (2) kelompok terisolasi masing-masing 16 saluran

• Tegangan Sinyal Nominal: 12 / 24 VDC

• Rentang Operasi Tegangan Output: +10,2 VDC hingga +30 VDC

• Rating Arus Kontinu: Maksimum 0,5 Ampere per titik individu

• Kapasitas Arus Puncak Inrush: Maksimum 2,0 Ampere selama 100 milidetik

• Konsumsi Arus Backplane PLC: 90 miliampere pada 5 VDC

• Waktu Respons Delay Nyala: 0,2 milidetik

• Waktu Respons Delay Mati: 1,0 milidetik

• Daya Interogasi Rangkaian Eksternal: 10,2 hingga 30 VDC (24 VDC nominal)

• Array Diagnostik Visual Terintegrasi: LED status saluran individu, LED OK, LED Daya Lapangan (FLD PWR)

• Infrastruktur Pemasangan Mekanis: Rel DIN standar

• Sertifikasi Bahaya Lingkungan: Memenuhi Kelas I, Divisi 2

• Rentang Suhu Operasi: 0 hingga 30 derajat Celsius

• Berat Bersih Modul: 0,31 lbs (0,14 kg)

• Total Berat Pengiriman dalam Kemasan: 2 kg

Keunggulan Teknik

• Maksimalkan Kepadatan Kontrol dalam Ruang Enklosur Minimal: Kartu diskrit standar 8 saluran atau 16 saluran memerlukan jejak kabinet yang luas, memaksa insinyur membeli rel yang lebih lebar dan panel enklosur yang lebih besar. IC200MDL750D mengemas 32 output transistor sinking/sourcing yang sepenuhnya independen ke dalam rumah modular yang sempit dan kompak. Arsitektur kepadatan tinggi ini mengurangi overhead perangkat keras panel dan menyisakan ruang rel DIN ekstra untuk komponen distribusi daya penting.

• Menahan Kesalahan Listrik dengan Isolasi Kelompok Ganda: Korsleting pengkabelan penyebab umum atau grounding terminal yang tidak disengaja pada jalur solenoid berkapasitas tinggi dapat dengan mudah merusak kartu kontrol atau menyebar melalui bus daya bersama ke loop kontrol tetangga. IC200MDL750D membagi 32 outputnya menjadi dua blok terisolasi secara elektrik masing-masing 16 saluran. Konfigurasi ini memisahkan loop lapangan ke zona perlindungan terpisah, membatasi korsleting lokal atau kesalahan grounding ke satu klaster sementara kelompok saluran yang berlawanan terus menggerakkan dengan aman.

• Melacak Kesalahan Transien dengan Diagnostik Responsif dan LED: Menemukan jalur lapangan yang putus atau mengidentifikasi tegangan bus terminal eksternal yang hilang dapat menghentikan produksi selama berjam-jam saat debugging sistem kompleks. IC200MDL750D mengintegrasikan array diagnostik aktif yang dipasangkan dengan indikator LED panel depan. Kartu ini menampilkan indikator status saluran independen bersama dengan LED OK utama dan lampu FLD PWR khusus, yang langsung memperlihatkan hilangnya energi lapangan atau gangguan logika papan internal kepada teknisi pemeliharaan.

• Melindungi Logika Hulu melalui Penghalang Optik Kecepatan Tinggi: Umpan balik induktif dari medan yang beralih pada kumparan relay magnetik dan aktuator solenoid berat secara rutin menciptakan lonjakan tegangan yang dapat mengganggu perhitungan CPU. IC200MDL750D menggabungkan penghalang isolasi optik internal kecepatan tinggi. Garis pertahanan fisik ini memisahkan rangkaian lapangan eksternal 24 VDC yang masuk dari backplane logika VersaMax 5 VDC yang sensitif, memastikan eksekusi CPU yang stabil di lingkungan dengan interferensi listrik tinggi.

Pertanyaan yang Sering Diajukan

• T: Apakah modul diskrit IC200MDL750D ini benar-benar baru, dan garansi apa yang menyertainya?A: Ya. Kami menyediakan modul ini secara ketat sebagai barang pabrik asli 100% baru yang dikemas dalam kemasan asli pabrik. Komponen ini termasuk garansi pabrik asli selama 12 bulan yang melindungi pembelian Anda dari cacat material atau pengerjaan sejak hari pengiriman.

• T: Apa arti "logika positif" untuk tata letak terminasi pengkabelan lapangan saya?A: Penunjukan logika positif menunjukkan bahwa IC200MDL750D beroperasi sebagai modul output sourcing. Ketika titik output menyala, saluran mengalirkan tegangan DC positif (+10,2 hingga +30 VDC) dari terminal catu daya lapangan eksternal Anda ke perangkat lapangan target. Oleh karena itu, Anda harus menghubungkan sisi berlawanan beban lapangan langsung ke jalur return negatif umum dari loop catu daya.

• T: Apakah modul ini dapat langsung memberi daya pada kontaktor AC industri berkapasitas tinggi?A: Tidak. IC200MDL750D bekerja secara ketat dalam parameter tegangan DC, mengatur beban arus kontinu maksimum 0,5 Ampere per titik pada hingga 30 VDC. Untuk mengendalikan beban arus bolak-balik berat atau mengalihkan motor berampere tinggi, Anda harus menggunakan saluran individu modul ini untuk menggerakkan relay terminal 24 VDC perantara, yang kemudian dengan aman mengalihkan jalur AC tegangan tinggi utama.
