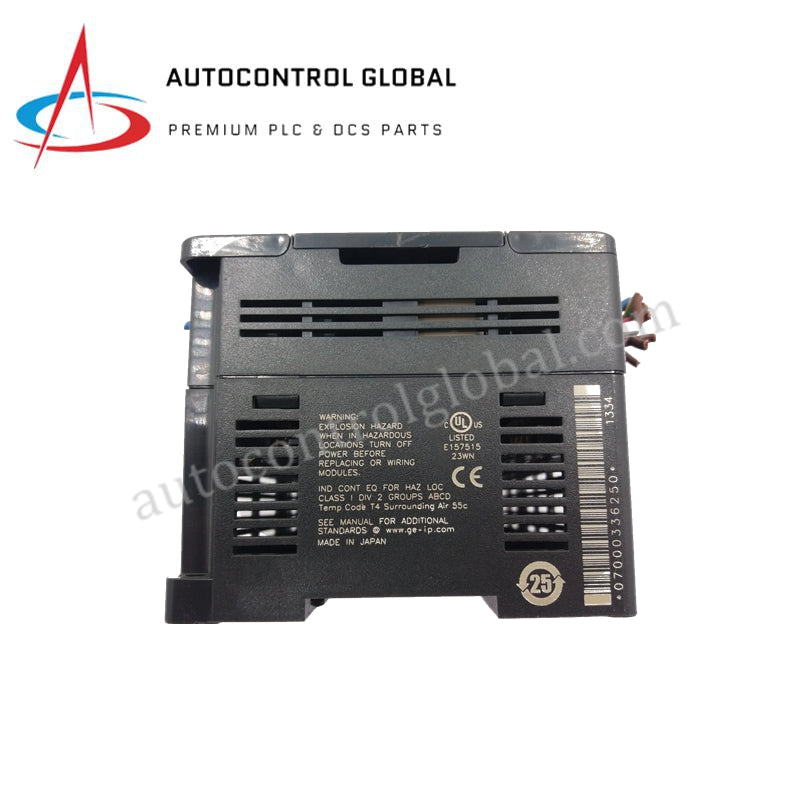

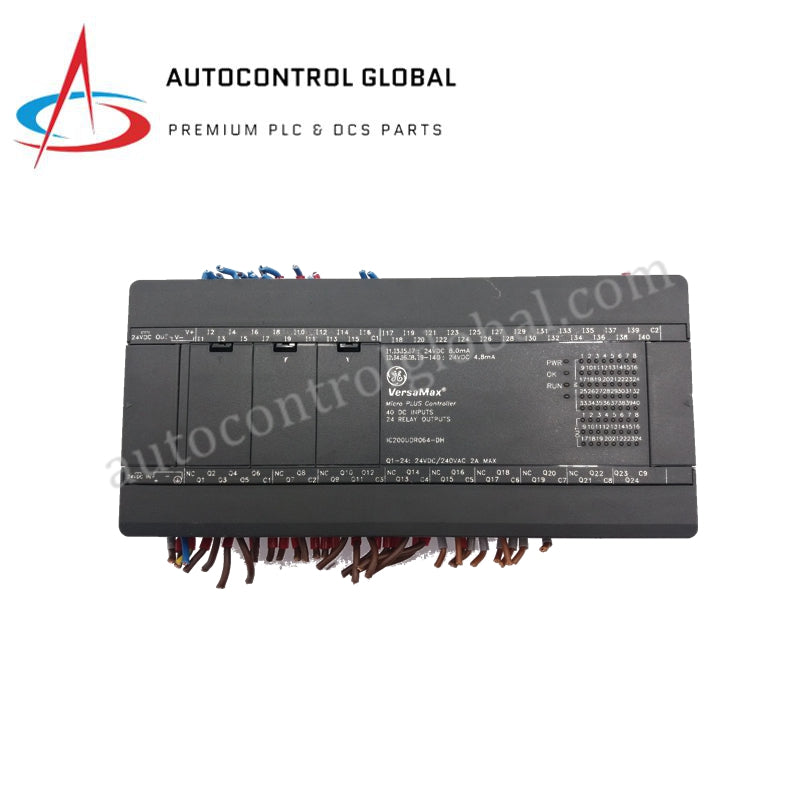

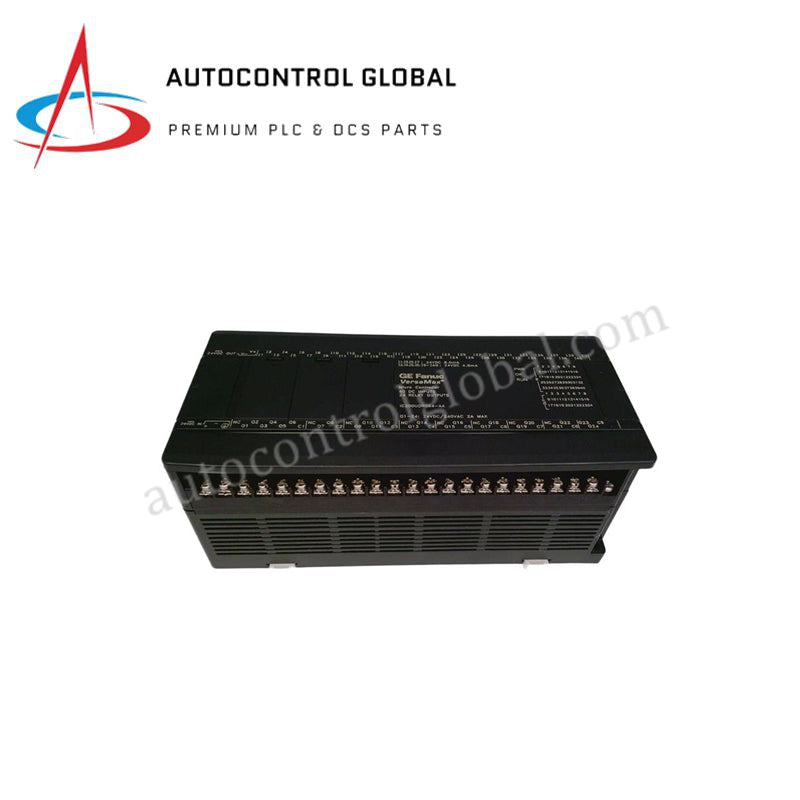

Pengontrol PLC GE Fanuc IC200UDR064 VersaMax Micro
Manufacturer: GE Fanuc
-
Part Number: IC200UDR064
Condition：New with Original Package
Product Type: Pengendali Logika Terprogram Ringkas
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC200UDR064 VersaMax Micro PLC
GE IC200UDR064, yang juga tercatat sebagai IC200UDR064-DH Compact Programmable Logic Controller, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan sinyal lapangan diskret dan pengoperasian relai elektromekanis dalam jaringan otomasi VersaMax Micro. Unit ini memproses input digital dan mengaktifkan output relai untuk menjalankan urutan kendali mesin deterministik.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC200UDR064 |
| Merek | GE Fanuc / Emerson |
| Asal | AS |
| Berat | 0,91 kg (2,00 lbs) |
| Dimensi | 150 mm L x 76 mm D x 90 mm T |
| Suhu Pengoperasian | 0 hingga 60 derajat C |
| Konsumsi Daya | 12 W |
| Tegangan Catu Daya | 24 VDC (-20% / +25%) |
| Arus Catu Daya Maksimum | 435 mA (gabungan arus rangkaian input dan perangkat eksternal) |
| I/O Bawaan | Total 64 titik |
| Input Digital | 40 input 24 VDC (logika positif/negatif, umumnya 7 mA per titik) |
| Output Relai | 24 output relai Form A (Normally Open) |
| Peringkat Kontak Output | Beban resistif maksimum 2,0 A per titik (24 VDC atau 240 VAC) |
| Penghitung Kecepatan Tinggi | 4 x Tipe A (maks. 10 kHz) atau 1 x Tipe A + 1 x Tipe B |
| Output PWM | 1 kanal, maksimum 5 kHz |
| Isolasi | 1500 V RMS antara lapangan dan logika, 500 V RMS antarkelompok kanal |
| Memori | Memori logika 9 KB, memori register 2 KB |
| Waktu Pemindaian Umum | 1,1 ms |
| Kapasitas Ekspansi | Hingga total 136 titik I/O melalui modul ekspansi |
| Pemasangan | Rel DIN standar 35 mm atau pemasangan pada panel |
Komunikasi Bus Backplane dan Arsitektur Jaringan
IC200UDR064 mengelola kecepatan komunikasi bus backplane di seluruh modul ekspansi yang terpasang hingga batas maksimum sistem, yaitu 136 titik I/O. Blok memori terintegrasi memproses penyimpanan program logika sebesar 9 KB serta retensi register sebesar 2 KB, sehingga memastikan kompatibilitas penuh flash firmware selama pembaruan melalui perangkat lunak VersaPro atau Proficy Machine Edition. Arsitektur perutean I/O berdensitas tinggi mengoordinasikan siklus pemindaian deterministik hingga 1,1 ms sambil memproses input penghitung kecepatan tinggi dan sinyal kendali PWM.
Pertanyaan Umum
T: Berapa batas tegangan dan arus maksimum untuk output relai terintegrasi?
J: Setiap titik output relai Form A menangani beban resistif hingga 2,0 A pada 24 VDC atau 240 VAC. Beban induktif atau kebutuhan arus yang lebih tinggi memerlukan relai interposisi eksternal untuk mencegah pengikisan kontak.
T: Bagaimana pengontrol mengisolasi sirkuit logika internal dari transien pada kabel lapangan?
J: Penghalang isolasi optik internal memberikan ketahanan 1500 V RMS antara koneksi sisi lapangan dan komponen logika internal, dengan isolasi tambahan 500 V RMS antarkelompok kanal yang terisolasi.
Panduan Pemasangan di Lapangan
Pasang pengontrol dengan aman pada rel DIN standar 35 mm atau kencangkan langsung ke pelat belakang enklosur yang datar menggunakan sekrup pemasangan. Rutekan jalur input 24 VDC bertegangan rendah secara terpisah dari kabel output relai AC bertegangan tinggi untuk mengurangi kopling derau induktif. Hubungkan terminal pembumian sasis utama ke bus pembumian panel menggunakan pita tembaga pendek dengan impedansi rendah. Pastikan catu daya lapangan tidak melebihi batas arus total 435 mA saat memberi daya perangkat lapangan tambahan secara langsung dari modul.
