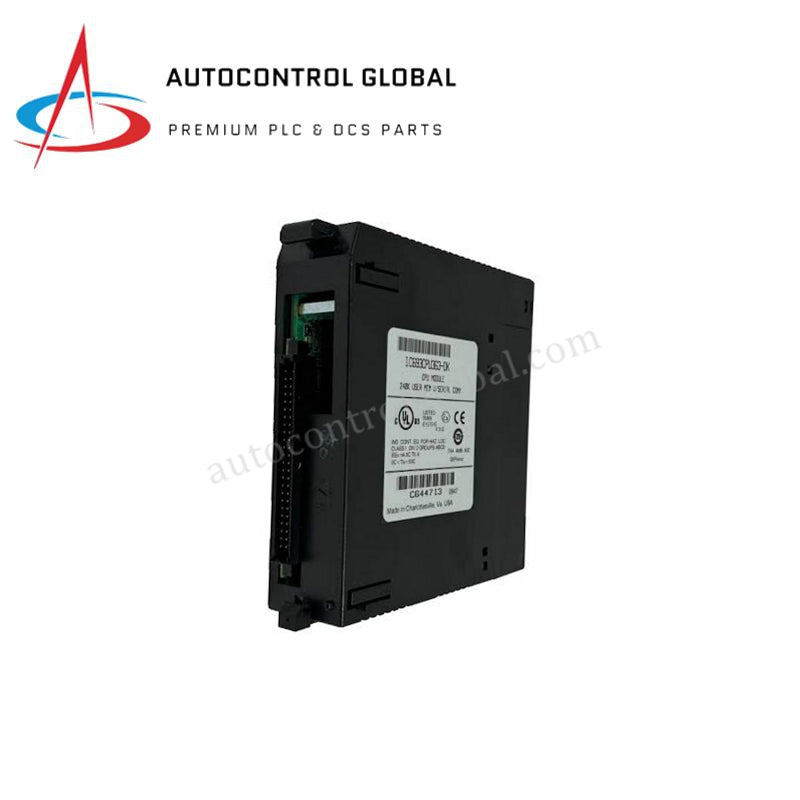

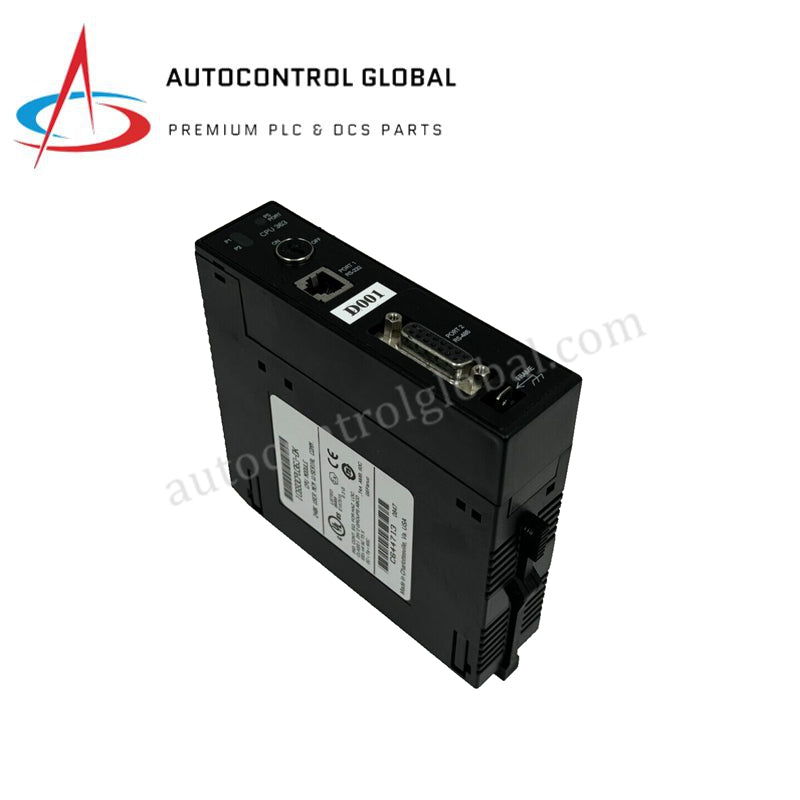

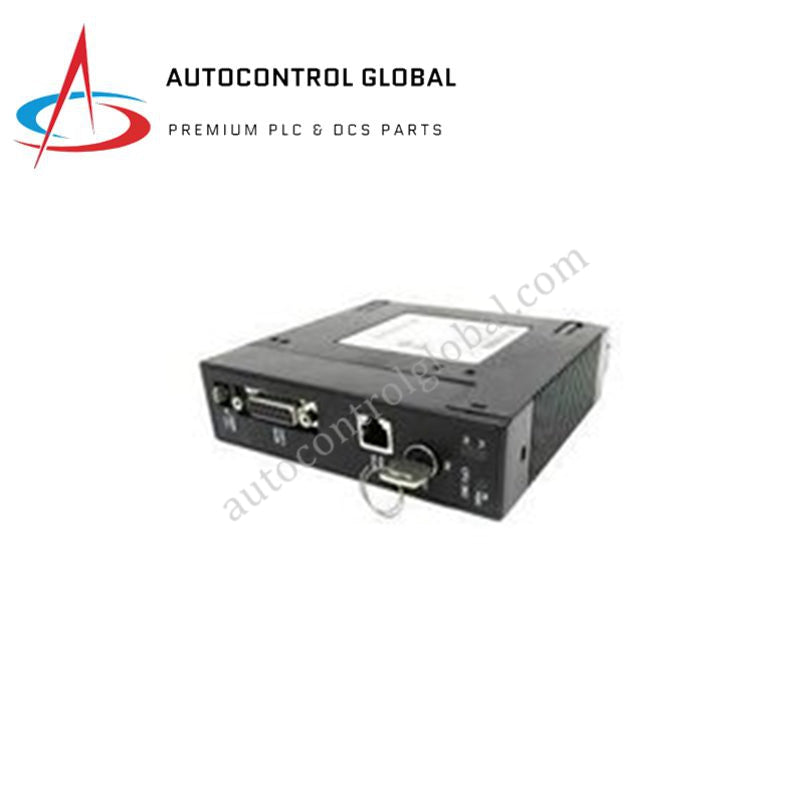

Prosesor CPU GE Fanuc IC693CPU363-DK Seri 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU363-DK
Condition：New with Original Package
Product Type: Prosesor CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul CPU GE Fanuc IC693CPU363-DK Seri 90-30
GE Fanuc IC693CPU363-DK, yang juga tercatat dengan katalog IC693CPU363, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan logika pusat dan komunikasi multiprotokol dalam platform PLC GE Fanuc Seri 90-30. Didukung mikroprosesor 32-bit 25 MHz dengan memori program 80 KB dan memori register 240 KB, modul ini menjalankan siklus logika Boolean dengan laju pemindaian 0,22 ms per 1K kontak. Unit ini mengelola hingga 2.048 titik I/O diskret dan dilengkapi port Ethernet RJ-45 10/100 Mbps terintegrasi serta tiga kanal serial untuk komunikasi jaringan deterministik langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC693CPU363-DK |
| Merek | GE Fanuc |
| Asal | Amerika Serikat |
| Berat | 0,65 kg (1,44 lbs) |
| Dimensi | 5,0 in x 1,5 in x 5,0 in (12,7 cm x 3,8 cm x 12,7 cm) |
| Suhu Pengoperasian | 0 derajat C hingga 60 derajat C |
| Konsumsi Daya | 1,8 A @ 5 VDC (konsumsi logika dasar 890 mA) |
| Prosesor | Mikroprosesor 32-bit, 25 MHz |
| Memori Program | Memori pengguna 80 KB |
| Memori Register | 240 KB (pengalamatan %R) |
| Laju Pemindaian | 0,22 ms per 1K logika Boolean |
| Kapasitas I/O Diskret | 2.048 input / 2.048 output |
| Antarmuka Serial | 3 port (SNP/SNPX, Modbus RTU) |
| Antarmuka Ethernet | 1 x RJ-45 (10/100 Mbps; SRTP, Modbus TCP, EGD) |
Komunikasi Bus Backplane & Skalasi Kepadatan I/O
Unit pemrosesan pusat mengelola langsung kecepatan komunikasi bus backplane di seluruh rangka sasis Seri 90-30, dengan mempertahankan siklus transfer data sinkron bersama modul input/output di sekitarnya. Kompatibilitas firmware komunikasi berbasis flash terintegrasi memungkinkan eksekusi langsung protokol Ethernet Global Data (EGD), SRTP, dan Modbus TCP tanpa memerlukan modul koprosesor eksternal khusus. Skalasi kepadatan I/O yang tinggi memungkinkan perluasan arsitektur kontrol hingga 7 baseplate jarak jauh, sehingga memberikan resolusi siklus pemindaian deterministik pada tata letak lapangan terdistribusi berskala besar.
Pertanyaan yang Sering Diajukan
T: Bagaimana IC693CPU363-DK mempertahankan data program pengguna dan nilai register saat backplane tidak dialiri daya?
J: Modul ini mengandalkan sistem retensi RAM internal dengan dukungan baterai yang dipadukan dengan memori nonvolatil Flash untuk mencegah kerusakan bit register atau hilangnya program selama pemadaman daya sistem secara total.
T: Dapatkah modul CPU satu slot dipasang di slot mana pun pada baseplate Seri 90-30?
J: Tidak, IC693CPU363-DK harus dipasang secara khusus pada Slot 1 baseplate CPU utama Seri 90-30 untuk membentuk kendali utama atas bus backplane dan berkomunikasi dengan rak ekspansi sekunder.
Panduan Pemasangan di Lapangan
Pastikan daya input backplane telah sepenuhnya diisolasi sebelum memasang modul CPU ke Slot 1 baseplate Seri 90-30 utama. Putar kait bawah modul ke dalam slot penahan rak, lalu dorong bagian atasnya dengan kuat ke dalam hingga mekanisme pengunci terpasang sepenuhnya. Sambungkan kabel baterai ke konektor kartu prosesor untuk mengaktifkan sirkuit retensi RAM sebelum menyalakan sistem. Rutekan kabel patch Ethernet menggunakan kabel berpelindung Kategori 5e, dengan menjaga jarak kabel komunikasi setidaknya 200 mm dari jalur AC bertegangan tinggi untuk mencegah gangguan derau induktif. Pertahankan pembumian satu titik khusus pada bus ground baseplate untuk membentuk referensi nol volt yang stabil pada lapisan fisik serial dan Ethernet. Pastikan aliran udara di dalam panel mampu mencegah suhu enklosur melebihi 60 derajat C selama pengoperasian dengan beban maksimum.
