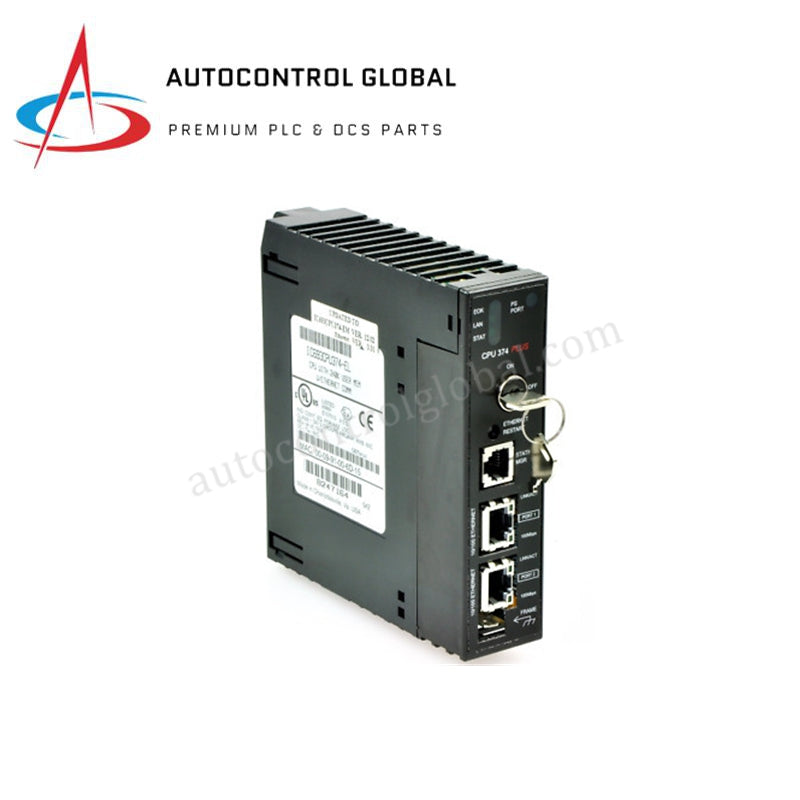

Modul CPU GE Fanuc IC693CPU374-GS | Stok Baru & Asli
Manufacturer: GE Fanuc
-
Part Number: IC693CPU374-GS
Condition：New with Original Package
Product Type: Prosesor CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul CPU GE Fanuc IC693CPU374 Seri 90-30
GE Fanuc IC693CPU374-GS, yang juga dikatalogkan sebagai Modul CPU IC693CPU374, beroperasi sebagai komponen perangkat keras khusus untuk menjalankan logika pengguna dan mengelola transfer data jaringan dalam platform PLC Seri 90-30.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC693CPU374-GS |
| Merek | GE Fanuc / Emerson |
| Asal | AS |
| Berat | 0,51 kg (1,13 lbs) |
| Dimensi | Faktor bentuk rak Seri 90-30 standar |
| Suhu Operasi | 0 hingga 60 derajat C |
| Konsumsi Daya | 1,9 A @ 5 VDC (Daya nominal backplane) |
| Kecepatan Prosesor Inti | 133 MHz |
| Kecepatan Prosesor Ethernet | 200 MHz |
| Memori Logika Pengguna | 240 KB |
| Waktu Eksekusi Instruksi | ~0,2 µs per instruksi Boolean |
| Kapasitas I/O Diskrit Maksimal | 4.096 titik |
| Port Switch Bawaan | 2 konektor RJ45 (mendukung daisy-chaining) |
| Alokasi Alamat IP | 1 Alamat IP |
| Antarmuka Serial | 1 port RS-232 DCE, 1 port RS-485 |
| Kecepatan Komunikasi Serial | 1200 hingga 115200 bps |
| Protokol Jaringan yang Didukung | TCP/IP, SRTP, Modbus TCP/IP |
| Perangkat Keras Retensi Data | Cadangan baterai lithium |
| Suhu Penyimpanan | -40 hingga 85 derajat C |
Jaringan Deterministik Profinet / EtherNet/IP & Kompatibilitas Firmware Flash
IC693CPU374-GS memanfaatkan arsitektur dual-prosesor di mana prosesor Ethernet 200 MHz terintegrasi mengalihkan lalu lintas jaringan industri dari mesin eksekusi logika inti 133 MHz. Meskipun asli untuk arsitektur Seri 90-30, desain switch tertanam ini memfasilitasi rutinitas konversi antarmuka untuk koneksi ke jaringan deterministik Profinet / EtherNet/IP modern melalui gateway eksternal atau antarmuka jaringan.
Mempertahankan waktu siklus yang stabil selama pertukaran data berkala memerlukan verifikasi kompatibilitas firmware flash di seluruh elemen backplane. Revisi firmware yang tidak cocok antara lingkungan runtime CPU dan Modul Opsi warisan dapat menurunkan kecepatan komunikasi bus backplane, yang mengakibatkan kesalahan sinkronisasi konfigurasi atau urutan polling diagnostik yang habis waktu.
Pertanyaan yang Sering Diajukan
Q: Apakah IC693CPU374-GS mendukung hot-swapping atau ekstraksi modul saat berjalan?
A: Tidak. Desain backplane Seri 90-30 tidak menggabungkan sirkuit isolasi listrik yang diperlukan untuk pemasangan atau pelepasan panas. Pasokan daya utama rak harus benar-benar dimatikan sebelum melepas atau memasang modul CPU untuk mencegah korupsi memori dan potensi kerusakan elektronik.
Q: Bagaimana kehilangan data dicegah di area logika pengguna saat dalam keadaan tanpa daya?
A: Modul mengandalkan baterai lithium yang dapat diakses dari depan untuk mempertahankan isi SRAM yang volatil. Ketika tegangan baterai turun di bawah batas operasi aman, CPU mencatat kode kesalahan diagnostik tertentu, menunjukkan bahwa logika program dan register data retentif akan terhapus pada siklus daya berikutnya jika baterai tidak diganti.
Q: Bagaimana perilaku fisik dari dua port jaringan RJ45 terintegrasi tersebut?
A: Kedua port terhubung melalui lapisan switch Ethernet tertanam. Mereka berbagi satu alamat IP dan alamat MAC, berfungsi sebagai hub pass-through biasa untuk memungkinkan tata letak kabel daisy-chain linier tanpa memerlukan modul switch mandiri eksternal.
Pedoman Instalasi Lapangan
- Keterlibatan Chassis: Pastikan pasokan daya utama ke baseplate terputus. Selaraskan rumah modul dengan panduan slot prosesor spesifik di paling kiri rak Seri 90-30, ayunkan unit ke bawah hingga kait belakang terpasang sepenuhnya, dan verifikasi bahwa pengunci mekanis menempel dengan bunyi klik.
- Dasar Grounding Pelindung: Gunakan hanya kabel twisted-pair terlindung (STP) untuk semua koneksi Ethernet. Pastikan pelindung foil luar kabel terhubung langsung dan tanpa putus secara fisik dengan pelindung logam port RJ45 untuk mengalirkan kebisingan frekuensi tinggi ke ground rangka.
- Pemisahan Komunikasi Serial: Salurkan kabel RS-232 dan RS-485 melalui saluran kabel tegangan rendah yang terpisah dari kabel distribusi AC berdaya tinggi dan jalur penggerak motor untuk meminimalkan gangguan elektromagnetik silang.
- Konveksi Termal: Pasang rak secara horizontal di dalam enclosure IP20 atau yang lebih baik, dengan menjaga jarak udara bebas minimal 50 mm di atas, bawah, dan sekitar rumah modul untuk memungkinkan pembuangan panas pasif.
