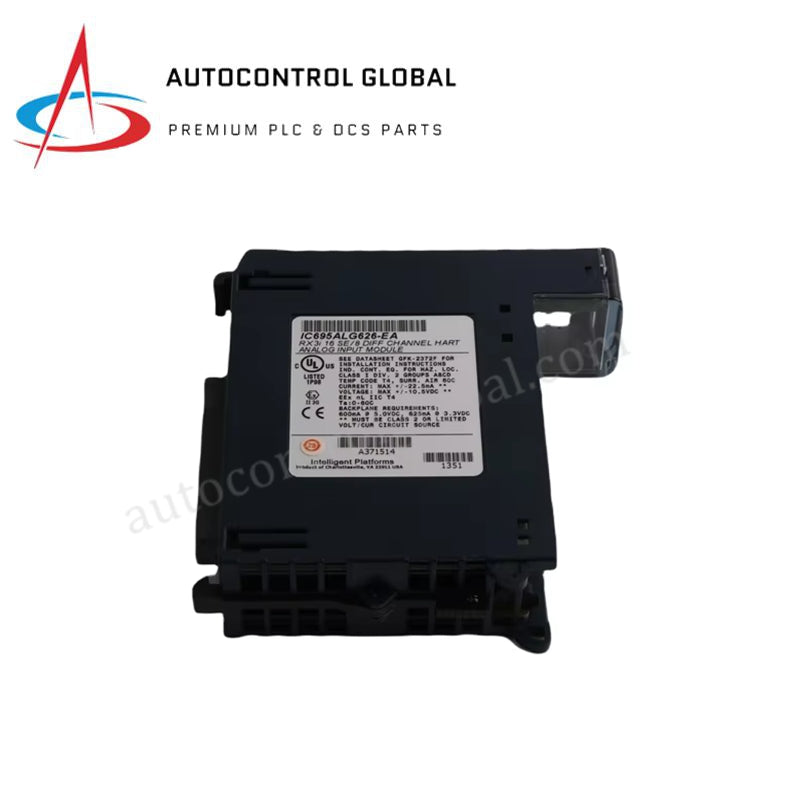

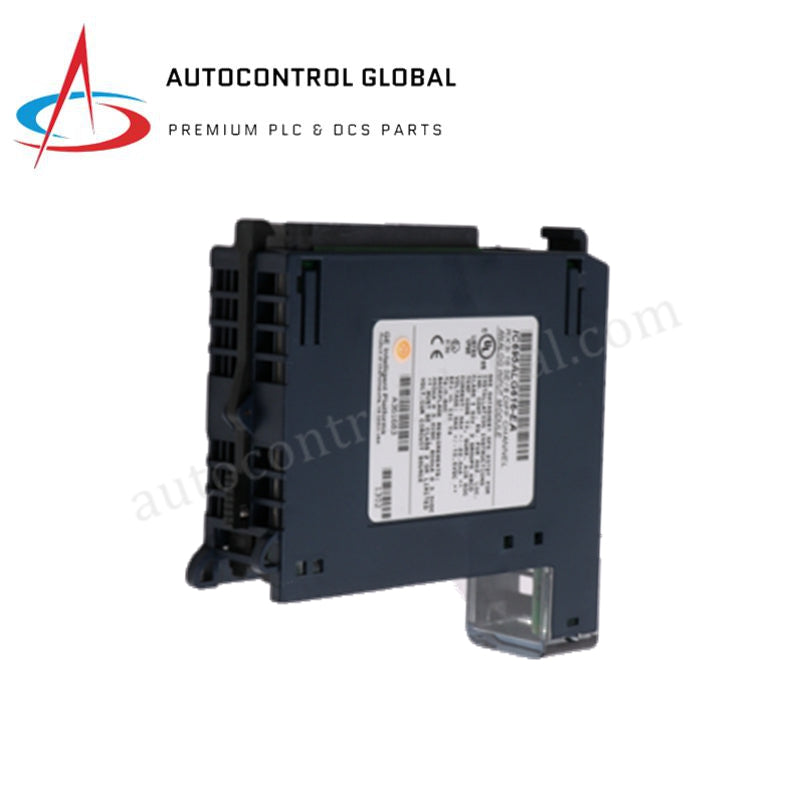

Modul Input Analog HART GE Fanuc IC695ALG626 RX3i
Dikonfigurasi untuk mengonversi sinyal analog (tegangan/arus) dari sensor menjadi nilai digital untuk pemrosesan PLC dalam jaringan PACSystems RX3i, GE Fanuc IC695ALG626-EA (Modul Input Analog IC695ALG626) menyediakan eksekusi fisik/elektrik langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC695ALG626-EA |
| Merek | GE Fanuc / Emerson |
| Asal | AS |
| Berat | 0,28 kg (0,63 lbs) |
| Dimensi | Modul slot tunggal |
| Suhu Operasi | Suhu Operasi 0 hingga 60 derajat C (32 hingga 140 derajat F) |
| Konsumsi Daya | 600 mA @ 3.3 VDC, 450 mA @ 5 VDC |
| Jumlah Input | 16 saluran single-ended / 8 saluran diferensial |
| Rentang Input Tegangan | Rentang Input Tegangan +/- 50 mV, +/- 150 mV, +/- 5 VDC, 0 hingga 5 VDC, 1 hingga 5 VDC, +/- 10 VDC, 0 hingga 10 VDC |
| Rentang Input Arus | Rentang Input Arus 0 hingga 20 mA, 4 hingga 20 mA, +/- 20 mA |
| Dukungan Protokol | Protokol HART (Versi 5.0) |
| Perangkat Keras Konversi | Konverter Analog-ke-Digital 24-bit (ADC) |
| Format Data Input | Format Data Input dapat dikonfigurasi IEEE floating point 32-bit atau integer bertanda 16-bit |
| Impedansi Input | Tegangan: > 100 kOhm; Arus: 249 Ohm (+/- 1%) |
| Pemilihan Filter Input | Dapat dikonfigurasi: 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz |
| Tegangan Lebih Maksimum | +/- 60 VDC terus menerus |
| Arus Lebih Maksimum | +/- 28 mA terus menerus |
| Deteksi Sirkuit Terbuka | Maksimal 1 detik |
| Rutinitas Kalibrasi | Eksekusi otomatis selama urutan daya menyala |
| Suhu Penyimpanan | -40 hingga 85 derajat C (-40 hingga 185 derajat F) |
Eksekusi Protokol Loop HART 4-20 mA
IC695ALG626-EA mengarahkan kabel sinyal eksternal melalui inti konverter analog-ke-digital internal resolusi tinggi 24-bit. Modul ini memproses input loop standar bersama dengan lapisan protokol loop HART 4-20 mA, yang menumpangkan sinyal digital frequency-shift keying (FSK) langsung pada loop arus analog.
Untuk mencegah gangguan silang dan menjaga integritas data di konfigurasi kepadatan tinggi, rangkaian fisik mempertahankan parameter isolasi khusus antara koneksi lapangan dan backplane sistem RX3i. Antarmuka ini memungkinkan diagnostik waktu nyata, parameterisasi perangkat, dan polling variabel proses sekunder dari pemancar lapangan HART yang terhubung tanpa memerlukan jaringan komunikasi digital terpisah.
Pertanyaan yang Sering Diajukan
Q: Apakah IC695ALG626-EA mendukung hot-swapping atau Pemasangan dan Pelepasan Modul Saat Berjalan (RIUP)?
A: Ya. Sub-rakitan perangkat keras dirancang untuk mendukung pemasangan dan pelepasan saat universal RX3i backplane dalam keadaan menyala. Tindakan ini dapat dilakukan tanpa mematikan proses kontrol di sekitarnya atau menyebabkan degradasi listrik pada antarmuka rak.
Q: Seberapa sering modul memverifikasi batas kalibrasi internal?
A: Modul menjalankan rutinitas autokalibrasi otomatis segera setelah dinyalakan. Proses ini menyesuaikan offset titik nol dan faktor amplifikasi skala penuh di semua jalur perangkat keras input untuk menjaga metrik konversi yang akurat.
Q: Apa yang terjadi pada data konfigurasi saluran jika terjadi kesalahan sirkuit terbuka?
A: Ketika kondisi sirkuit terbuka diproses oleh loop arus, modul memicu bendera diagnostik dalam waktu maksimal 1 detik. Register data untuk slot tersebut turun ke batas tinggi/rendah yang telah diprogram sebelumnya atau mempertahankan status valid terakhir berdasarkan konfigurasi diagnostik yang diatur di Proficy Machine Edition.
Panduan Instalasi Lapangan
- Pemasangan Baseplate: Geser rangka modul lurus ke jalur penyelarasan universal RX3i backplane. Tekan dengan kuat pada panel depan sampai konektor bus belakang terkunci sepenuhnya, lalu kunci kait mekanis bawah.
- Dasar Ground Pelindung: Akhiri semua jalur sinyal dengan kabel twisted-pair terlindung. Grounding pelindung kabel pada satu titik, sebaiknya di rak terminal lapangan atau braket ground sasis yang ditentukan, untuk mengalihkan gangguan frekuensi tinggi dari rangkaian ADC 24-bit.
- Pemisahan Saluran: Jalankan loop input tegangan dan arus tegangan rendah dalam baki kabel terpisah dan terisolasi jauh dari jalur distribusi daya AC tiga fase, konduktor motor, dan mesin induktif frekuensi tinggi.
- Batas Lingkungan: Pertahankan jarak struktural untuk memungkinkan arus konveksi vertikal tanpa hambatan, menjaga suhu lokal di sekitar modul dalam ambang operasi 0 hingga 60 derajat C.
