Lembar Data & Manual Teknis GE Fanuc IC698CPE010 PACSystems RX7i
Manufacturer: GE Fanuc
-
Part Number: IC698CPE010-EK
Condition：New with Original Package
Product Type: GE Fanuc PACSystems RX7i
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

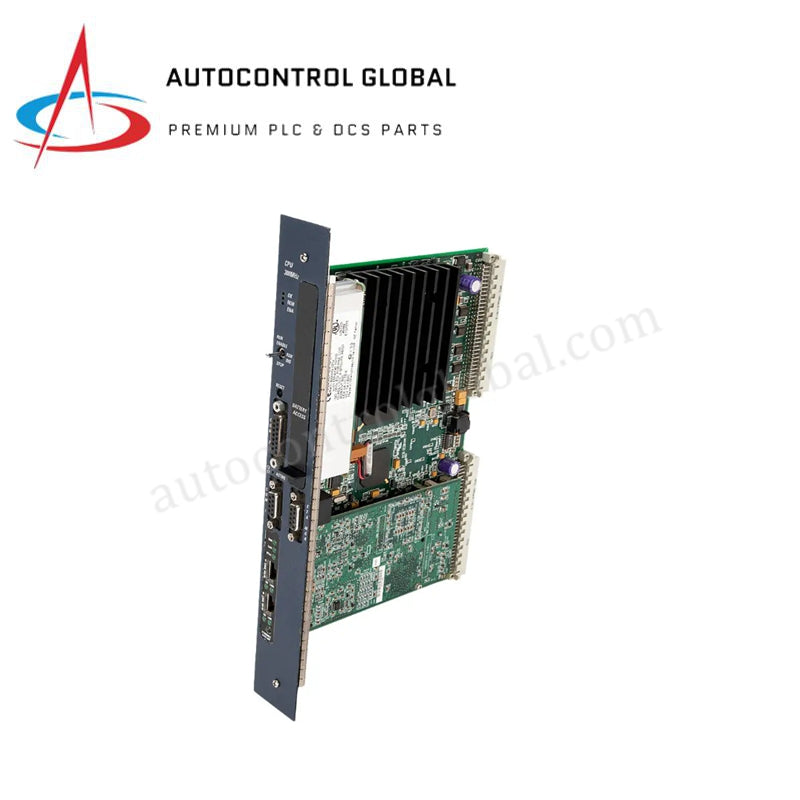

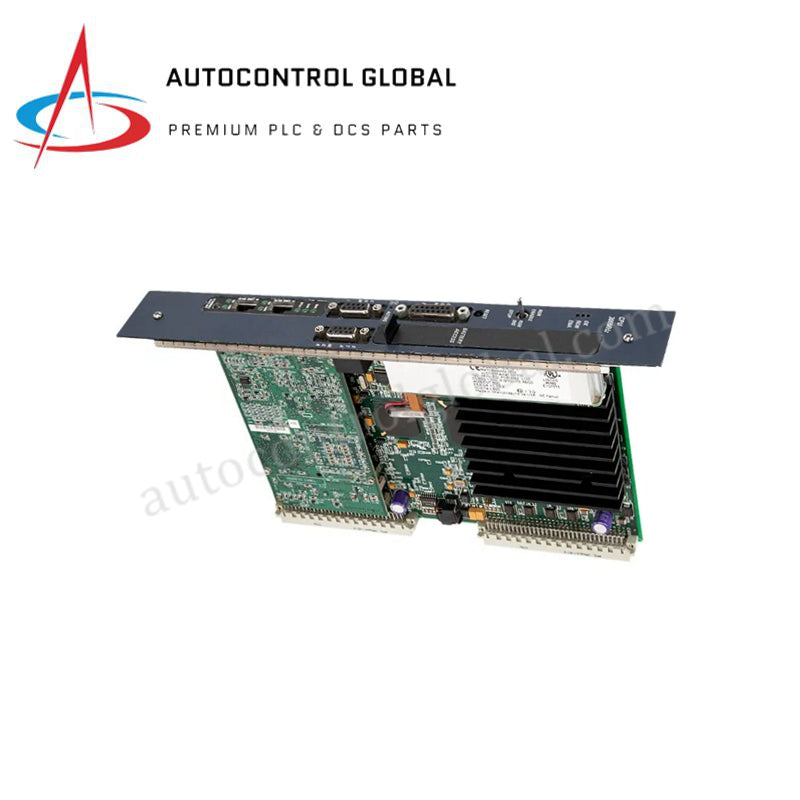

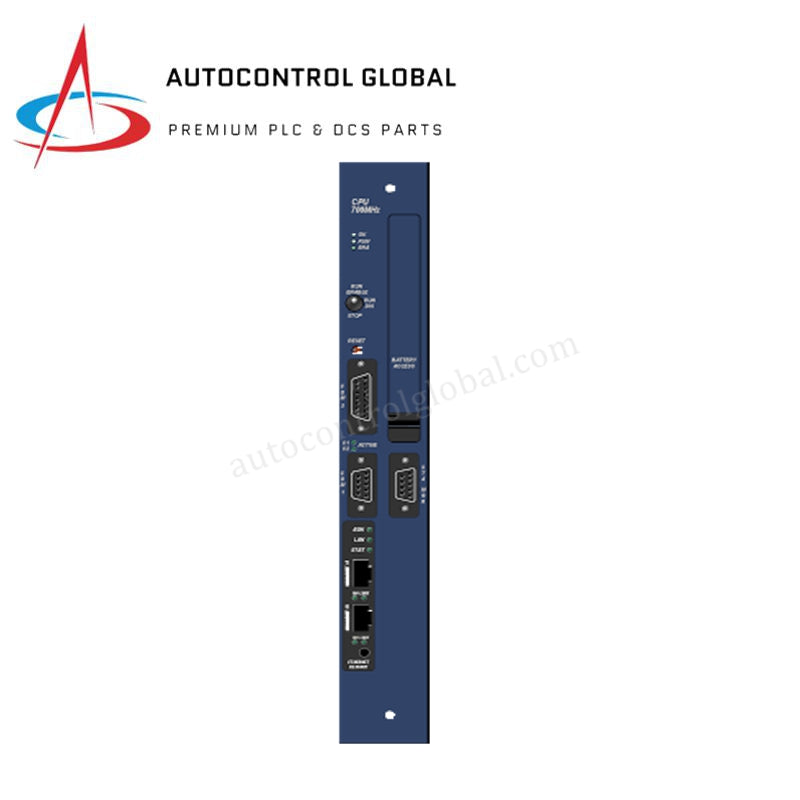

Modul CPU GE Fanuc IC698CPE010 PACSystems RX7i
Dikonfigurasi untuk menjalankan logika pengguna dan mengelola transfer data jaringan dalam jaringan PACSystems RX7i, GE Fanuc IC698CPE010-EK (Modul CPU IC698CPE010) menyediakan eksekusi fisik/elektrik langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC698CPE010-EK |
| Merek | GE Fanuc / Emerson |
| Asal | Amerika Serikat |
| Berat | 0,65 kg (1,44 lbs) |
| Dimensi | 4,6 cm x 29,2 cm x 19,1 cm (1,8 in x 11,5 in x 7,5 in) |
| Suhu Operasi | 0 hingga 60 derajat C |
| Konsumsi Daya | 3,4 Ampere @ 5 VDC / rentang operasi 5 hingga 12 VDC |
| Tipe Prosesor | Intel Celeron / Pentium kelas 300 MHz |
| Memori Pengguna | 10 MB RAM Logika Pengguna (Dukungan hingga 64 MB RAM / 64 MB Flash) |
| Kapasitas Discrete I/O | 32 Kbits Discrete I/O |
| Kapasitas Analog I/O | 32 KWords Analog I/O |
| Antarmuka Ethernet | 2 Port LAN (Auto 10/100 Mbps, RJ45) |
| Antarmuka Serial | 2 port Serial RS-232 / RS-485 / RJ45, 1 port Manajer Stasiun RS-232 |
| Protokol Ethernet | Ethernet Global Data (EGD), SRTP, Modbus/TCP Klien dan Server |
| Protokol Serial | Modbus RTU Slave, SNP, Serial I/O |
| Eksekusi Program | 0,33 ms per 1000 kontak Boolean / Maks 512 Blok Program |
| Cadangan Baterai | Baterai lithium untuk retensi SRAM non-volatile |
| Suhu Penyimpanan | -40 hingga 85 derajat C |
Komunikasi Jaringan & Kompatibilitas Firmware Flash
IC698CPE010-EK bergantung pada koordinasi yang tepat antara prosesor host 300 MHz dan antarmuka Ethernet terintegrasi untuk menjaga pengiriman paket data tanpa degradasi. Persyaratan rekayasa sistem mengharuskan verifikasi kompatibilitas firmware flash yang ketat antara unit pemrosesan pusat dan pemindai komunikasi jarak jauh yang terhubung.
Saat memetakan jaringan deterministik Profinet atau EtherNet/IP, menjaga revisi firmware mayor dan minor yang identik mencegah anomali latensi selama pertukaran data berkala. Baseline firmware yang tidak cocok dapat membatasi kecepatan komunikasi bus backplane dan menghambat eksekusi bersamaan koneksi FTP dan Webserver tertanam, yang mendukung hingga 16 sesi simultan.
Pertanyaan yang Sering Diajukan
T: Apakah IC698CPE010-EK mendukung penggantian komponen saat berjalan?
A: Tidak. Struktur backplane PACSystems RX7i mengharuskan daya sepenuhnya diputus dari rak sebelum memasang atau melepas modul CPU. Melepas unit pemrosesan utama saat backplane masih berenergi akan memutus jalur bus dan dapat menyebabkan kerusakan fisik pada komponen logika internal.
Q: Bagaimana modul mempertahankan program dan variabel pengguna selama gangguan daya?
A: Modul mengandalkan paket baterai lithium yang dipasang di depan untuk mempertahankan daya ke SRAM internal. Jika daya baterai turun di bawah tegangan operasional minimum, kesalahan sistem akan terdaftar pada LED diagnostik, menunjukkan bahwa penyimpanan memori pengguna akan gagal pada siklus lengkap berikutnya dari daya rak utama.
Q: Apa tujuan port Station Manager independen?
A: Port Station Manager RS-232 khusus berfungsi sebagai antarmuka fisik untuk alat diagnostik perangkat lunak tingkat rendah dan pemuatan konfigurasi. Tata letak ini memungkinkan insinyur sistem menganalisis statistik lalu lintas jaringan dan menyesuaikan pengaturan internal tanpa mengganggu siklus eksekusi aktif pada port LAN utama.
Panduan Instalasi Lapangan
- Pemasangan Rangka: Pastikan daya utama enclosure terputus. Selaraskan kartu sirkuit dengan rel panduan plastik pada slot rak RX7i, masukkan modul secara lurus hingga terhubung penuh dengan konektor backplane, dan gerakkan tuas mekanis untuk menguncinya.
- Dasar Grounding Pelindung: Sambungkan semua kabel Ethernet tembaga menggunakan colokan RJ45 berpelindung. Pastikan pelindung kabel bersentuhan langsung dengan pelindung port logam untuk mengalihkan gangguan frekuensi tinggi sementara dari inti pemrosesan.
- Pemisahan Komunikasi Serial: Rute semua kabel komunikasi serial (RS-232/RS-485) melalui saluran kabel terpisah yang terletak jauh dari konduktor AC tegangan tinggi dan jalur kontrol motor untuk mencegah gangguan elektromagnetik silang.
- Konveksi Termal: Berikan jarak minimum 5,0 cm di atas dan di bawah rak RX7i untuk menjaga aliran udara yang tidak terhalang melintasi sirip pendingin internal.
