Modul Adaptor Jaringan Ethernet GE IC200SET001-EC VersaMax
Manufacturer: GE Fanuc
-
Part Number: IC200SET001-EC
Condition：New with Original Package
Product Type: Modul Komunikasi Serial
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

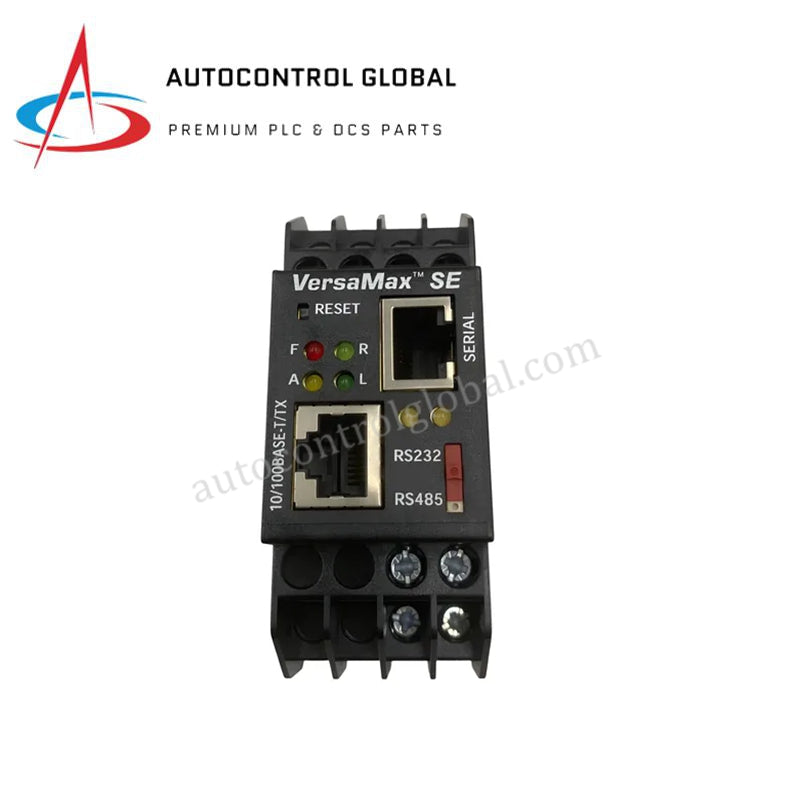

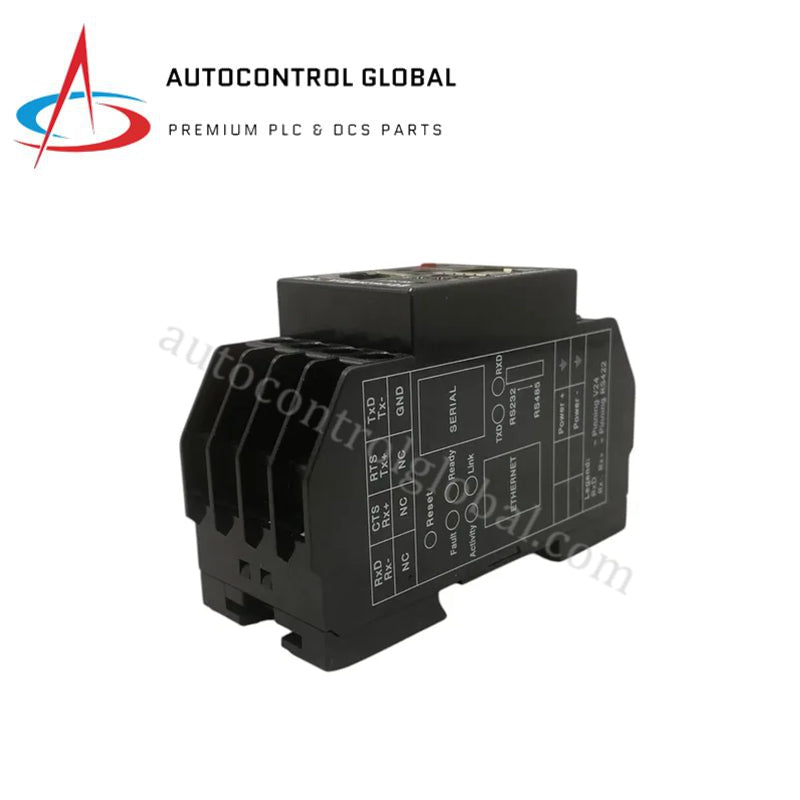

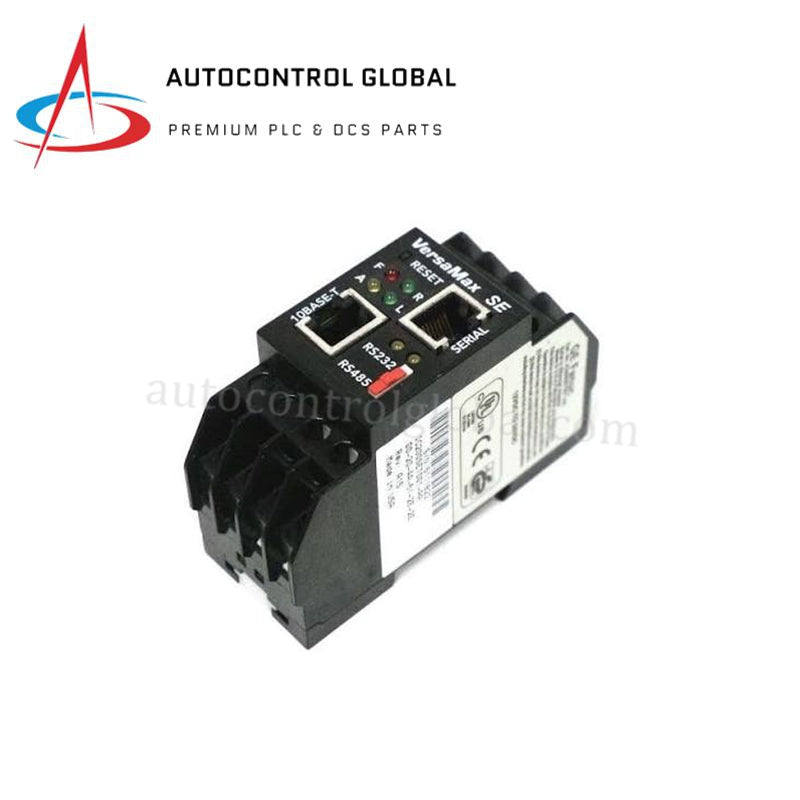

Modul Adaptor Jaringan Ethernet GE Fanuc IC200SET001-EC VersaMax
GE Fanuc IC200SET001-EC, yang juga tercatat sebagai Modul Adaptor Jaringan Ethernet IC200SET001, berfungsi sebagai komponen perangkat keras khusus untuk penerjemahan protokol dan konektivitas jaringan dalam platform VersaMax.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC200SET001-EC |
| Merek | GE Fanuc |
| Asal | Lihat label perangkat |
| Berat | 0.25 lbs (0.11 kg) |
| Dimensi | 110 mm x 66.8 mm x 50 mm |
| Suhu Pengoperasian | -20 derajat C hingga +60 derajat C |
| Konsumsi Daya | 12/24 VDC |
| Port Ethernet | Satu (1) port RJ45 10/100 Mbps |
| Antarmuka Serial | Satu (1) port RS-232 dan satu (1) port RS-485 |
| Protokol Jaringan | Ethernet SRTP ke SNP, Modbus TCP ke Modbus Slave |
| Kapasitas Perangkat | Mendukung hingga 16 perangkat serial |
| Jenis Pemasangan | Rel DIN |
Kompatibilitas Flash Firmware & Jaringan Deterministik
Modul ini merutekan aliran data serial melalui arsitektur backplane Ethernet dengan memetakan Ethernet SRTP ke konfigurasi SNP dan Modbus TCP ke Modbus Slave. Kompatibilitas flash firmware tertanam menjaga integritas struktur paket selama transmisi dupleks penuh 10/100 Mbps. Isolasi sinyal internal membatasi crosstalk dan gangguan lonjakan pada saluran fisik RS-232 dan RS-485, sehingga memungkinkan eksekusi perintah deterministik pada perangkat lapangan yang terhubung melalui jarak hingga 100 meter per segmen jaringan.
Pertanyaan yang Sering Diajukan
T: Berapa rentang tegangan masukan daya yang diperlukan IC200SET001-EC untuk penerjemahan serial ke Ethernet yang stabil?
J: Modul ini beroperasi dengan catu tegangan masukan 12 VDC atau 24 VDC; pemberian tegangan di luar rentang DC kontinu ini akan mengganggu pengoperasian transceiver serial dan menghentikan penerjemahan protokol melalui port Ethernet.
T: Berapa banyak perangkat lapangan yang dapat berkomunikasi secara bersamaan melalui antarmuka serial terintegrasi?
J: Antarmuka komunikasi RS-485 dan RS-232 bawaan mendukung polling hingga 16 perangkat serial yang terhubung saat dikonfigurasi dalam mode konversi Modbus TCP ke Modbus Slave.
Panduan Pemasangan di Lapangan
Pasang modul langsung pada rel DIN standar 35 mm di dalam enclosure pelindung IP54 atau yang setara. Akhiri tautan Ethernet 10/100 Mbps menggunakan kabel RJ45 Kategori 5e atau Kategori 6 berpelindung, dengan menerapkan panjang segmen maksimum 100 meter. Rutekan kabel daya 12/24 VDC dan jalur komunikasi serial RS-232/RS-485 melalui saluran kabel khusus yang terpisah dari sirkuit motor AC bertegangan tinggi. Pastikan terminal pembumian terhubung langsung dengan bus pembumian enclosure utama untuk mengalirkan interferensi elektromagnetik frekuensi tinggi menjauh dari transceiver internal.
