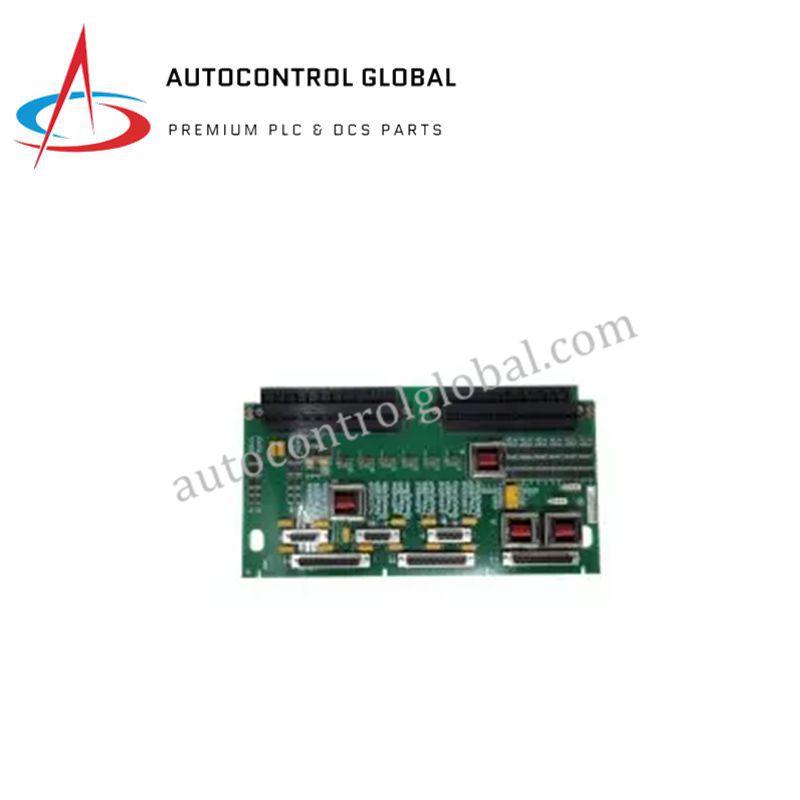

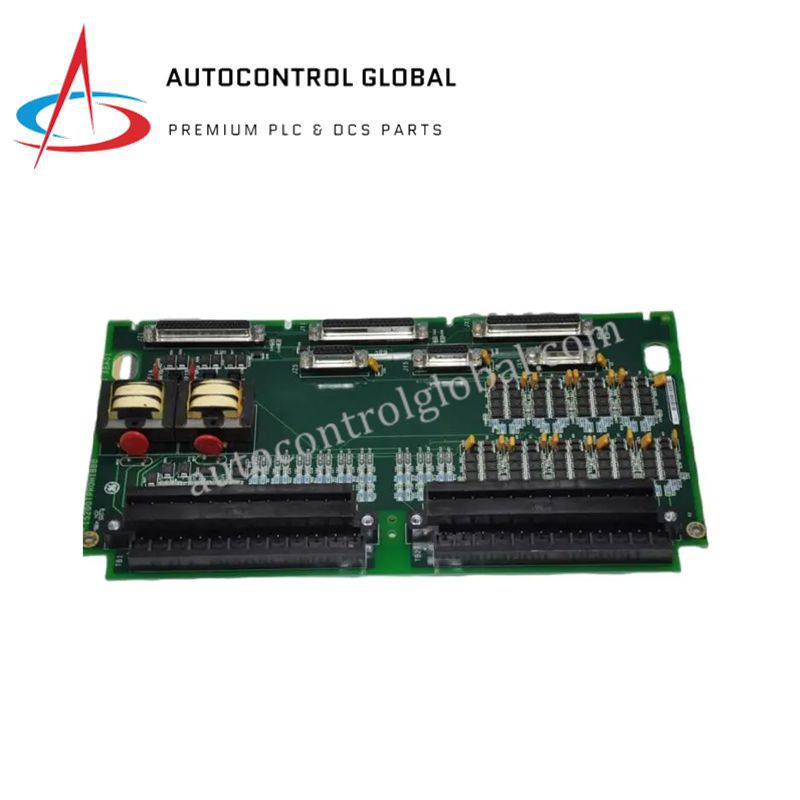

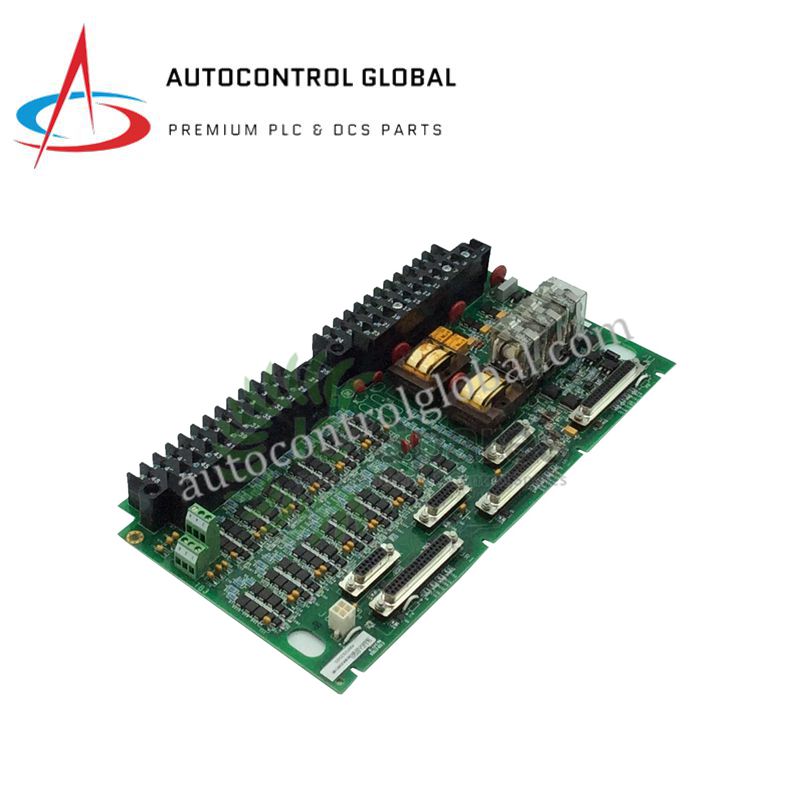

Papan Katup Servo GE IS200TSVOH1BBB untuk Sistem Speedtronic™
Manufacturer: GE Fanuc
-
Part Number: IS200TSVOH1BBB
Condition：New with Original Package
Product Type: Speedtronic Systems
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200TSVOH1BBB – Papan Terminasi Katup Servo
Ikhtisar Produk
GE IS200TSVOH1BBB adalah Papan Terminasi Katup Servo (TSVO) yang dirancang untuk integrasi dengan sistem kontrol turbin GE Mark VI Speedtronic™. Papan ini menghubungkan katup servo elektro-hidraulik dengan prosesor kontrol, mengubah sinyal tingkat rendah menjadi perintah aktuasi yang tepat. Papan ini mendukung konfigurasi Simplex dan Triple Modular Redundant (TMR), memastikan operasi tahan kesalahan dalam aplikasi turbin kritis.
IS200TSVOH1BBB juga mengumpulkan umpan balik dari sensor LVDT dan memantau kinerja katup, termasuk arus servo, deviasi regulator, dan integritas ID perangkat. Desainnya yang kompak memungkinkan pemasangan di rak dalam chassis VME, sementara konstruksi yang kokoh tahan terhadap lingkungan industri.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Nomor Model | IS200TSVOH1BBB |
| Jenis Papan | Papan Terminasi Katup Servo |
| Kompatibilitas Sistem | GE Mark VI Speedtronic™ |
| Rentang Sinyal | ±50 V DC, <24 VAC, 4–20 mA |
| Perangkat Umpan Balik | Sensor LVDT |
| Dukungan Redundansi | Simplex dan TMR |
| Konektor | JR1, JS1, JT1, J3, J4, J5 |
| Jumper | 6 saklar jumper yang dapat dikonfigurasi |
| Monitoring Kesalahan | Arus servo, deviasi umpan balik, chip ID |
| Suhu Operasi | –30 °C hingga +65 °C |
| Pemasangan | Pemasangan rak dalam chassis VME |
| Dimensi | 16 cm × 16 cm × 12 cm |
| Berat | 0.8 kg |
| Sertifikasi | UL, CE, RoHS |
FAQ
1. Sinyal apa yang didukung oleh IS200TSVOH1BBB?
Ini mendukung sinyal analog ±50 V DC, sinyal AC <24 VAC, dan loop arus 4–20 mA.
2. Berapa banyak katup servo yang dapat dihubungkan papan ini?
Ini dapat menghubungkan hingga dua katup servo elektro-hidraulik.
3. Apakah mendukung konfigurasi redundan?
Ya, mendukung baik Simplex maupun TMR untuk operasi tahan kesalahan.
4. Perangkat umpan balik apa yang kompatibel?
Papan ini terhubung dengan sensor LVDT untuk umpan balik posisi katup yang tepat.
5. Apakah dapat dipasang di rak kontrol turbin standar?
Ya, dirancang untuk pemasangan rak dalam chassis VME.
