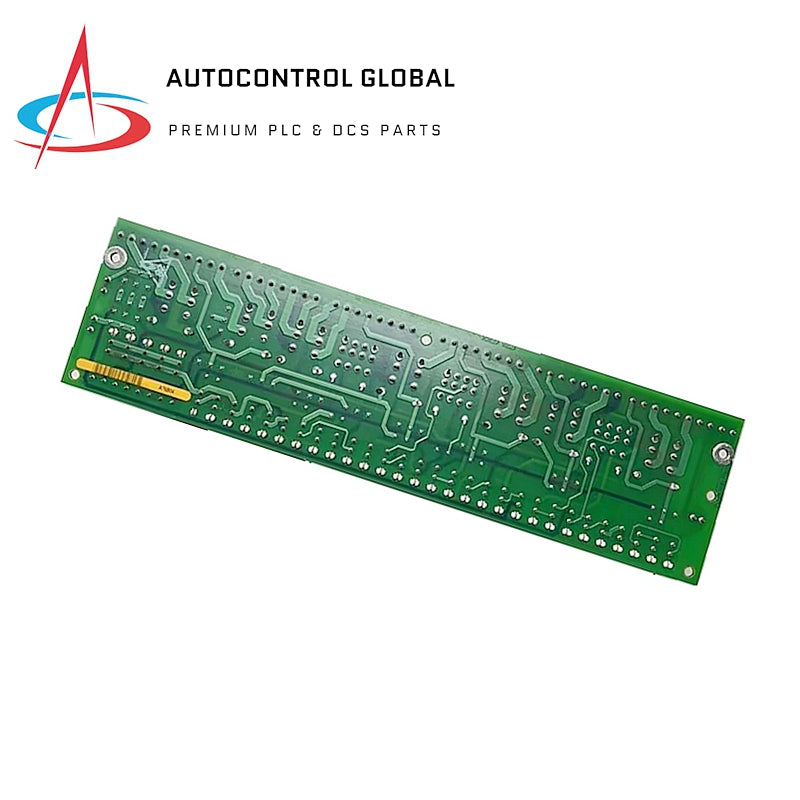

General Electric DS200RTBAG3AHC Papan Terminal Relay

Ikhtisar

Papan Terminal Relay DS200RTBAG3AHC adalah bagian dari Sistem Kontrol Turbin GE Mark V, dengan 10 relay dan 52 titik terminal untuk I/O.

Fitur

• Relay: 10 (K20-K29) dengan kumparan 115 VAC.
• Titik Terminal: 52 koneksi I/O.
• Daya: Konektor CPH (positif) dan CPN (negatif).

Spesifikasi

• Jenis Relay: K20-K29
  • K20-K26: 115 VAC, 10 A DPDT
  • K27-K29: 115 VAC, 1 A 4PDT
• Konektor Daya: CPH dan CPN
• Komponen Tegangan: Kapasitor, resistor, dan dioda.

Keamanan

• Risiko: Komponen tegangan tinggi, tangani dengan hati-hati.
• Putuskan Daya: Hentikan motor, ikuti prosedur shutdown, dan putuskan daya.

Instalasi

• Penempatan: Pasang di dalam kabinet kontrol industri di lingkungan yang stabil dan berventilasi.

Info Tambahan

• Akrionim: RTBA
• Grup Papan: G3, relay 115 VAC.
