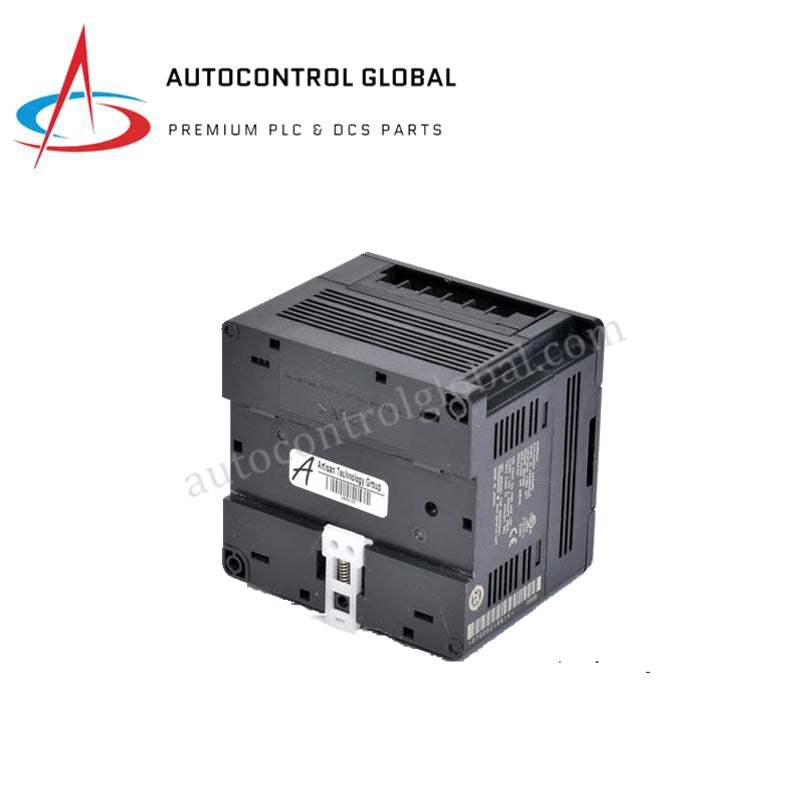

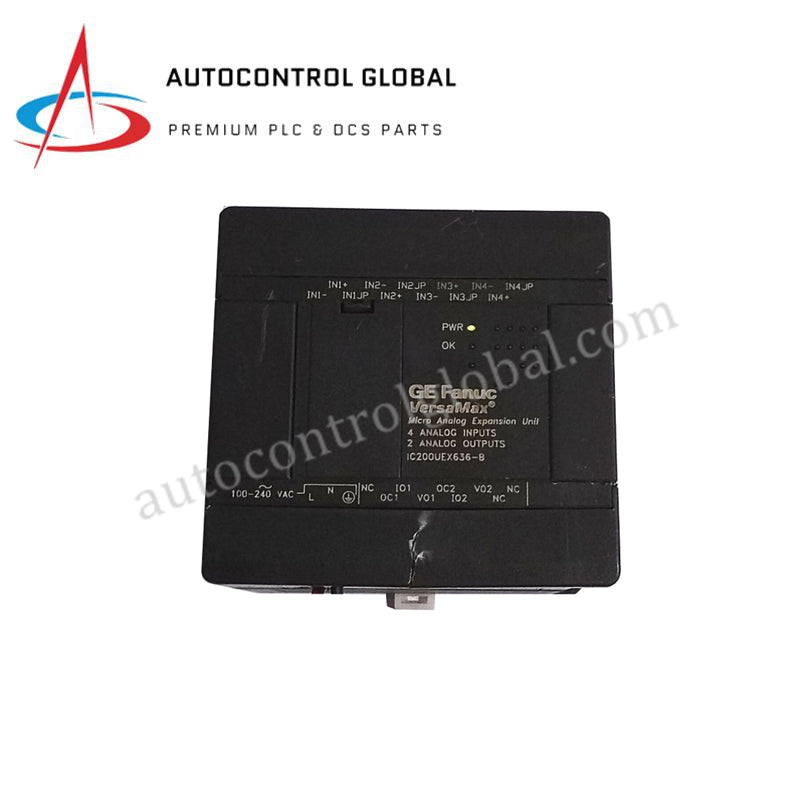

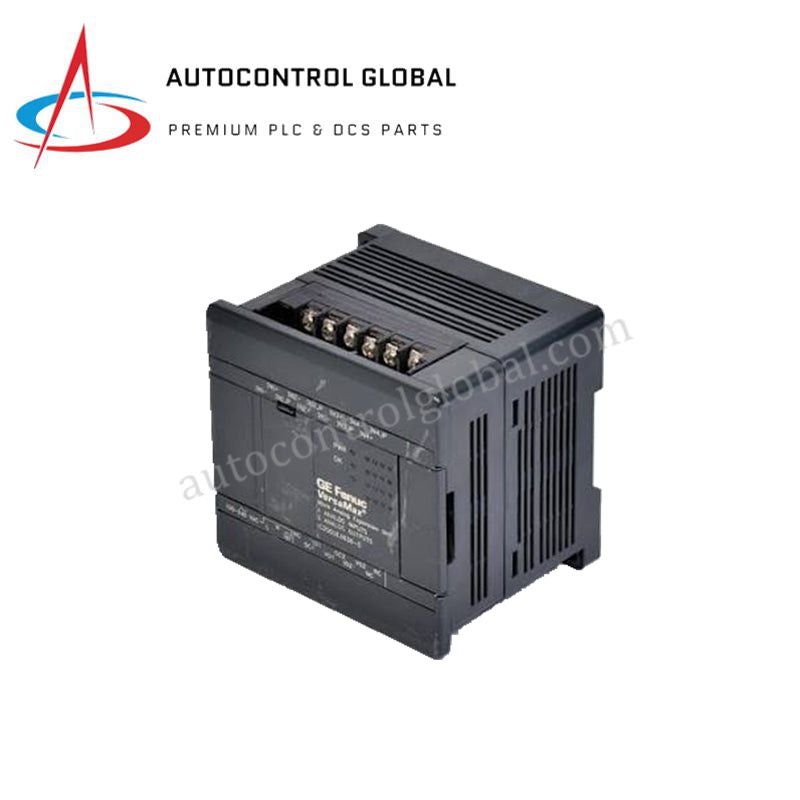

IC200UEX636-C GE Fanuc VersaMax Micro Unit Ekspansi Analog
Manufacturer: GE Fanuc
-
Part Number: IC200UEX636-C
Condition：New with Original Package
Product Type: Modul I/O Analog
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Unit Ekspansi Analog Mikro VersaMax GE Fanuc IC200UEX636-C
GE Fanuc IC200UEX636-C, yang juga dikatalogkan sebagai Unit Ekspansi Analog IC200UEX636, berfungsi sebagai komponen perangkat keras khusus untuk mengonversi sinyal analog lapangan campuran dalam platform PLC GE VersaMax.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC200UEX636-C (Model Dasar: IC200UEX636) |
| Merek | GE Fanuc |
| Asal | AS |
| Berat | 0,45 kg (Berat Pengiriman: 2,0 kg) |
| Dimensi | 90 x 95 x 76 mm |
| Suhu Pengoperasian | 0 hingga 60 derajat C |
| Konsumsi Daya | 15 VA (spesifikasi input pada catu daya 120/240 VAC) |
| Input Analog | 4 kanal, resolusi 12-bit |
| Output Analog | 2 kanal, resolusi 12-bit |
| Rentang Input | 0-10 VDC, -10 hingga +10 VDC, 0-20 mA, 4-20 mA |
| Rentang Output | 0-10 VDC, 0-20 mA, 4-20 mA |
| Catu Daya Pengguna | Output 24 VDC pada 200 mA untuk sensor tambahan |
| Isolasi Lapangan | 1500 V antara sisi lapangan dan sisi logika |
Kecepatan Komunikasi Bus Backplane & Penskalaan Kepadatan I/O
Unit antarmuka GE Fanuc IC200UEX636-C mempertahankan kecepatan komunikasi bus backplane tinggi di seluruh rangkaian ekspansi lokal VersaMax. Konverter analog-ke-digital 12-bit terintegrasi memproses empat sinyal input dan menggerakkan dua loop output analog secara langsung, sehingga mengoptimalkan penskalaan kepadatan I/O tanpa membebani waktu pemindaian CPU utama secara berlebihan. Isolasi galvanis dengan peringkat 1500 V antara pengabelan lapangan dan sirkuit logika internal mengisolasi register CPU dari derau ground diferensial. Kompatibilitas firmware flash di seluruh keluarga VersaMax memastikan transfer data deterministik antara transduser lapangan dan tabel memori pengontrol host selama pengoperasian berkelanjutan.
Pertanyaan yang Sering Diajukan
T: Opsi daya apa yang disediakan IC200UEX636-C untuk transmitter lapangan eksternal?
J: Unit ekspansi ini dilengkapi catu daya tambahan pengguna internal yang menyalurkan 24 VDC hingga 200 mA untuk memberi daya langsung pada transmitter 4-20 mA bertenaga loop atau sensor lapangan.
T: Bagaimana koneksi backplane IC200UEX636-C ditangani dalam konfigurasi VersaMax yang diperluas?
J: Sasis ekspansi terhubung langsung ke CPU VersaMax atau unit ekspansi sebelumnya melalui konektor antarmuka bus ekspansi berkecepatan tinggi yang terintegrasi.
T: Rentang sinyal analog apa yang dapat dikonfigurasi pada kanal input?
J: Input mendukung rentang tegangan yang dapat dipilih melalui perangkat lunak atau dikonfigurasi melalui pengabelan, yaitu 0 hingga 10 VDC dan -10 hingga +10 VDC, serta rentang arus 0 hingga 20 mA dan 4 hingga 20 mA.
Panduan Instalasi Lapangan
- Pasang unit dengan kokoh pada rel DIN standar 35 mm atau permukaan panel datar menggunakan tab pemasangan terintegrasi.
- Pastikan sumber input AC utama (120/240 VAC) benar-benar tidak berenergi sebelum menyambungkan kabel ke blok terminal.
- Pisahkan pengabelan input/output analog level rendah dari kabel AC bertegangan tinggi di dalam saluran kabel untuk mencegah crosstalk sinyal.
- Sambungkan pelindung kabel lapangan ke satu titik ground bumi di dekat jalur masuk kabinet untuk mencegah loop ground di seluruh penghalang isolasi 1500 V.
- Pertahankan jarak bebas minimum 50 mm di atas dan di bawah housing untuk pendinginan konveksi alami di dalam kabinet.
