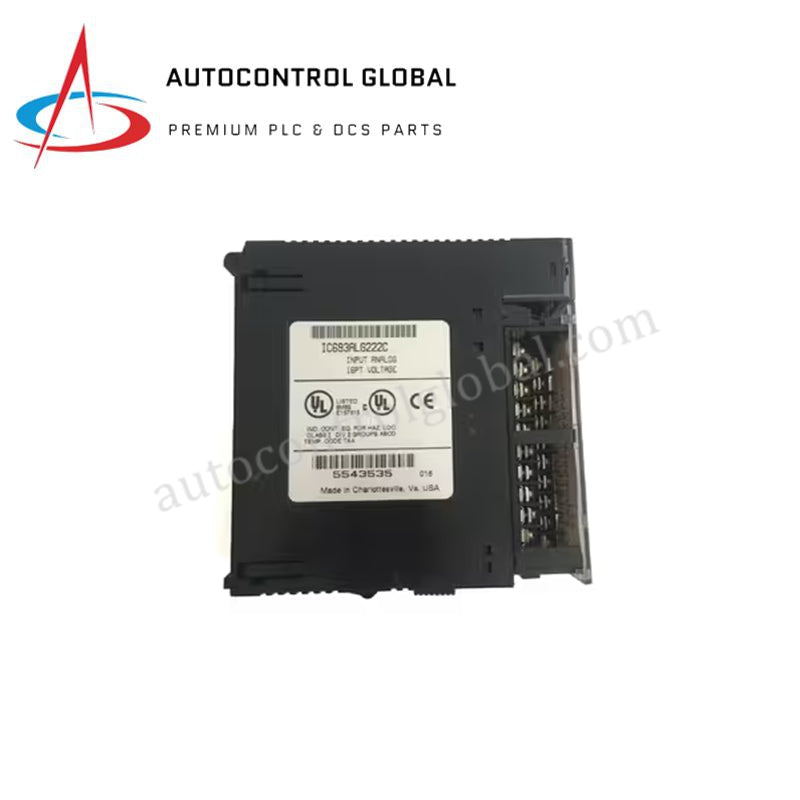

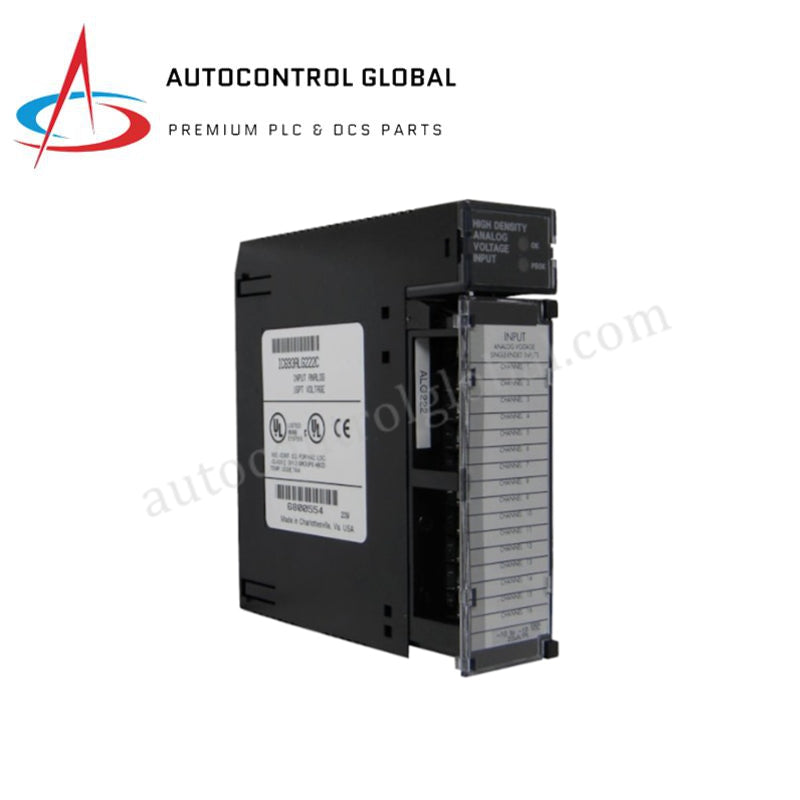

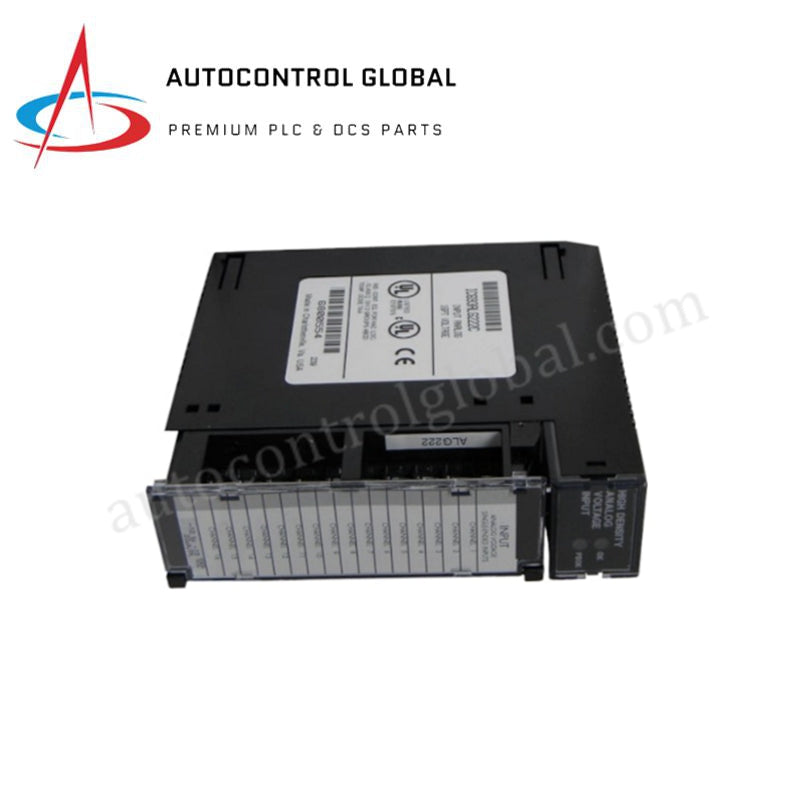

IC693ALG222 GE 90-30 Papan Tegangan Diferensial 8-Kanal

Ikhtisar Produk

GE Fanuc IC693ALG222 berfungsi sebagai antarmuka akuisisi data berkapasitas tinggi untuk arsitektur sistem PLC Seri 90-30 yang lama. Modul satu slot ini menerima telemetri tegangan kontinu yang presisi dari pemancar lapangan, memantau variabel proses penting seperti suhu, tekanan cairan, laju aliran, dan tingkat tangki. Perangkat keras ini dapat dikonfigurasi secara dinamis menjadi antarmuka 16 saluran tunggal atau antarmuka 8 saluran diferensial untuk menyesuaikan kebutuhan grounding listrik tertentu. Operasi manufaktur berat, utilitas air kota, dan fasilitas pengolahan kimia memasang modul ini untuk menjaga pelacakan waktu nyata yang presisi dari proses industri yang sangat dinamis.

Spesifikasi Teknis

Komponen otomasi GE Fanuc asli 100% baru ini memberikan presisi kalibrasi pabrik. Semua parameter menggunakan format ASCII standar.

• Kode Model: IC693ALG222

• Seri Produk: Seri 90-30 PLC

• Jenis Produk: Modul Input Tegangan Analog Berkapasitas Tinggi

• Kapasitas Saluran Input: 1 hingga 16 saluran yang dapat dipilih (mode tunggal) / 1 hingga 8 saluran yang dapat dipilih (mode diferensial)

• Rentang Sinyal Tegangan: 0 hingga +10 VDC (unipolar), -10 hingga +10 VDC (bipolar)

• Pemetaan Kalibrasi Pabrik: 2,5 mV per hitungan (rentang 0 hingga +10V) / 5,0 mV per hitungan (rentang -10 hingga +10V)

• Kinerja Resolusi Digital: Konversi 12-bit (1 LSB = 2,5 mV unipolar / 5 mV bipolar)

• Akurasi Ingesti Absolut: +/-0,25% dari skala penuh pada 25 derajat Celsius / +/-0,5% dari skala penuh di seluruh rentang operasi

• Ambang Linearitas: Kurang dari 1 LSB

• Frekuensi Pembaruan Data: 6 milidetik untuk semua 16 saluran tunggal / 3 milidetik untuk semua 8 saluran diferensial

• Respons Filter Perangkat Keras: 41 Hz (mode tunggal) / 82 Hz (mode diferensial)

• Rating Impedansi Input: Lebih dari 500K ohm (tunggal) / Lebih dari 1M ohm (diferensial)

• Penolakan Sinyal Antar-Saluran: Lebih dari 80 dB dari DC hingga 1 kHz

• Batas Tegangan Mode Umum: +/-11 VDC maksimum (rentang bipolar, mode diferensial)

• Penghalang Isolasi Galvanik: 1500 Volt RMS antara terminal sisi lapangan dan sirkuit logika PLC

• Kebutuhan Daya Logika Internal: 112 mA maksimum dari bus backplane +5 VDC / 41 mA maksimum dari suplai backplane +24 VDC terisolasi

• Array Status Visual: 2 LED Hijau (indikator Modul OK dan Catu Daya OK)

• Suhu Operasi Lingkungan: 0 hingga +60 derajat Celsius

• Rentang Suhu Penyimpanan: -40 hingga +85 derajat Celsius

• Rentang Kelembapan Relatif: 5% hingga 95% tanpa kondensasi

• Dimensi Fisik: Dimensi modul satu slot standar Seri 90-30

• Berat Bersih Unit: 0,88 lbs (0,40 kg)

• Total Berat Pengiriman Dikemas: 2,0 kg

Keunggulan Teknik

• Maksimalkan Kepadatan I/O Baseplate untuk Menghemat Ruang Enklosur: Kartu analog berkapasitas rendah memerlukan beberapa slot fisik untuk menangkap bidang sensor yang besar, memaksa integrator sistem membeli sub-rangkaian chassis yang lebih besar. IC693ALG222 mengemas 16 input tegangan analog tunggal independen ke dalam rumah satu slot. Tata letak ruang yang rapat ini memungkinkan fasilitas mengkonsolidasikan kelompok sensor besar dalam enklosur kompak, menurunkan total biaya penyebaran perangkat keras.

• Menetralkan Gangguan Ground Loop melalui Mode Kabel Diferensial: Potensial listrik liar yang berjalan antara instrumen lapangan tersebar dan panel kontrol pusat dapat menyuntikkan offset tegangan mode umum besar, merusak pembacaan analog penting. IC693ALG222 menangani gangguan ini dengan beralih ke mode input diferensial 8 saluran. Pasangan diferensial ini mengurangi tegangan noise mode umum di kabel sinyal, menghasilkan akuisisi data bersih bahkan di substation yang bising secara listrik.

• Melindungi Prosesor Pusat dengan Isolasi Galvanik 1500V: Lonjakan tegangan tinggi dari hubung singkat lapangan atau sambaran petir dapat merambat melalui kabel sinyal, menguapkan jalur logika dan menghentikan CPU PLC utama. IC693ALG222 menyematkan penghalang isolasi galvanik fisik berat dengan rating 1500 Volt RMS. Perlindungan ini memblokir lonjakan listrik di tepi kartu, membatasi kerusakan pada blok terminal lapangan dan melindungi elemen logika backplane yang vital.

• Menyediakan Pembaruan Pemindaian Kecepatan Tinggi untuk Loop Proses Dinamis: Kecepatan konversi analog yang lambat mengurangi kinerja pada aplikasi bergerak cepat seperti kontrol turbin atau pelacakan tekanan lonjakan. IC693ALG222 memperbarui semua 16 saluran tunggal hanya dalam 6 milidetik, turun menjadi 3 milidetik saat berjalan dalam tata letak diferensial 8 saluran. Siklus pembaruan cepat ini memberi data mentah ke CPU dengan penundaan minimal, memungkinkan penyesuaian loop proporsional-integral-derivatif (PID) segera.

Pertanyaan yang Sering Diajukan

• T: Apakah modul IC693ALG222 ini benar-benar baru, dan bagaimana cara pengirimannya?J: Ya. Kami menyediakan produk ini secara ketat sebagai barang pabrik asli 100% baru dan autentik yang sesuai dengan standar manufaktur asli GE Fanuc. Kartu tiba dalam kemasan pabrik asli yang belum dibuka, lengkap dengan kontak terminal bersih, revisi firmware asli, dan garansi komprehensif 12 bulan penuh.

• T: Lembar ringkasan referensi menyebutkan dukungan arus 4-20 mA, tetapi tabel spesifikasi utama menunjukkan rentang tegangan. Apakah kartu ini menerima sinyal arus langsung?J: IC693ALG222 secara native adalah modul input tegangan yang dikonfigurasi untuk rentang sinyal 0 hingga +10 VDC dan -10 hingga +10 VDC. Untuk menerima loop arus standar 4-20 mA, Anda harus memasang resistor shunt presisi tinggi 250 ohm eksternal di saluran input target. Resistor ini menurunkan arus 4-20 mA menjadi sinyal tegangan proporsional 1 hingga 5 VDC yang dapat dibaca modul dengan akurat.

• T: Bagaimana saya dapat memverifikasi bahwa modul menerima daya operasi yang cukup dari rak backplane?J: Panel depan memiliki dua LED diagnostik hijau khusus yang memudahkan pemecahan masalah. LED "Module OK" menyala saat kartu berhasil melewati urutan self-test daya internalnya. LED "Power Supply OK" menyala saat modul mendeteksi daya +24 VDC terisolasi yang stabil mengalir melalui bus backplane baseplate. Jika salah satu LED tidak menyala, periksa modul catu daya chassis atau periksa pemasangan kartu di slot.
