IC693CHS398 GE Fanuc Papan Dasar Ekspansi 5-Slot | Stok Baru & Asli
Manufacturer: GE Fanuc
-
Part Number: IC693CHS398H
Condition：New with Original Package
Product Type: Papan Dasar Perluasan I/O
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

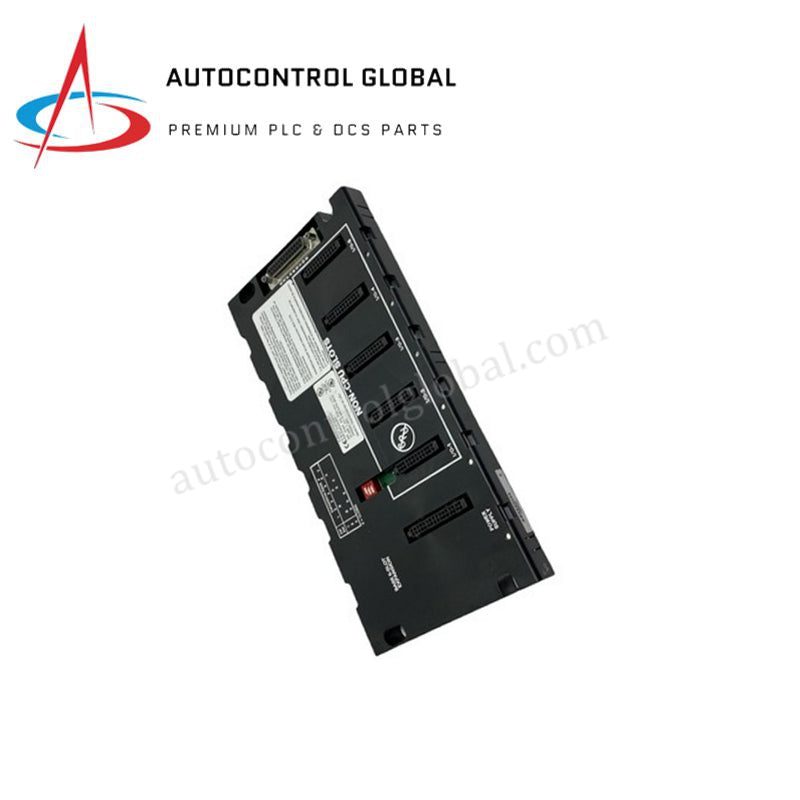

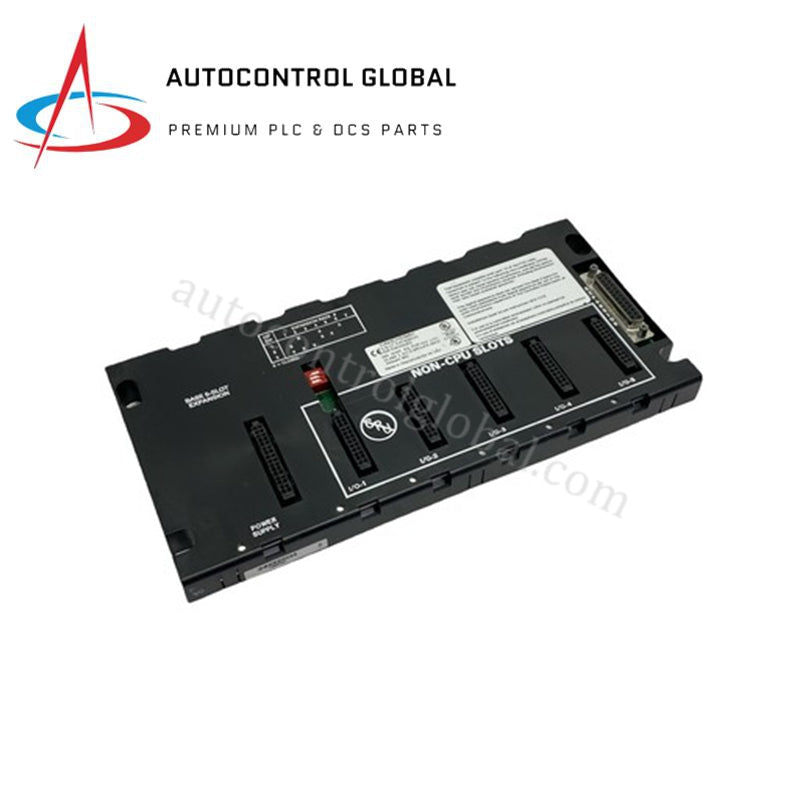

Baseplate Ekspansi I/O Seri 90-30 GE Fanuc IC693CHS398
Dikonfigurasi untuk tugas teknis spesifik pada platform PLC Seri 90-30, GE Fanuc IC693CHS398H (IC693CHS398 Baseplate Ekspansi I/O) menyediakan eksekusi fisik/elektrik langsung. Perangkat keras ini beroperasi sebagai chassis ekstensi bus lokal yang berisi 5 slot modul I/O/opsi khusus dan 1 slot catu daya tanpa nomor. Tanpa slot unit pemrosesan pusat terintegrasi, komponen ini mengarahkan perintah logika dan jalur backplane daya sistem dari rak CPU utama melalui konektor ekspansi female tipe D 25-pin untuk memfasilitasi konsentrasi titik fisik jarak jauh.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC693CHS398H / IC693CHS398 |
| Merek | GE Fanuc |
| Asal | Amerika Serikat |
| Berat | 1,25 lbs (0,57 kg) |
| Dimensi | 5,0 in x 1,0 in x 11,0 in (12,7 cm x 2,5 cm x 27,9 cm) |
| Suhu Operasi | 0 hingga 60 derajat C |
| Konsumsi Daya | 170 mA @ 5 VDC beban arus internal |
| Jumlah Total Slot | 6 slot |
| Jumlah Slot I/O | 5 slot (Slot 1 hingga 5) |
| Slot Catu Daya | 1 slot tanpa nomor |
| Slot CPU | Tidak ada |
| Kontrol Alamat Rak | Bank saklar DIP fisik bawaan |
| Tegangan Bus | +5 VDC bidang logika |
| Antarmuka Fisik | Konektor antarmuka female tipe D 25-pin |
| Format Pemasangan | Pemasangan panel belakang kaku |
| Suhu Penyimpanan | -40 hingga 85 derajat C |
| Kelembapan Relatif | 5% hingga 95% tanpa kondensasi |
Jaringan Deterministik Profinet / EtherNet/IP dan Penskalaan Kepadatan I/O
IC693CHS398 berfungsi sebagai jejak fisik dasar untuk mengakomodasi penskalaan kepadatan I/O terstruktur di area lokal. Ketika bingkai data dikumpulkan oleh modul input di slot 1 hingga 5, paket data paralel didorong melintasi bus chassis internal ke CPU utama melalui sistem kabel terlindung. Meskipun chassis ini menggunakan arsitektur bus paralel standar, antarmuka matriks titik gabungan terhubung langsung dengan jaringan deterministik Profinet atau EtherNet/IP modern melalui pengontrol bus komunikasi yang kompatibel. Semua modul yang berada dalam bingkai ini mempertahankan kompatibilitas firmware flash asli dengan CPU pengawas, memungkinkan pemetaan alokasi bit yang dapat diprediksi di seluruh tata letak terdistribusi.
Pertanyaan yang Sering Diajukan
T: Berapa jumlah maksimum baseplate ekspansi IC693CHS398 yang dapat dipasang pada satu sistem pengendali?
A: Batas konfigurasi maksimum sepenuhnya tergantung pada model modul CPU pengawas. Sistem yang menggunakan CPU modular 331, 340, atau 341 mendukung batas koneksi maksimum empat baseplate ekspansi. Sistem dengan prosesor CPU 350 tingkat lebih tinggi dapat mendukung hingga tujuh baseplate ekspansi yang terhubung ke node master yang sama.
T: Apakah modul dapat dipertukarkan secara hot-swap di slot 1 sampai 5 saat catu daya baseplate menyala?
A: Tidak. Jalur backplane internal sistem Seri 90-30 tidak memiliki isolasi aktif atau kontrol pembatas arus untuk pergantian kartu secara langsung. Mencoba mencabut atau memasang modul saat slot catu daya tanpa nomor sedang aktif dapat mengganggu logika pemrosesan bus paralel dan menyebabkan kesalahan prosesor atau kerusakan perangkat keras listrik.
Pedoman Instalasi Lapangan
- Pemasangan Panel Chassis: Matikan semua catu daya utama sistem sebelum pemasangan fisik. Pasang rangka baseplate secara vertikal pada panel belakang enclosure logam yang kaku melalui lubang flange yang sudah dibor. Pastikan sambungan logam-ke-logam yang kuat untuk mendukung penyelarasan struktural optimal.
- Pemilihan Alamat Rak: Sebelum memasang modul atau mengalirkan arus listrik, konfigurasikan alamat identifikasi chassis khusus menggunakan bank saklar DIP onboard lokal. Indeks alamat rak yang duplikat pada tautan fisik yang sama akan menghentikan pemindaian prosesor.
- Integritas dan Pelindung Kabel: Hubungkan port bus ekspansi 25-pin ke baseplate hulu melalui kabel pelindung kontinu (model IC693CBL300, 301, 312, 313, atau varian 302 yang sudah diterminasi). Total panjang segmen kabel di seluruh rantai tidak boleh melebihi batas maksimum 50 kaki (15 meter).
- Sambungan Ground Bersama: Sambungkan lug grounding rangka langsung ke batang ground tembaga kabinet panel pusat menggunakan konduktor hijau berukuran tebal dan pendek. Grounding bersama yang tepat mencegah gangguan listrik liar yang dapat merusak data pada jalur logika +5 VDC.
