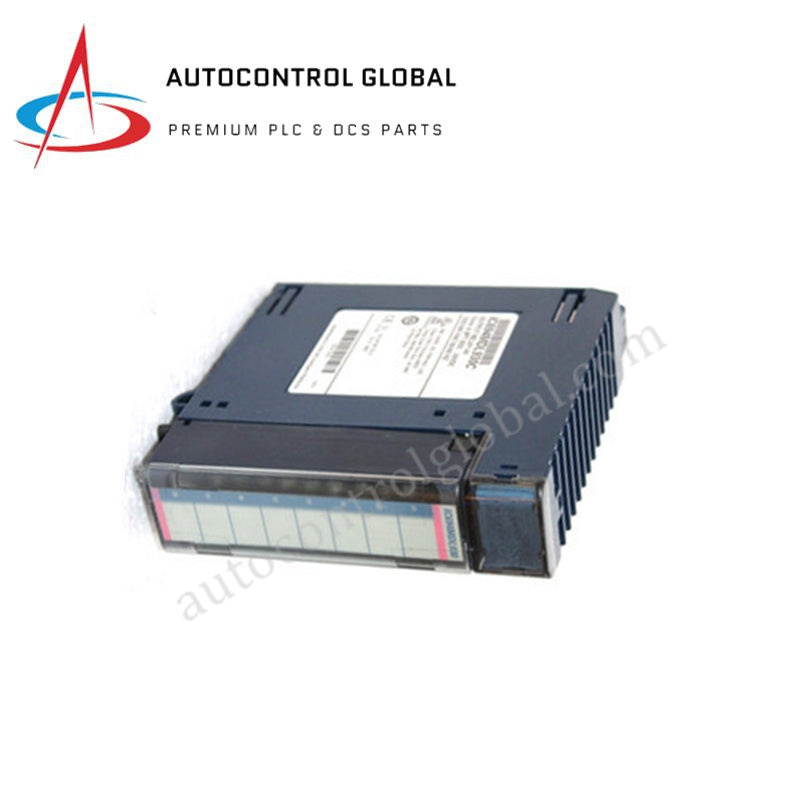

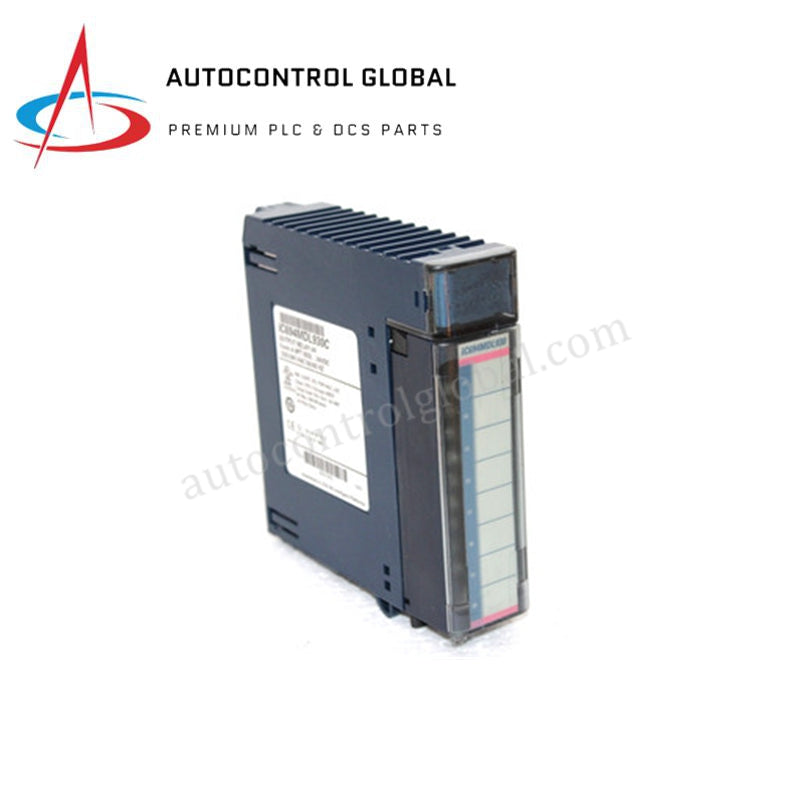

IC693MDL930F GE Fanuc Series 90-30 Modul Output Relai Terisolasi
Manufacturer: GE Fanuc
-
Part Number: IC693MDL930F
Condition：New with Original Package
Product Type: Modul Output Digital
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Output Relai Terisolasi GE Fanuc IC693MDL930F Seri 90-30
Dikonfigurasi untuk menjalankan kontrol diskret pada platform PLC GE Fanuc Seri 90-30, GE Fanuc IC693MDL930F (Modul Output Relai Terisolasi IC693MDL930) menyediakan eksekusi fisik/elektrik langsung. Perangkat keras ini mengoperasikan delapan rangkaian relai independen yang biasanya terbuka untuk mengendalikan perangkat lapangan AC dan DC seperti starter motor, solenoid, dan lampu indikator. Dioda pemancar cahaya hijau individual menampilkan aktivasi kontak sisi logika secara waktu nyata. Sisipan pelat muka berkode warna merah menandakan potensi tegangan tinggi di sisi lapangan untuk mencegah kesalahan pemasangan kabel selama pemeliharaan modul.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC693MDL930F |
| Merek | GE Fanuc |
| Asal | Amerika Serikat |
| Berat | 0 lbs 8.0 oz (0.2 kg) |
| Dimensi | 2.0 in x 5.0 in x 5.0 in (5.1 cm x 12.7 cm x 12.7 cm) |
| Suhu Operasi | 0 derajat C hingga 60 derajat C |
| Konsumsi Daya | 6 mA (bus logika 5 VDC), 70 mA (bus relai 24 VDC) |
| Titik Output | 8 rangkaian terisolasi yang biasanya terbuka |
| Tegangan Nominal | 24 VDC, 120/240 VAC nominal |
| Rentang Tegangan Operasi | 5-30 VDC, 5-250 VAC (50/60 Hz) |
| Beban Maks. per Output | 4 A resistif, 2 A tugas pilot |
| Beban Maks. per Modul | Total 20 A |
| Beban Min. | 10 mA |
| Arus Inrush Maks. | 5 A |
| Isolasi | 1500 V dari sisi lapangan ke sisi logika, 500 V antarkanal |
| Waktu Aktif / Nonaktif | Maks. 15 ms |
Kontrol PLC Industri & Diagnostik Modul
Modul ini terintegrasi langsung ke bus backplane GE Seri 90-30 untuk memastikan kompatibilitas flash firmware yang cepat dan transfer sinyal deterministik ke unit pemrosesan pusat. Perutean sinyal menyediakan isolasi antarkanal yang mencegah loop arde dan gangguan listrik merambat di antara rangkaian lapangan. Daya dari bus backplane internal menyediakan kontrol logika, sementara perangkat lapangan memperoleh daya operasi melalui catu daya independen yang disediakan pengguna. Skalabilitas kepadatan I/O yang tinggi memungkinkan pemasangan pada slot I/O standar mana pun di baseplate Seri 90-30 dengan 5 atau 10 slot tanpa memerlukan perangkat keras ekspansi bus eksternal.
Pertanyaan yang Sering Diajukan
T: Dapatkah teknisi mengganti modul IC693MDL930F saat baseplate Seri 90-30 tetap bertegangan?
J: Tidak, modul ini tidak mendukung penggantian saat beroperasi. Teknisi harus memutus seluruh daya dari backplane PLC dan rangkaian relai sisi lapangan sebelum memasang atau melepas perangkat keras untuk mencegah kerusakan bus backplane atau risiko busur api.
T: Apakah IC693MDL930F dilengkapi sekring pembatas arus internal untuk melindungi titik output?
J: Tidak, modul ini tidak memiliki perlindungan sekring internal pada titik kontak relai. Pemasangan sekring eksternal seri yang bekerja cepat dan memiliki kapasitas sesuai profil beban tertentu diperlukan untuk melindungi kontak relai dari arus berlebih dan gangguan hubung singkat.
Panduan Pemasangan di Lapangan
Pemasangan IC693MDL930F memerlukan penyelarasan blok terminal modul dengan konektor backplane baseplate, lalu menggeser modul ke belakang hingga klip penahan atas dan bawah terkunci dengan aman pada slot rak. Pertahankan pemisahan yang ketat antara kabel lapangan bertegangan tinggi dan jalur sinyal bertegangan rendah di dalam saluran kabel untuk menghilangkan kopling induktif. Hubungkan jalur common khusus dan terpisah untuk setiap titik output saat mengalihkan sumber tegangan terisolasi. Pastikan semua kabel arde lapangan mengikuti aturan pembumian satu titik untuk mencegah potensi loop arde antarkanal. Pastikan aliran udara di dalam penutup menjaga suhu operasi di bawah 60 derajat C, dan terapkan prinsip penurunan kapasitas beban saat menjalankan beban arus tinggi secara bersamaan pada kondisi suhu tinggi.
