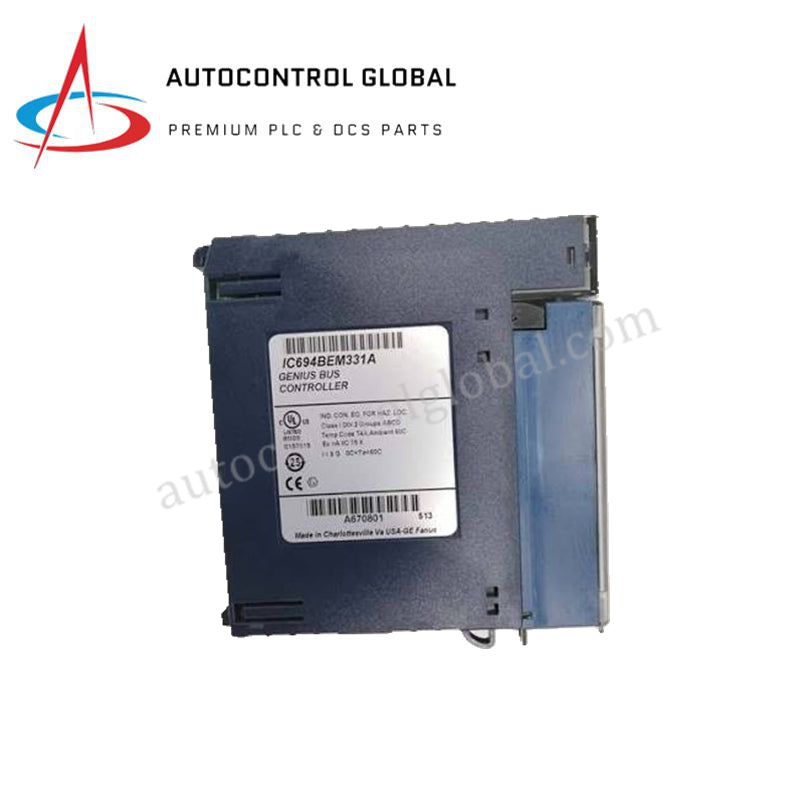

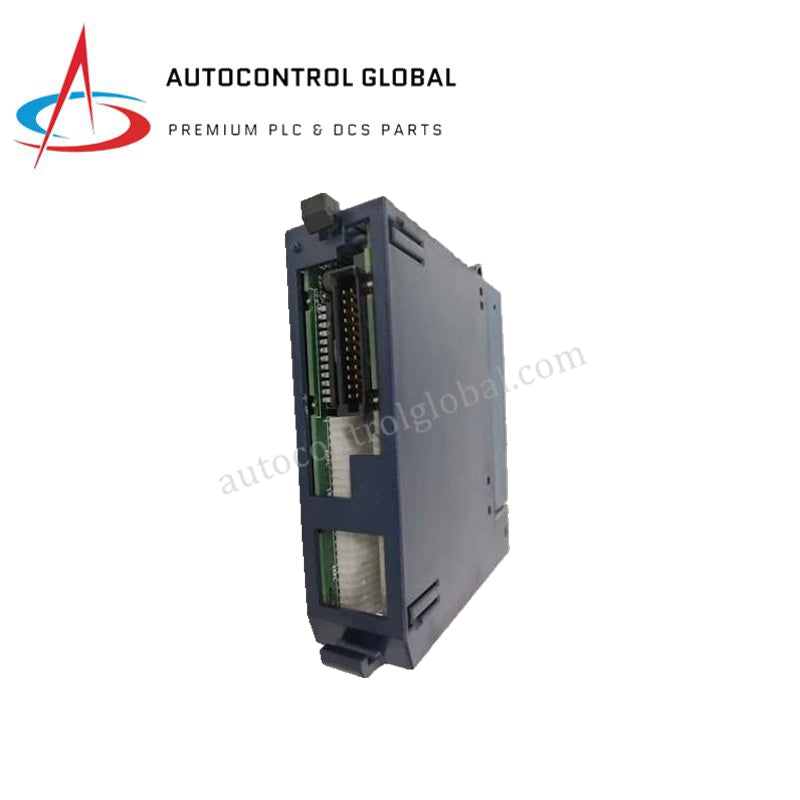

IC694BEM331LTC Modul Pengendali Bus Genius GE Fanuc RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694BEM331LTC
Condition：New with Original Package
Product Type: Modul Komunikasi
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Pengendali Bus Genius GE Fanuc IC694BEM331LTC PACSystems RX3i
Dikonfigurasi untuk pengelolaan antarmuka bus serial pada platform PACSystems RX3i, GE Fanuc IC694BEM331LTC (Modul Pengendali Bus Genius IC694BEM331) menyediakan eksekusi fisik/elektris langsung. Modul ini berfungsi sebagai master antarmuka yang menghubungkan CPU RX3i dengan blok I/O Genius, drop VersaMax, dan pengendali Series 90-30 lama. Dengan mendukung protokol serial Genius berbasis token-passing melalui jaringan twisted-pair berpelindung, Twinax, atau serat optik, modul ini menangani hingga 32 perangkat jaringan dengan pertukaran muatan data 128 byte per pemindaian bus, sekaligus mengonsumsi 300 mA dari rel catu daya backplane +5 VDC.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC694BEM331LTC |
| Merek | GE Fanuc |
| Asal | AS |
| Berat | 0,60 kg |
| Dimensi | Jejak standar satu slot RX3i |
| Suhu Operasi | 0 hingga +60 derajat C |
| Konsumsi Daya | 300 mA @ +5 VDC (maksimum 1,5 W) |
| Dukungan Protokol | Protokol serial Genius I/O berbasis token-passing |
| Kapasitas Pertukaran Data | 128 byte per perangkat per pemindaian bus |
| Kecepatan Baud yang Didukung | 38,4 Kbaud, 76,8 Kbaud, 153,6 Kbaud (standar/ekstensi) |
| Jumlah Perangkat Terhubung Maksimum | 32 perangkat (153,6K / 76,8K), 16 perangkat (38,4K) |
| Media Fisik | Satu twisted-pair berpelindung, Twinax, atau serat optik dengan modem |
| Tegangan Isolasi | 2000 V Hi-Pot; penolakan mode umum transien 1500 V |
| Terminasi Jaringan | Resistor 75, 100, 120, atau 150 Ohm |
| Kapasitas Sistem | Hingga 8 modul per sistem rak PACSystems RX3i |
| Indikator Status | LED OK (status modul), COM (status komunikasi bus) |
Jaringan Deterministik & Integrasi Firmware
IC694BEM331LTC mempertahankan transfer Genius Global Data yang deterministik dengan mengeksekusi pesan siaran siklik di beberapa pengendali host tanpa beban perangkat lunak pada CPU utama. Kompatibilitas flash firmware internal memastikan sinkronisasi waktu frame jaringan pada loop token-passing, dengan transmisi hingga 128 byte terkirim dan 128 byte diterima per siklus pemindaian. Sirkuit isolasi galvanis dengan rating 2000 V Hi-Pot melindungi jalur komunikasi bus backplane RX3i internal dari lonjakan medan listrik transien pada jalur kabel panjang hingga 7.800 kaki.
Pertanyaan yang Sering Diajukan
T: Nilai resistor terminasi apa yang diperlukan untuk ujung kabel bus serial Genius?
J: Resistansi terminasi bergantung pada impedansi kabel, sehingga diperlukan resistor 75, 100, 120, atau 150 Ohm yang dipasang melintasi pasangan sinyal pada kedua ujung fisik bus elektris.
T: Berapa banyak modul Pengendali Bus Genius IC694BEM331LTC yang dapat dipasang dalam satu sistem RX3i?
J: Hingga 8 modul Pengendali Bus Genius dapat beroperasi secara bersamaan dalam satu rak sistem PACSystems RX3i.
T: Apa dampak pemilihan kecepatan transmisi 38,4 Kbaud terhadap kapasitas node maksimum?
J: Pengoperasian pada 38,4 Kbaud memperpanjang panjang bus maksimum hingga 7.800 kaki, tetapi membatasi jumlah node jaringan aktif maksimum dari 32 menjadi 16 perangkat.
Panduan Pemasangan di Lapangan
Matikan daya sasis PACSystems RX3i sebelum memasang modul ke slot ekspansi I/O yang tersedia. Sejajarkan pemandu kartu belakang dengan konektor backplane, lalu dorong dengan kuat hingga klip penahan plastik atas dan bawah terpasang pada posisinya.
Kupas selubung kabel twisted-pair berpelindung atau kabel Twinax untuk membuka pasangan jalur sinyal serial dan anyaman pelindung. Hubungkan pasangan sinyal ke blok terminal yang dapat dilepas, dengan memastikan polaritas yang benar pada semua node yang terhubung secara daisy-chain. Hubungkan pelindung kabel langsung ke terminal pelindung yang ditentukan pada modul, serta pastikan jalur pentanahan berimpedansi rendah yang kuat menuju batang pembumian kabinet untuk mempertahankan kinerja penolakan mode umum transien 1500 V.
