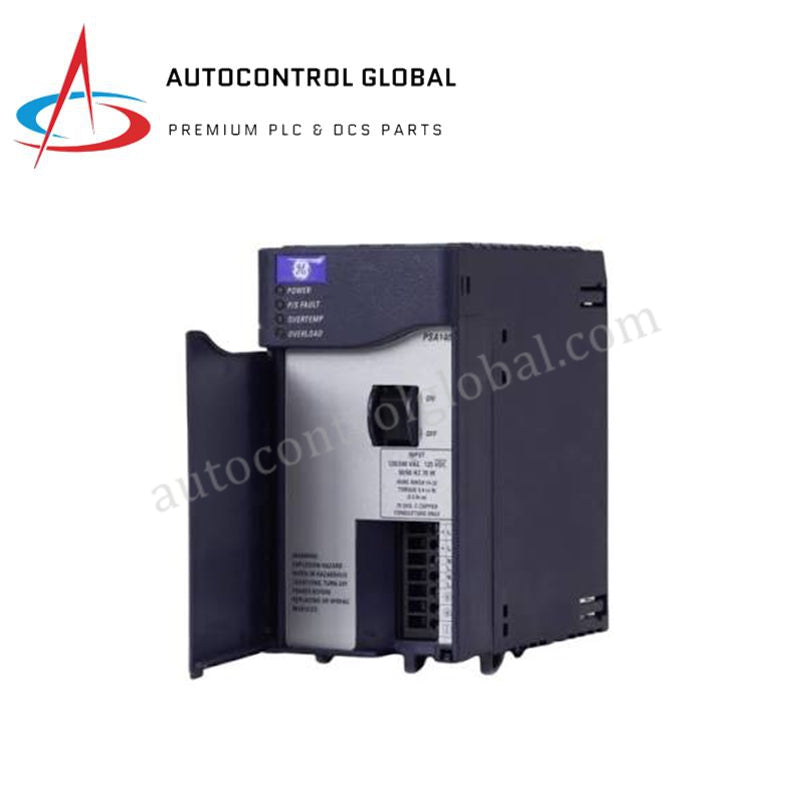

Modul Catu Daya Serbaguna GE RX3i IC695PSA140B
Manufacturer: GE Fanuc
-
Part Number: IC695PSA140B
Condition：New with Original Package
Product Type: Modul Catu Daya
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Catu Daya Serbaguna GE Fanuc IC695PSA140B PACSystems RX3i
Dikonfigurasi untuk regulasi tegangan DC internal dan distribusi arus backplane dalam sistem Universal Backplane PACSystems RX3i, GE Fanuc IC695PSA140B (IC695PSA140 Modul Catu Daya Serbaguna) menyediakan eksekusi fisik/elektris langsung. Modul ini mengubah suplai AC atau DC yang masuk menjadi rel keluaran teratur sebesar 3,3 VDC, 5,1 VDC, dan 24 VDC untuk memberi daya pada modul I/O lokal dan kartu opsi. Dengan kapasitas beban total 40 W, perangkat keras ini dipasang pada dua slot backplane universal seri IC695 dengan dukungan pembagian beban paralel dan konfigurasi redundan.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC695PSA140B |
| Merek | GE Fanuc |
| Asal | AS |
| Berat | 1,5 kg |
| Dimensi | Jejak standar dua slot RX3i |
| Suhu Operasi | 0 hingga +60 derajat C |
| Konsumsi Daya | Daya input maksimum 70 W |
| Tegangan Input Nominal | 120/240 VAC atau 125 VDC |
| Rentang Tegangan Input | 85 hingga 264 VAC atau 100 hingga 300 VDC |
| Kapasitas Beban | Total 40 W |
| Tegangan & Arus Output | +3,3 VDC @ 0 hingga 9 A; +5,1 VDC @ 0 hingga 6 A; +24 VDC @ 0 hingga 1,6 A |
| Isolasi | 250 VAC kontinu; 1500 VAC selama 1 menit (input-ke-backplane) |
| Penggunaan Slot | 2 slot pada Universal Backplane PACSystems RX3i (IC695) |
| Indikator Diagnostik | LED untuk Daya, Gangguan P/S, Beban Berlebih, Suhu Berlebih |
Distribusi Daya Bus Backplane & Kompatibilitas Firmware
Modul ini berinteraksi langsung dengan bus berkecepatan tinggi universal backplane PACSystems RX3i untuk memasok daya logika arus searah yang stabil ke seluruh slot ekspansi yang terisi. Kompatibilitas flash firmware dalam platform CPU RX3i memungkinkan pelaporan kondisi catu daya secara waktu nyata, termasuk ambang suhu berlebih dan kondisi arus berlebih, melalui register status sistem. Sirkuit internal terintegrasi memungkinkan distribusi beban otomatis yang seimbang ketika dipasang bersama modul IC695PSA140 kedua dalam rak universal dengan dua catu daya.
Pertanyaan yang Sering Diajukan
T: Apakah IC695PSA140B mendukung pengoperasian paralel untuk konfigurasi daya redundan?
J: Ya, dua modul IC695PSA140B yang dipasang pada backplane universal IC695 yang sama menjalankan pembagian beban aktif, sehingga memungkinkan redundansi daya jika salah satu catu daya gagal.
T: Rentang ukuran kabel apa yang diizinkan untuk sambungan ke blok terminal daya input?
J: Terminal sekrup input menerima kabel tembaga padat atau serabut berukuran 14 AWG hingga 22 AWG, dibatasi satu kabel per terminal dengan nilai arus maksimum 6 A per titik.
T: Apa yang menunjukkan kondisi suhu internal berlebih atau arus berlebih?
J: LED diagnostik panel depan menunjukkan status modul; lampu khusus akan menyala untuk kondisi Beban Berlebih dan Suhu Berlebih sekaligus mengaktifkan indikator Gangguan P/S.
Panduan Pemasangan di Lapangan
Matikan daya utama AC atau DC sebelum memasukkan atau melepas modul dari sasis universal backplane RX3i. Sejajarkan tepi kartu dengan lebar dua slot pada pemandu backplane di slot catu daya yang ditentukan, lalu tekan dengan kuat hingga kait modul terpasang dengan aman.
Kupas kabel daya input sesuai panjang standar dan kencangkan konduktor 14 AWG hingga 22 AWG pada blok terminal. Pertahankan kabel pembumian khusus dari terminal ground langsung ke batang pembumian penutup untuk memenuhi spesifikasi isolasi kontinu 1500 VAC input-ke-backplane. Pastikan ruang bebas di sekitar rak memungkinkan aliran udara konveksi alami agar suhu operasi tetap antara 0 dan +60 derajat C tanpa bantuan kipas.
