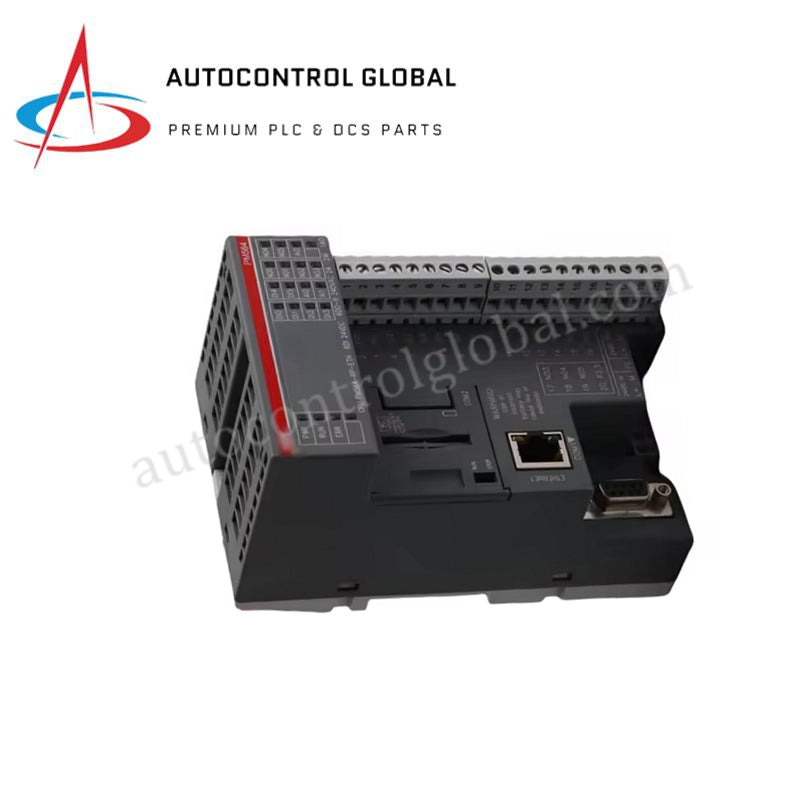

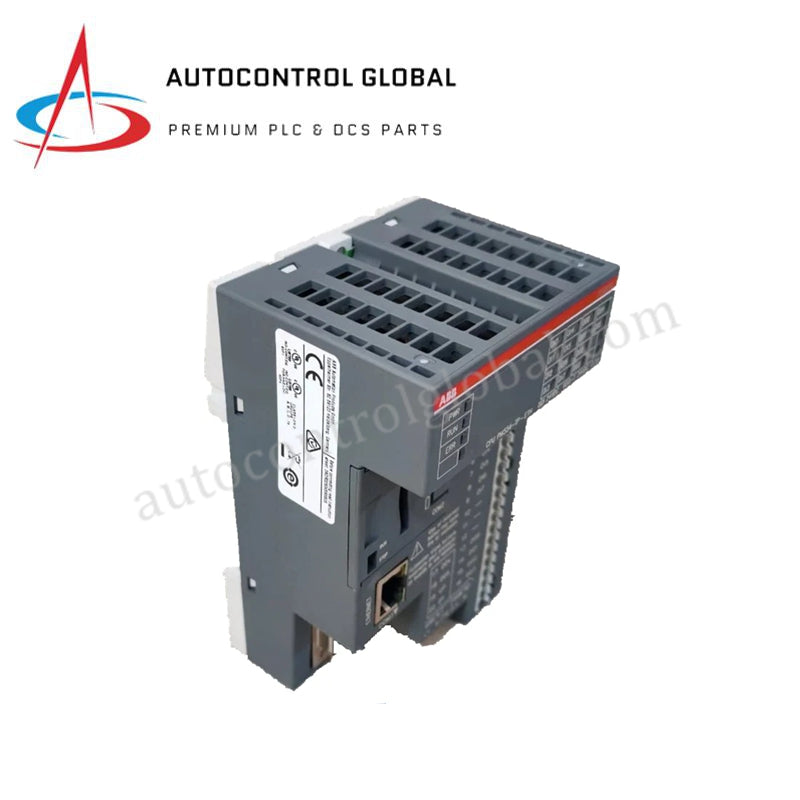

CPU ABB PM556-TP-ETH AC500 Baru dengan Ethernet Terintegrasi
Manufacturer: ABB
-
Part Number: PM556-TP-ETH 3ABD00034186
Condition：New with Original Package
Product Type: Modul Prosesor PLC
-
Country of Origin: Swden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Ikhtisar Produk
PM556-TP-ETH 3ABD00034186 menyediakan daya komputasi utama untuk lingkungan otomasi AC500. Unit ini menggunakan arsitektur RISC 32-bit untuk menangani tugas pemrograman IEC 61131-3 yang intensif, termasuk Ladder Logic dan Structured Text. Kami menyediakan unit ini sebagai 100% Baru dan Asli dalam kemasan pabrik, memastikan kompatibilitas firmware optimal dan umur perangkat keras yang panjang untuk aplikasi manufaktur dan pengolahan air yang sangat penting.
Spesifikasi Teknis
| Parameter | Detail |
| Nomor Model | PM556-TP-ETH |
| Nomor Bagian | 1SAP121200R0071 (3ABD00034186) |
| Arsitektur Prosesor | CPU RISC 32-bit (~200 MHz) |
| Memori Program | 1 MB Flash |
| Memori Data | 512 KB RAM |
| Memori Cadangan | 128 KB SRAM dengan baterai |
| Port Komunikasi | 1x Ethernet (10/100 Mbps), 1x RS-232, 1x RS-485 |
| Pemrograman | IEC 61131-3 (LD, ST, FBD, SFC, IL) |
| Daya Masuk | 24 VDC |
| Suhu Operasi | –25 °C hingga +60 °C |
| Berat | 0,40 kg |
Keunggulan Teknik
PM556-TP-ETH mengatasi tantangan penerapan industri tertentu melalui konektivitas terintegrasi dan desain tangguhnya:
-
Ethernet Multi-Protokol Terintegrasi: Port Ethernet 10/100 Mbps bawaan menghilangkan kebutuhan akan gateway komunikasi eksternal. Mendukung pemrograman simultan melalui PS501 Control Builder dan streaming data waktu nyata ke sistem SCADA/HMI, mengurangi biaya perangkat keras dan waktu konfigurasi.
-
Keamanan Data Non-Volatil: Modul ini dilengkapi dengan 128 KB SRAM yang didukung baterai. Lapisan perangkat keras ini melindungi variabel proses penting dan status mesin saat terjadi pemadaman listrik mendadak, memungkinkan PLC melanjutkan operasi tanpa perlu memasukkan ulang data secara manual.
-
Toleransi Lingkungan Ekstrem: Berbeda dengan pengendali standar, PM556-TP-ETH beroperasi dalam rentang suhu luas dari –25 °C hingga +60 °C. Ini memungkinkan pemasangan di kabinet utilitas luar ruangan atau lingkungan pabrik tanpa pemanas tanpa perlu kontrol iklim khusus.
-
Eksekusi RISC Kecepatan Tinggi: Prosesor RISC 32-bit menangani perhitungan I/O berkapasitas tinggi dengan jitter minimal. Ini memastikan lini manufaktur yang bergerak cepat tetap sinkron, bahkan saat CPU mengelola beberapa protokol komunikasi dan urutan logika kompleks secara bersamaan.
FAQ
Apakah PM556-TP-ETH sudah termasuk baterai untuk cadangan SRAM?
Modul ini mendukung baterai eksternal untuk retensi data. Meskipun perangkat keras sudah siap untuk cadangan, Anda harus memeriksa apakah protokol pemeliharaan spesifik Anda memerlukan baterai lithium baru (biasanya TA521) untuk mempertahankan program selama penyimpanan jangka panjang atau saat tidak berenergi.
Versi perangkat lunak mana yang diperlukan untuk memprogram CPU ini?
PM556-TP-ETH sepenuhnya kompatibel dengan perangkat lunak rekayasa ABB PS501 Control Builder. Pastikan lisensi perangkat lunak Anda mendukung platform AC500 untuk mengakses seluruh rangkaian alat pemrograman IEC 61131-3 dan perpustakaan konfigurasi perangkat keras.
Bisakah saya mengganti PM556-TP-ETH saat rak PLC dalam keadaan menyala?
Platform AC500 mendukung I/O hot-swappable, tetapi untuk modul CPU, kami menyarankan mengikuti prosedur keselamatan standar saat mengganti prosesor. Selalu cadangkan program aplikasi saat ini sebelum mengganti CPU utama untuk memastikan transisi status mesin yang mulus.
Berapa jumlah maksimum modul I/O yang dapat dikelola CPU ini?
PM556-TP-ETH dapat mengelola hingga 7 modul ekspansi lokal langsung pada basis terminal. Untuk sistem yang lebih besar, CPU ini mengoordinasikan ribuan titik I/O jarak jauh melalui port Ethernet atau RS-485 terintegrasi menggunakan protokol fieldbus.
