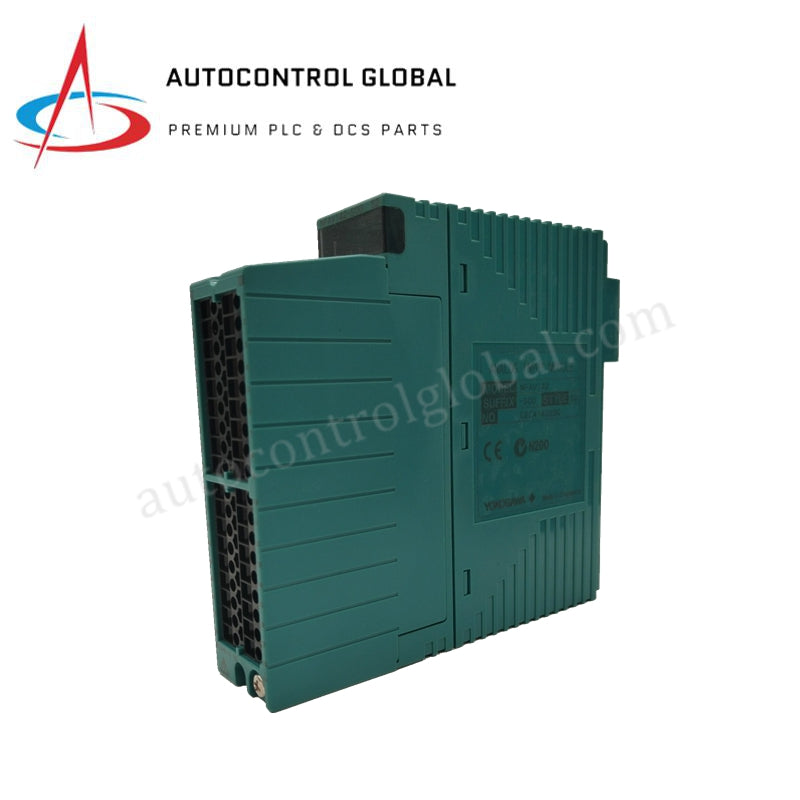

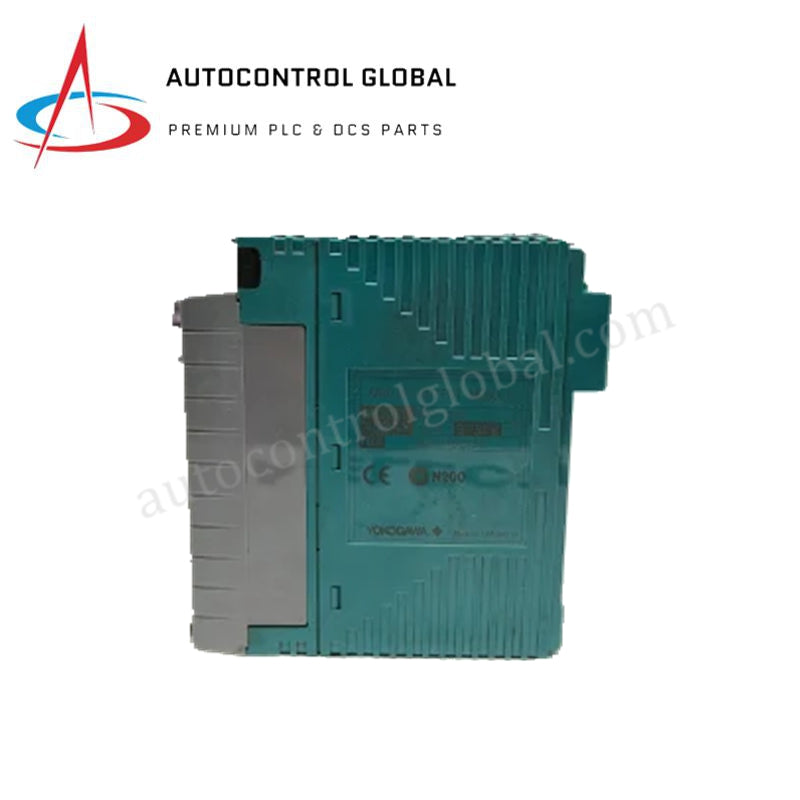

NFAI543-H00 Modul Output Analog Yokogawa | Stok Baru & Asli
Manufacturer: Yokogawa
-
Part Number: NFAI543-H00
Condition：New with Original Package
Product Type: Modul Output Analog
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Output Analog Yokogawa NFAI543-H00 Centum VP
Yokogawa NFAI543-H00, yang juga dikatalogkan sebagai NFAI543 Modul output analog terisolasi, berfungsi sebagai komponen perangkat keras khusus untuk menggerakkan output arus presisi pada loop kontrol proses dalam platform Yokogawa Centum CS - Centum VP.
Rincian Sufiks & Matriks Model
| Elemen Kode | Pilihan | Deskripsi |
|---|---|---|
| Model Dasar | NFAI543 / AAI543 | Modul Output Analog (4 sampai 20 mA, 16 saluran, Terisolasi) |
| Sufiks 1 | -H | Dengan komunikasi digital (protokol HART) |
| Sufiks 2 | 0 | Respons switch-over standar dalam konfigurasi redundan |
| Sufiks 3 | 0 | Tipe dasar |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | NFAI543-H00 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0,5 kg |
| Dimensi | 3,3 cm x 12,7 cm x 13,5 cm |
| Suhu Operasi | 0 sampai 60 derajat C |
| Drift Suhu | Maksimum ±0,01% / derajat C |
| Konsumsi Daya | 230 mA pada 5 VDC, 540 mA pada 24 VDC |
| Saluran Output | Output 16 saluran, terisolasi |
| Sinyal Output | 4 sampai 20 mA DC |
| Tegangan Tahan | 1500 VAC selama 1 menit (antara output dan sistem) |
| Resistansi Beban yang Diizinkan | 0 sampai 750 Ohm |
| Deteksi Sirkuit Terbuka | 0,65 mA atau kurang |
| Akurasi | ±0,3% dari skala penuh |
| Siklus Penyegaran Data | 10 ms |
| Waktu Respons Langkah Output | 100 ms |
Kontrol Proses & Protokol Loop 4-20 mA HART
NFAI543-H00 menghubungkan pengendali sistem dengan elemen kontrol akhir seperti katup kontrol dan aktuator dengan menjalankan lapisan protokol loop 4-20 mA HART khusus di atas loop arus analog. Arsitektur internal ini memungkinkan transmisi data digital dua arah bersamaan dengan variabel kontrol analog utama, memungkinkan pelacakan instrumen aset secara real-time tanpa mengganggu siklus penyegaran data 10 ms. Isolasi galvanik hingga 1500 VAC melindungi bus mikroprosesor sistem dari gangguan ground loop dan lonjakan induktif sisi lapangan, menjaga batas akurasi sinyal ±0,3% dari skala penuh di bawah kondisi beban loop yang terus menerus.
Pertanyaan yang Sering Diajukan
T: Bagaimana modul menangani putusnya kabel lapangan atau loop aktuator yang terputus?
J: Modul menyematkan logika deteksi sirkuit terbuka. Ketika arus loop output turun ke 0,65 mA atau kurang, sistem mencatat status sirkuit terbuka dan mengatur bendera diagnostik untuk saluran tersebut, memungkinkan pengendali induk memicu strategi fallback yang telah ditetapkan.
T: Apa batas operasional fisik untuk pergantian redundansi saluran?
J: Modul dirancang dengan kode sufiks 0 untuk respons switch-over standar. Dalam konfigurasi redundan ganda, jika modul utama mengalami kerusakan internal, modul cadangan mengambil alih kontrol loop 4-20 mA dalam jangka waktu fallback tetap untuk mencegah penyimpangan posisi katup.
T: Apa batasan terkait resistansi beban maksimum yang diizinkan?
J: Loop sirkuit eksternal harus dipertahankan dalam rentang resistansi 0 sampai 750 Ohm. Melebihi batas 750 Ohm akan menyebabkan saturasi tegangan loop, yang mencegah modul menggerakkan target 20 mA penuh ke perangkat lapangan.
Panduan Instalasi Lapangan
- Antarmuka Koneksi Terminal Block: Sambungkan kabel lapangan menggunakan terminal penjepit tekanan atau antarmuka kabel konektor MIL yang sesuai. Pastikan semua sekrup koneksi dikencangkan sesuai pedoman ruang kontrol standar untuk menghilangkan variasi resistansi.
- Spesifikasi Grounding Pelindung: Kabel sinyal output analog harus menggunakan kabel instrumen berpasangan terpilin dengan pelindung. Ground pelindung hanya pada pelat ground bintang panel Marshalling untuk memblokir medan elektromagnetik frekuensi tinggi yang mengganggu modulasi digital HART.
- Alokasi Slot Redundan: Untuk konfigurasi yang memerlukan perlindungan output redundan ganda, pasang unit utama dan sekunder ke slot berpasangan pada chassis node untuk menyelaraskan rangkaian pelacakan switch-over terintegrasi.
