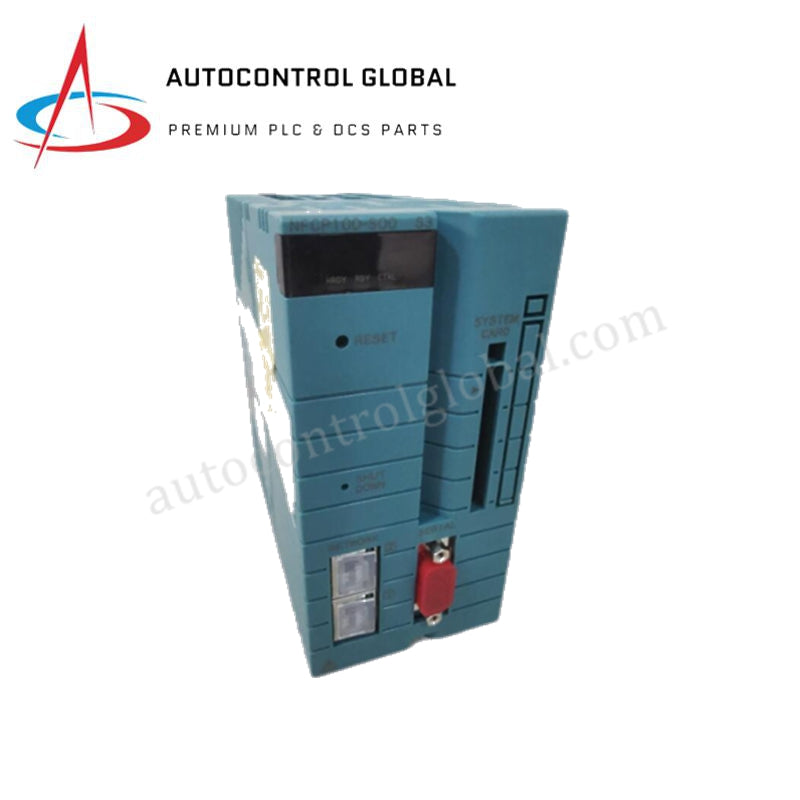

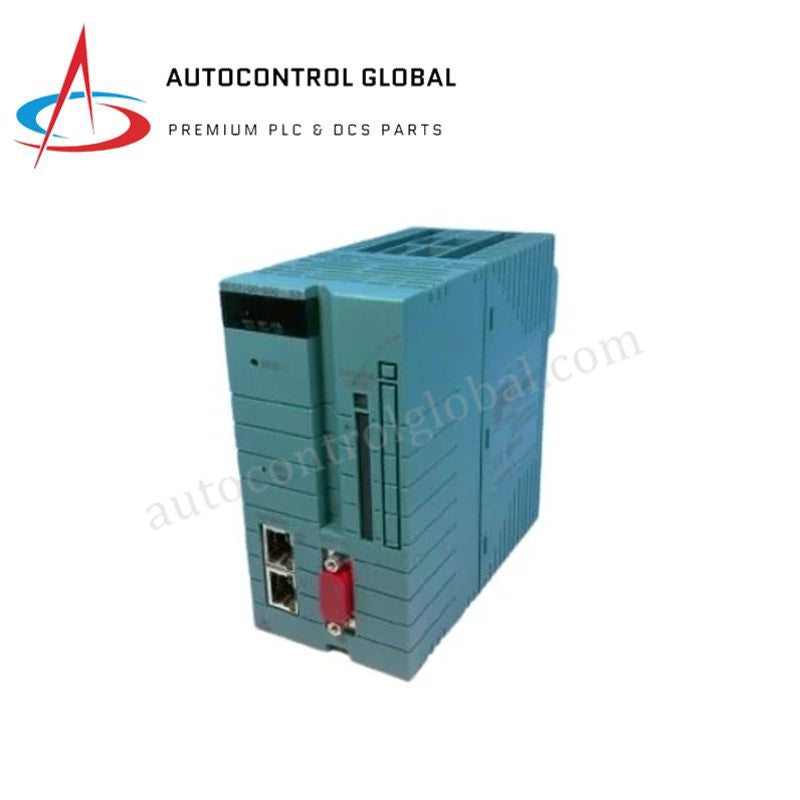

Modul CPU FCN Yokogawa STARDOM NFCP100-S00
Manufacturer: Yokogawa
-
Part Number: NFCP100-S00
Condition：New with Original Package
Product Type: Prosesor CPU
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul CPU Yokogawa NFCP100-S00
Yokogawa NFCP100-S00, yang juga tercatat sebagai Modul Dasar CPU NFCP100, berfungsi sebagai komponen perangkat keras khusus untuk menjalankan kontrol sekuens dan analog dalam platform Pengontrol Otonom STARDOM FCN.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | NFCP100-S00 (Gaya S3) |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.7 kg (1.70 lbs) |
| Dimensi | 65.8 mm $\times$ 132 mm $\times$ 145.7 mm |
| Suhu Operasional | 0 deg C hingga 50 deg C (Lihat manual sistem FCN) |
| Konsumsi Daya | Maks. 1.8 A pada 5 V DC $\pm$ 5% |
| Prosesor | MMX-Pentium, 166 MHz |
| Memori Utama | 128 MB dengan ECC |
| Memori Retentif | 1 MB dengan ECC dan cadangan baterai |
| Port Komunikasi | 2 $\times$ Ethernet 10/100 Mbps (RJ45), 1 $\times$ RS-232-C (D-sub 9-pin) |
Protokol Loop HART 4-20 mA dan Integrasi DCS
Modul ini terintegrasi dengan lancar ke dalam arsitektur kontrol proses terdistribusi dengan mengirimkan data lapangan melalui dua antarmuka Ethernet dan mendukung integrasi protokol loop HART 4-20 mA standar melalui kartu I/O yang terhubung. Isolasi antarkanal melindungi rangkaian konversi yang sensitif dari transien listrik mode-bersama, sementara kompensasi sambungan dingin (CJC) internal memastikan pemrosesan sinyal termokopel yang presisi. Selain itu, protokol komunikasi jaringan deterministik mempertahankan siklus eksekusi sinkron di seluruh node FCN terdistribusi tanpa jitter transmisi.
Pertanyaan Umum
T: Apakah port serial RS-232-C dapat digunakan saat modul CPU dikonfigurasi dalam pasangan redundan?
J: Tidak, antarmuka serial dinonaktifkan pada konfigurasi CPU redundan untuk mencegah konflik arbitrase pada bus komunikasi.
T: Bagaimana memori retentif mempertahankan data saat terjadi kehilangan daya secara tiba-tiba?
J: Memori retentif mengandalkan cadangan baterai litium 2700 mAh yang dipadukan dengan perlindungan ECC untuk mempertahankan variabel kontrol penting dengan aman.
T: Tindakan pencegahan apa yang diperlukan saat melakukan flashing firmware pada NFCP100-S00?
J: Pastikan pasokan daya tidak terputus ke backplane 5 V DC dan jaga kestabilan jaringan selama seluruh siklus penulisan flash untuk mencegah kerusakan data.
Panduan Instalasi Lapangan
- Pastikan catu daya rak FCN dimatikan sebelum memasukkan atau mengeluarkan modul CPU dari sasis dasar 2-slot.
- Hubungkan pergelangan tangan Anda dengan benar menggunakan gelang antistatis yang aman untuk ESD guna melindungi prosesor MMX-Pentium internal dari pelepasan muatan elektrostatik.
- Geser modul dengan lancar di sepanjang rel pemandu enclosure, lalu kencangkan sekrup penahan atas dan bawah untuk memastikan konektor backplane terpasang dengan benar.
- Periksa indikator LED panel depan saat penyalaan untuk memverifikasi status eksekusi CPU normal dan integritas tautan jaringan.
