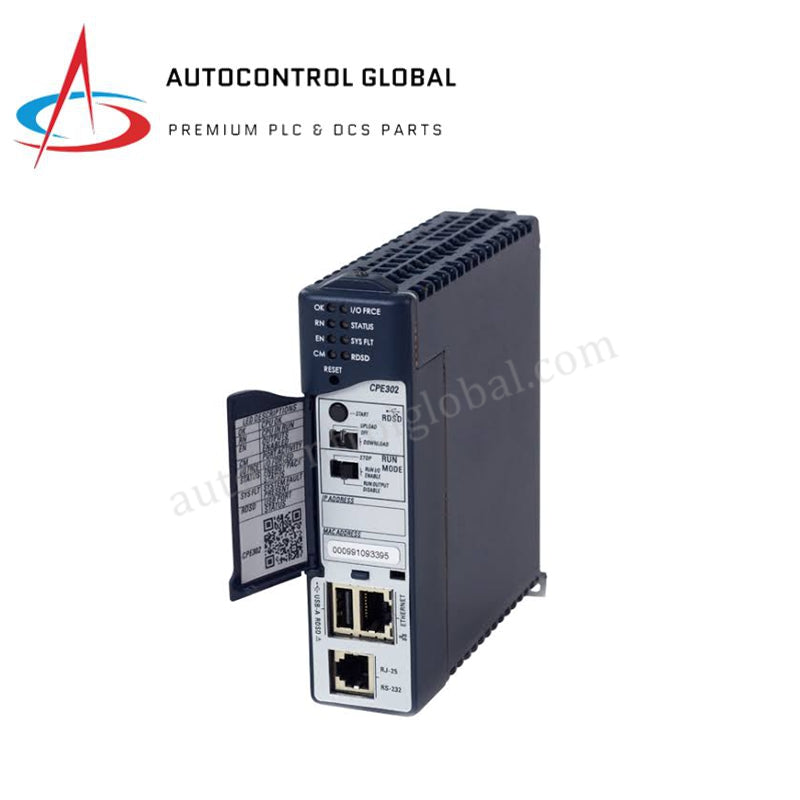

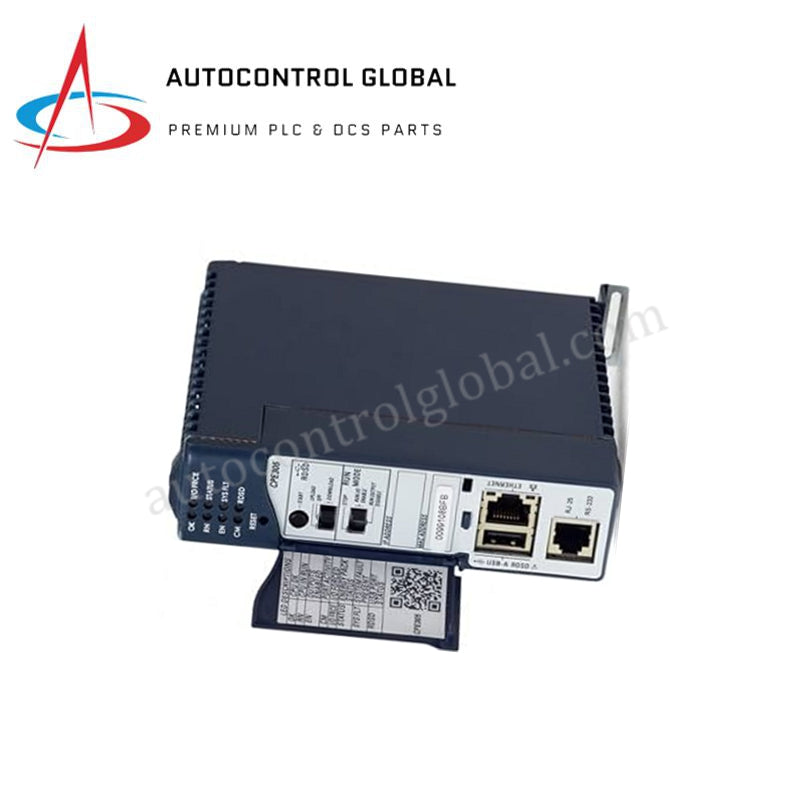

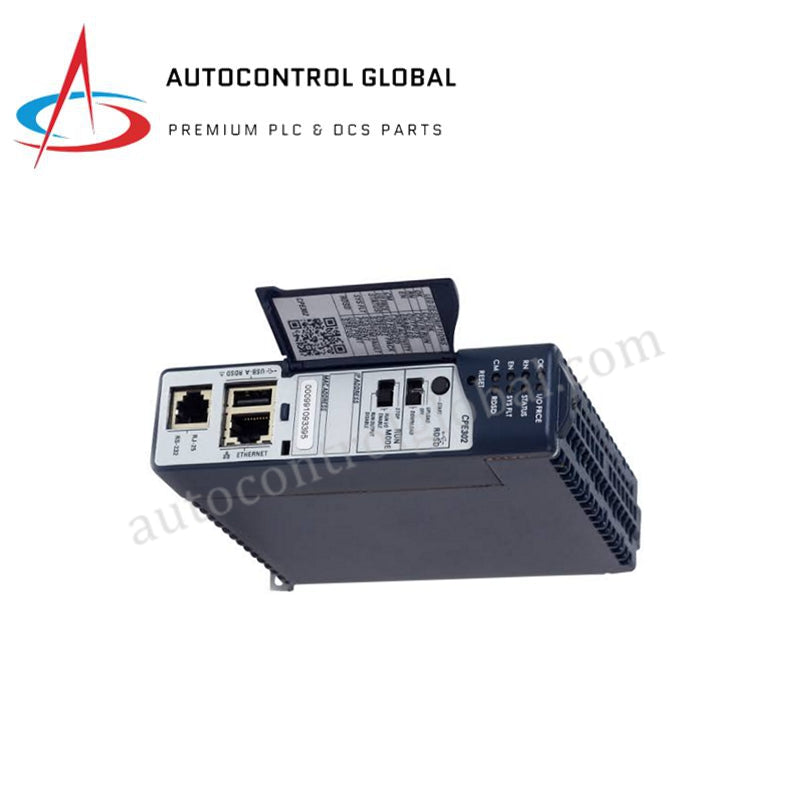

Modul Prosesor CPU PLC GE Fanuc IC693CPU374-GP Seri 90-30
Manufacturer: GE Fanuc
-
Part Number: IC695CPE302
Condition：New with Original Package
Product Type: Prosesor CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul CPU GE Fanuc IC693CPU374-GP Series 90-30
GE Fanuc IC693CPU374-GP, yang juga dikatalogkan sebagai modul CPU IC693CPU374, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan logika pusat dan komunikasi jaringan waktu nyata dalam platform Series 90-30. Didukung prosesor Intel 80486DX4 yang beroperasi pada 133 MHz serta prosesor Ethernet khusus 200 MHz, unit ini memproses hingga 4.000 titik I/O diskret dan 9.999 register word. Modul ini dilengkapi switch Ethernet RJ-45 dua port tertanam yang mendukung SRTP, Modbus TCP/IP, dan EGD, serta dua kanal serial untuk eksekusi antarmuka bus langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC693CPU374-GP |
| Merek | GE Fanuc |
| Asal | AS |
| Berat | 0,68 kg |
| Dimensi | Jejak standar satu slot Series 90-30 |
| Suhu Operasi | 0 hingga +60 derajat C |
| Konsumsi Daya | 1,1 A pada +5 VDC (maksimum 5,5 W) |
| Prosesor | Intel 80486DX4 (CPU utama 133 MHz), koprosesor Ethernet 200 MHz |
| Memori Pengguna | RAM 240 KB dengan pencadangan baterai |
| Antarmuka Ethernet | 2 x port RJ-45 (switch tertanam, 10/100 Mbps) |
| Protokol Ethernet | SRTP, Modbus TCP/IP, Ethernet Global Data (EGD) |
| Antarmuka Serial | Port 1: RS-485 (SNP/SNPX); Port 2: RS-232 DCE |
| Baud Rate Serial | 1.200 hingga 115.200 bps |
| Kapasitas I/O | 4.000 titik diskret, 9.999 register word, 4.096 bit Boolean |
| Indikator Status | LED RUN, STOP, OK, BAT, I/O ENABLE |
Kecepatan Komunikasi Bus Backplane & Integrasi Jaringan
IC693CPU374-GP berinteraksi dengan bus backplane standar Series 90-30, yang mengelola pertukaran data berdensitas tinggi di seluruh rak lokal dan rak ekspansi. Koprosesor komunikasi khusus 200 MHz menangani stack protokol jaringan dari unit eksekusi utama 133 MHz, sehingga mempertahankan waktu siklus pemindaian backplane yang deterministik selama penyiaran Ethernet Global Data (EGD) bervolume tinggi. Struktur memori flash terpasang menyimpan register konfigurasi sistem, sementara RAM nonvolatil mempertahankan status register saat beroperasi melalui baterai cadangan litium.
Pertanyaan yang Sering Diajukan
T: Apa fungsi dua port Ethernet RJ-45 pada IC693CPU374-GP?
J: Dua konektor RJ-45 terhubung ke switch Ethernet tertanam yang mendukung topologi jaringan daisy-chain antarnode menggunakan protokol SRTP, Modbus TCP/IP, atau EGD tanpa switch jaringan eksternal.
T: Bagaimana CPU mempertahankan memori program saat terjadi gangguan daya utama?
J: RAM pengguna 240 KB mengandalkan baterai litium aktif yang dipasang pada pelat depan modul untuk mempertahankan kode program logika, tabel register, dan variabel status sistem.
T: Apa parameter kelistrikan untuk memberi daya pada modul CPU?
J: Modul mengambil daya langsung dari rel catu daya bus backplane Series 90-30, dengan konsumsi 1,1 A pada +5 VDC selama pengoperasian normal.
Panduan Instalasi Lapangan
Matikan daya rak Series 90-30 sebelum memasukkan modul ke Slot 1 yang berdekatan dengan catu daya. Sejajarkan tepi kartu dengan rel pemandu sasis bagian atas dan bawah, lalu tekan unit dengan kuat ke belakang hingga konektor belakang terpasang sepenuhnya ke soket backplane.
Sambungkan kabel jaringan Ethernet ke port RJ-45 menggunakan kabel twisted-pair berpelindung Kategori 5e atau yang lebih tinggi. Arahkan semua jalur komunikasi melalui baki kabel khusus yang terpisah dari jalur daya AC atau kabel induktif bertegangan tinggi untuk mencegah distorsi sinyal. Pastikan konektor baterai cadangan memori terpasang dengan kuat pada soket panelnya sebelum memulihkan daya utama sistem.
