PR6423/00M-030 dengan CON021 – Sistem Pemantauan Getaran Poros EPRO
Manufacturer: Epro
-
Part Number: CON021+PR6423/00M-030
Condition：New with Original Package
Product Type: Sistem Pemantauan Getaran Poros
-
Country of Origin: Germany
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

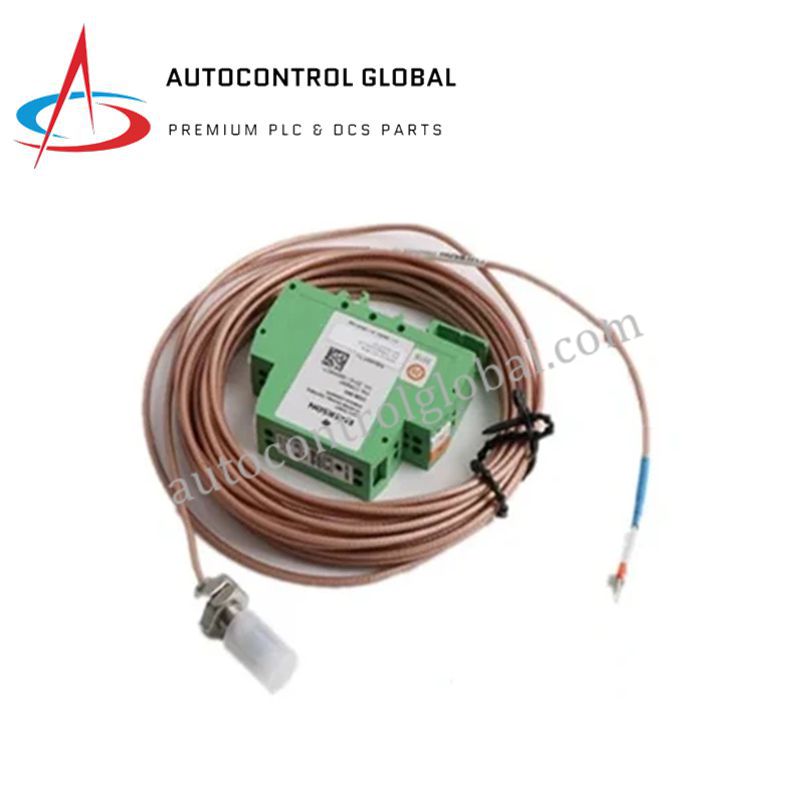

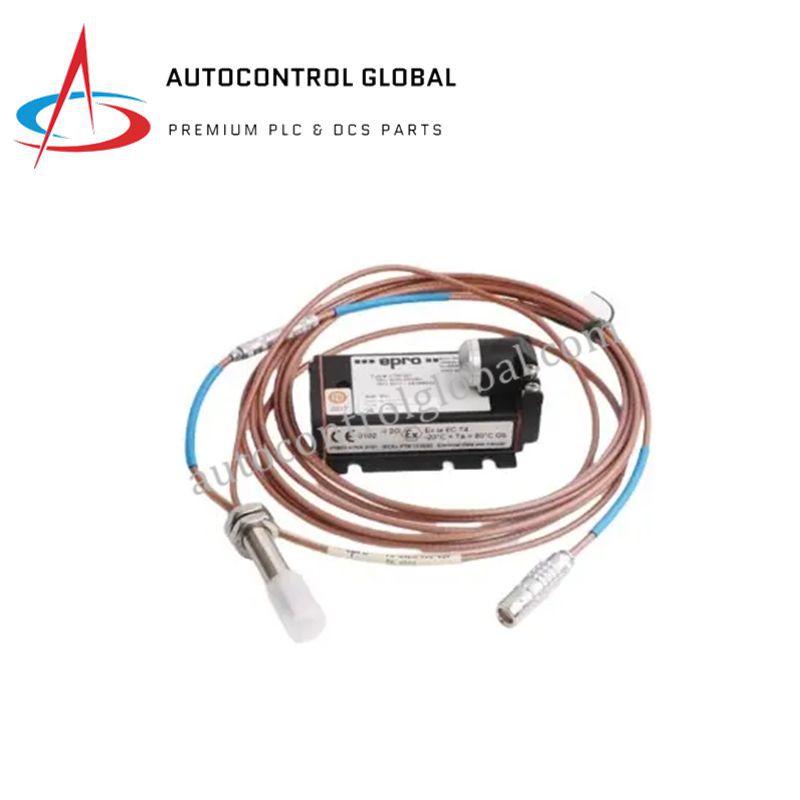

EPRO CON021 + PR6423/00M-030 – Sistem Pemantauan Perpindahan Arus Eddy
Ikhtisar Produk
Sensor EPRO PR6423/00M-030 yang digabungkan dengan konverter CON021 membentuk sistem pemantauan perpindahan arus eddy presisi tinggi tanpa kontak. Sistem ini banyak digunakan pada turbin uap, turbin gas, kompresor, pompa, dan kipas untuk mengukur getaran poros, perpindahan aksial dan radial, serta kecepatan putar. Sistem ini memastikan pemeliharaan prediktif, keselamatan operasional, dan perlindungan mesin yang sesuai dengan API 670.
Sensor mendeteksi perubahan kecil antara ujungnya dan target konduktif, sementara konverter CON021 memproses sinyal menjadi output standar untuk integrasi sistem kontrol.
Fitur Utama

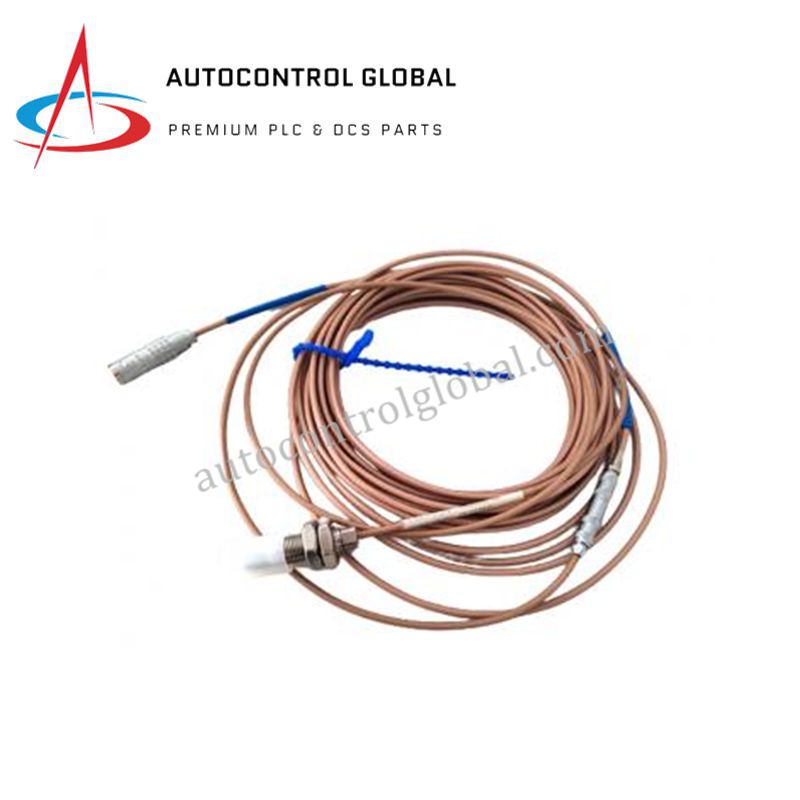

Sensor PR6423/00M-030
-
Pengukuran Tanpa Kontak: Menggunakan teknologi arus eddy untuk memantau perpindahan poros tanpa kontak fisik.
-
Diameter Ujung Sensor: 8 mm untuk konfigurasi pemasangan industri standar.
-
Jangkauan Pengukuran: Hingga 3,0 mm perpindahan radial atau aksial.
-
Konfigurasi Pemasangan: Pemasangan terbalik dengan opsi adaptor plug.
-
Opsi Kabel: Bersarung atau tidak bersarung, dengan konektor LEMO atau kawat polos.
-
Bahan: Rumah stainless steel dan ujung sensor PEEK tahan terhadap minyak, gas, dan pelarut.
-
Ketahanan Guncangan: Mampu menahan guncangan mekanis hingga 40g.
-
Suhu Operasi: –35 °C hingga +160 °C tergantung pada konverter.
-
Perlindungan Lingkungan: Bersertifikat IP untuk lingkungan industri yang keras.
Konverter CON021
-
Kondisi Sinyal: Mengubah sinyal sensor mentah menjadi output DC –4 V hingga –20 V dengan getaran AC tersemat.
-
Respons Frekuensi: Hingga 10 kHz untuk pemantauan getaran dinamis.
-
Waktu Naik: <15 µs untuk respons cepat.
-
Jarak Pemasangan: Mendukung pemasangan hingga 5 meter dari sensor.
-
Klasifikasi Suhu: T6, T4, atau T3 tergantung pada pemasangan dan kondisi lingkungan.
-
Kepatuhan Area Berbahaya: ATEX, IECEx, CSA saat digunakan dengan penghalang bersertifikat.
-
Kalibrasi: Kalibrasi pabrik untuk baja 42CrMo4 (SAE 4140), kalibrasi khusus tersedia.
Spesifikasi Teknis
| Komponen | Spesifikasi |
|---|---|
| Model Sensor | PR6423/00M-030 |
| Model Konverter | CON021 |
| Jangkauan Pengukuran | 0–3,0 mm perpindahan radial atau aksial |
| Diameter Ujung Sensor | 8 mm |
| Sinyal Output | –4 V hingga –20 V DC + getaran AC |
| Rentang Frekuensi | Hingga 10 kHz |
| Akurasi | ±0,1% dari skala penuh |
| Ketahanan Guncangan | Hingga 40g |
| Suhu Operasi | –35 °C hingga +160 °C |
| Jarak Pemasangan | ≤5 meter antara sensor dan konverter |
| Kepatuhan | API 670, ISO 10817-1, DIN 45670, ATEX, IECEx |
FAQ
1. Berapa perpindahan maksimum yang dapat diukur sistem ini?
Sensor PR6423/00M-030 mengukur hingga 3,0 mm perpindahan radial atau aksial.
2. Apakah dapat beroperasi di lingkungan bersuhu tinggi?
Ya, sensor dan konverter beroperasi dengan andal hingga +160 °C tergantung pemasangan.
3. Apakah sistem ini cocok untuk area berbahaya?
Ya, memenuhi standar ATEX, IECEx, dan CSA saat digunakan dengan penghalang bersertifikat.
4. Opsi pemasangan apa yang tersedia?
Sensor mendukung konfigurasi pemasangan terbalik dengan opsi adaptor plug dan panjang kabel yang bervariasi.
5. Konverter mana yang kompatibel dengan sensor ini?
Konverter sinyal CON021 direkomendasikan untuk pemantauan getaran yang sesuai dengan API 670.
