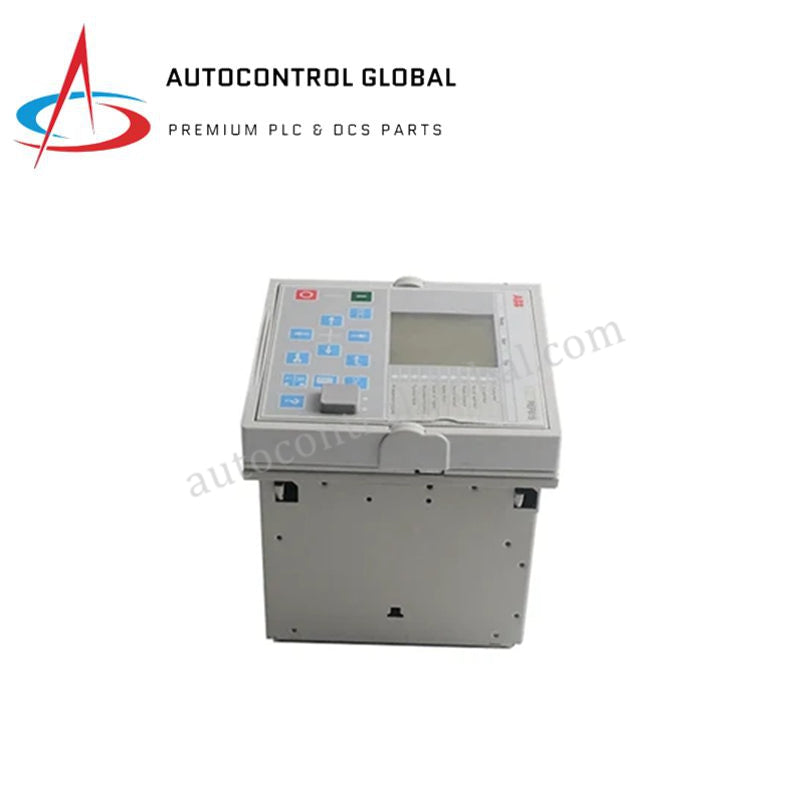

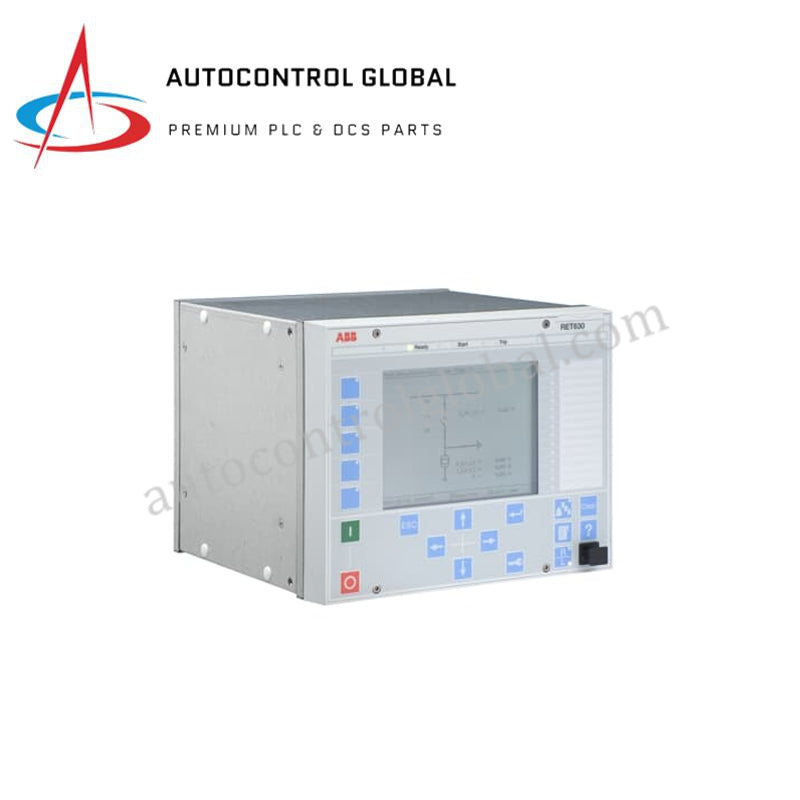

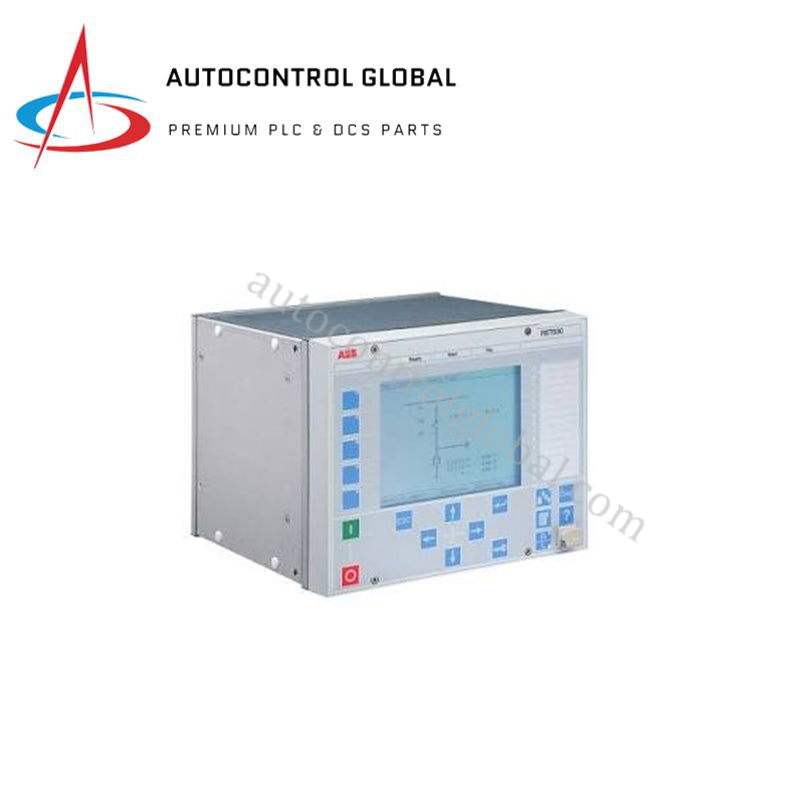

Perlindungan Trafo Relion IED | ABB RET630 1KHL160003R0001B
Manufacturer: ABB
-
Part Number: RET630
Condition：New with Original Package
Product Type: Perangkat Kontrol Proteksi IED
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB RET630 Relion 630 Series Proteksi dan Kontrol Trafo IED
Dikonfigurasi untuk proteksi diferensial trafo multi-slope dan kontrol bay dalam sistem distribusi daya, ABB RET630 (RET630 Proteksi dan Kontrol Trafo IED) menyediakan eksekusi fisik/elektrik langsung. Dengan kode produk 1KHL160003R0001B, perangkat keras mengarahkan sinyal analog transformator arus (CT) dan transformator tegangan (VT) multi-saluran melalui rel kondisioning sinyal internal, menjalankan persamaan logika overexcitation (V/Hz), thermal overload, dan restricted earth fault (REF) sambil mengelola perubahan status kontak biner di seluruh bus backplane sistem.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | RET630 (Kode Pesanan: 1KHL160003R0001B) |
| Merek | ABB |
| Asal | Finlandia |
| Berat | Tidak tersedia (tergantung ukuran chassis) |
| Dimensi | 220 mm (Lebar) x 177 mm (4U) / 265,9 mm (6U) (Tinggi) x 249,5 mm (Kedalaman) |
| Suhu Operasi | -40 °C hingga +70 °C |
| Suhu Penyimpanan | -40 °C hingga +85 °C |
| Konsumsi Daya | Ditenagai melalui tegangan bantu stasiun |
| Fungsi Proteksi | Diferensial trafo multi-slope, restricted earth fault (REF), thermal overload, deteksi inrush, overexcitation (V/Hz), kegagalan pemutus sirkuit |
| Regulasi Tegangan | Regulator tegangan otomatis (AVR) opsional untuk kontrol tap trafo |
| Input/Output | Beberapa input CT/VT, input/output biner yang dapat dikonfigurasi |
| Protokol Komunikasi | IEC 61850 Ed.1 & Ed.2, GOOSE, IEC 61850-9-2 LE, Modbus, DNP3, IEC 60870-5-103 |
| Redundansi Jaringan | Redundansi Ethernet PRP/HSR, cincin self-healing RSTP |
| Rentang Kelembaban | 5% - 95% tanpa kondensasi |
| Matrix Pemasangan | Desain draw-out |
Profil Kontrol Industri & Determinisme Jaringan
Perangkat proteksi beroperasi dalam jaringan deterministik Profinet / EtherNet/IP dan jaringan otomatisasi IEC 61850 asli. Prosesor komunikasi mengoordinasikan konfigurasi Parallel Redundancy Protocol (PRP) dan High-availability Seamless Redundancy (HSR), memastikan latensi pemulihan paket nol selama gangguan loop Ethernet fisik. Skala kepadatan I/O tinggi memetakan sinyal input biner dan kontak trip kecepatan tinggi langsung ke frame GOOSE dengan batas pemrosesan 1 ms, sementara lapisan memori flash perangkat keras internal mempertahankan kompatibilitas firmware flash absolut selama operasi draw-out chassis.
Pertanyaan yang Sering Diajukan
T: Bagaimana RET630 melindungi kompatibilitas firmware flash internal saat menukar modul panel HMI depan?
J: Chassis draw-out mengisolasi sektor penyimpanan non-volatile fisik yang berisi firmware aplikasi utama pada papan CPU utama, memungkinkan penggantian panel tanpa mengganggu kode proteksi atau parameter kalibrasi yang mendasarinya.
T: Apa batasan beban backplane spesifik saat menambahkan kartu analog CT/VT sekunder ke frame 6U?
J: Ekspansi tergantung pada total kemampuan mA dari papan catu daya bantu; penambahan opsi kepadatan I/O memerlukan perhitungan ulang batas bus backplane internal untuk mencegah penurunan tegangan.
T: Bagaimana arsitektur sistem mengelola transmisi frame GOOSE kecepatan tinggi di bawah beban lalu lintas puncak?
J: Pengontrol antarmuka jaringan internal melewati latensi stack standar, mendedikasikan register antrian khusus secara eksklusif untuk pesan interlocking antar-relay prioritas agar latensi transmisi tetap di bawah 1 ms.
Panduan Instalasi Lapangan
Pasang frame unit draw-out dalam potongan panel yang ditentukan atau matrix rak 19 inci, amankan semua titik pemasangan perimeter untuk meredam getaran lokal. Sambungkan semua sirkuit sekunder transformator arus dan transformator tegangan eksternal langsung ke blok terminal belakang yang kuat, pastikan semua sambungan terminal ditekan secara mekanis untuk meminimalkan impedansi kontak.
Teknisi lapangan harus mengarahkan kabel kontrol biner tegangan rendah, kabel komunikasi, dan serat optik melalui jalur kawat baja yang terpisah dan dibumikan sepenuhnya dari jalur daya utama AC berarus tinggi. Sambungkan terminal pembumian frame utama ke batang bumi master gardu menggunakan tali tembaga tebal. Pastikan konfigurasi aliran udara enclosure menjaga mikroklimat internal dalam rentang wajib -40 °C hingga +70 °C sebelum menerapkan tegangan operasional untuk pemeriksaan validasi loop.
