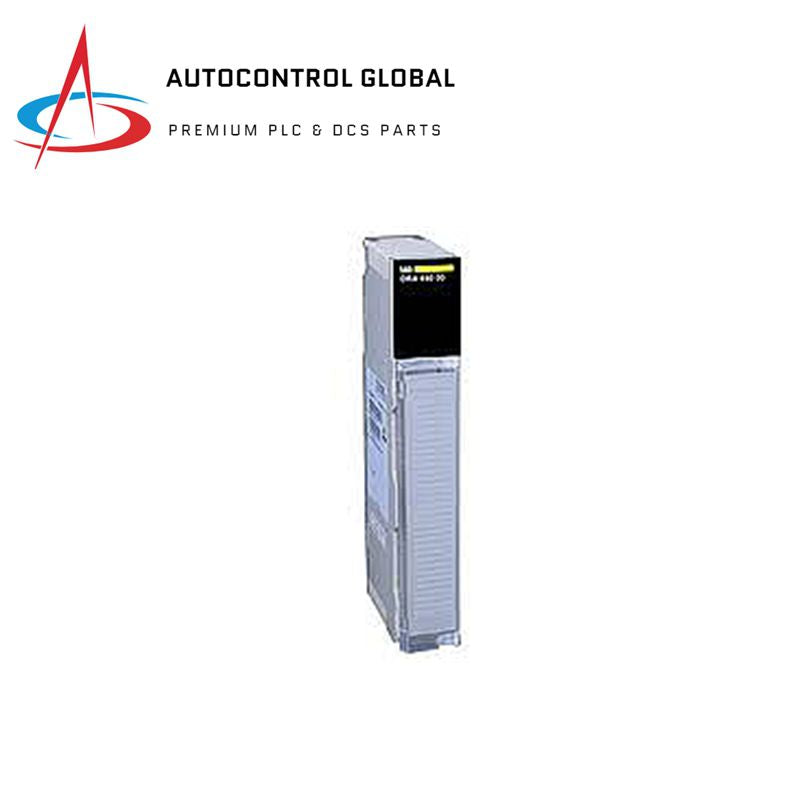

Modul Input Diskrit Schneider 140DRC83000

Deskripsi

Modul output diskrit Schneider 140DRC83000 adalah modul output relay diskrit yang dirancang untuk platform otomasi Modicon Quantum. Modul ini memiliki 8 output diskrit dan cocok untuk berbagai aplikasi industri.

Fitur

• Jenis Produk: Modul Output Relay Diskrit
• Jumlah Output: 8
• Jenis Kontak: 1 NO/NC
• Bentuk Kontak: Form C
• Tegangan Output: 20…250 V AC, 30…150 V DC, 5…30 V DC
• Arus Beban Maksimum:
  • 100 mA (30…50 V DC, L/R = 10 ms)
  • 2 A (250/30 V AC/DC, tungsten)
  • 3 A (250/30 V AC/DC)
  • 300 mA (30…50 V DC, resistif)
  • 5 A (250/30 V AC/DC, resistif pada 60°C)
• Arus Lonjakan: 20 A selama 10 ms (kapasitif)
• Frekuensi Switching: 30 Hz (beban resistif)
• Kapasitas Switching: 1250 VA (resistif)
• Waktu Respon:
  • 10 ms (dari status 0 ke status 1)
  • 20 ms (dari status 1 ke status 0)
• Daya Tahan Mekanis: 10.000.000 siklus
• Daya Tahan Elektrik:
  • 100.000 siklus (100 mA, 30…150 V DC, L/R = 10 ms)
  • 100.000 siklus (30…150 V DC, relay perantara)
  • 100.000 siklus (300 mA, 30…150 V DC, resistif)
  • 100.000 siklus (5 A, 30 V DC, resistif)
  • 200.000 siklus (5 A, 250 V AC, resistif)
  • 50.000 siklus (500 mA, 30…150 V DC, resistif)
• Perlindungan Tegangan Lebih: Internal dengan varistor, 275 V
• Isolasi:
  • 1780 Vrms AC selama 1 menit (antara saluran)
  • 2500 V DC selama 1 menit (antara saluran dan bus)
• Dissipasi Daya: 2,75 W + (0,5 x jumlah titik yang aktif)
• Marking: CE
• Sinyal Lokal:
  • 1 LED (hijau) untuk komunikasi bus (Aktif)
  • 1 LED (merah) untuk kesalahan eksternal terdeteksi (F)
  • 8 LED (hijau) untuk status input
• Kebutuhan Arus Bus: 560 mA
• Format Modul: Standar
• Berat Bersih: 0,3 kg

Spesifikasi Teknis

• Sertifikasi Produk: C-Tick, GOST, GL, RMRS, FM Class 1 Division 2, ABS, DNV, RINA
• Standar: UL 508, CSA C22.2 No 142
• Ketahanan terhadap Pelepasan Elektrostatik:
  • 4 kV kontak (IEC 801-2)
  • 8 kV udara (IEC 801-2)
• Ketahanan terhadap Medan Elektromagnetik: 10 V/m (80…2000 MHz, IEC 801-3)
• Suhu Operasi: 0…60°C
• Suhu Penyimpanan: -40…85°C
• Kelembaban Relatif: 95% tanpa kondensasi
• Altitude Operasi: ≤ 5000 m
• Unit Kemasan:
  • Paket 1: 1 unit, 474 g, tinggi 5 cm, lebar 17 cm, panjang 31 cm
  • Paket 2: 7 unit, 3,318 kg, tinggi 30 cm, lebar 30 cm, panjang 40 cm
• Keberlanjutan: Produk Green Premium, sesuai dengan Direktif EU RoHS, bebas Merkuri, sesuai dengan Regulasi RoHS China, sesuai dengan WEEE
