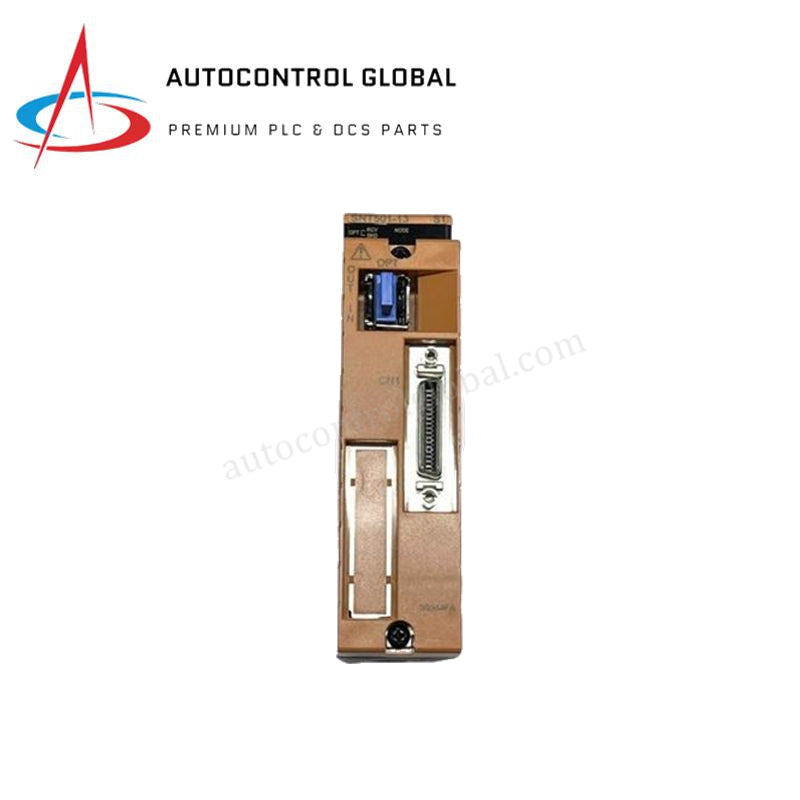

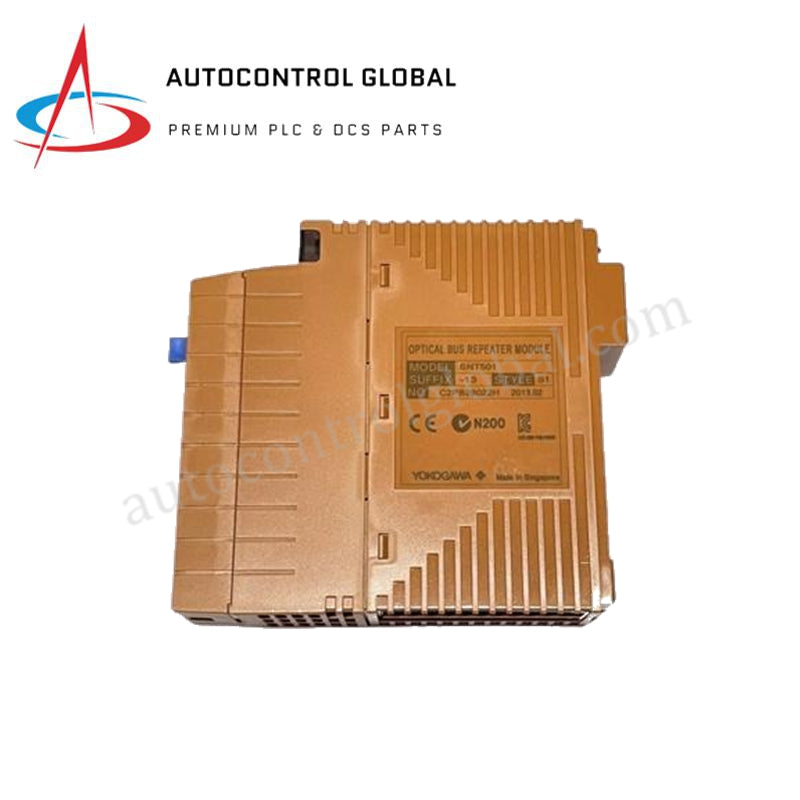

SNT501-13 Pengulang Bus Optik Yokogawa | Stok Baru & Asli

Dikonfigurasi untuk konversi sinyal optik-ke-elektrik dalam sistem CENTUM CS 3000/EX, Yokogawa SNT501-13 (SNT501) Modul Pengulang Bus Optik menyediakan eksekusi fisik/elektrik langsung. Perangkat keras ini beroperasi sebagai perangkat terminal sisi slave yang menerima vektor data optik diferensial dari unit pengulang master yang sesuai melalui kabel serat optik inti ganda dan menerjemahkan aliran data kembali menjadi sinyal bus elektrik. Fungsi ini memungkinkan sinkronisasi waktu nyata deterministik di seluruh rak pemrosesan input/output lokal dan jarak jauh tanpa mengubah struktur paket data.

Spesifikasi Perangkat Keras

Loop Kontrol Proses dan Konfigurasi Lapangan Optik

Arsitektur antarmuka menggunakan koneksi serat fisik untuk melaksanakan isolasi galvanik absolut antara segmen chassis yang berbeda. Dengan menerjemahkan frame komunikasi standar menjadi pulsa cahaya, sistem menghindari risiko offset grounding yang terkait dengan kabel tembaga tradisional, memastikan stabilitas total untuk jalur protokol loop 4-20 mA HART paralel yang berjalan berdekatan. Komponen optik sepenuhnya terisolasi dari interferensi elektromagnetik (EMI), menekan gangguan silang dan fluktuasi tegangan dasar. Ini memastikan modul analog yang berdekatan, yang memerlukan algoritma kompensasi sambungan dingin (CJC) yang presisi atau isolasi antar saluran individual, memproses input proses tanpa mengalami gangguan noise atau kesalahan loop grounding.

Pertanyaan yang Sering Diajukan

T: Apa persyaratan arsitektur sistem terkait pasangan modul untuk perangkat ini?

J: Modul slave tidak dapat beroperasi sendiri atau berkomunikasi langsung dengan konverter media standar. Modul ini memerlukan tautan peer khusus dengan Modul Pengulang Master SNT401 untuk menyelesaikan loop terjemahan bus optik-ke-elektrik.

T: Apakah modul mendukung prosedur pemasangan hot-swap fisik selama runtime?

J: Tidak. Melepas atau memasang modul saat chassis sistem dalam keadaan menyala dapat menyebabkan gangguan sinyal tak terduga atau kesalahan sementara pada bus ESB lokal. Catu daya rak harus diisolasi sebelum melakukan prosedur penggantian modul.

T: Bagaimana variasi konfigurasi serat memengaruhi jarak komunikasi maksimum?

J: Jarak transmisi standar berkisar dari 500 m hingga 5 km menggunakan infrastruktur serat multi-mode. Dalam konfigurasi sistem tertentu yang menggunakan Vnet/IP R1.03 atau lebih tinggi, batas operasional maksimum diperpanjang hingga 10 km, asalkan kerugian penyisipan tetap dalam batas yang ditentukan.

Panduan Instalasi Lapangan

• Putuskan semua jalur pelacakan daya utama ke chassis antarmuka ESB lokal sebelum memasang kartu ke slot yang ditentukan.
• Bersihkan semua permukaan serat optik dengan alat pembersih bebas serat khusus sebelum menghubungkan kabel inti ganda ke port OPT IN/OUT.
• Perhatikan toleransi radius lengkung minimum yang ketat saat mengarahkan kabel serat optik di dalam enclosure marshalling untuk mencegah pelemahan sinyal atau patahnya serat secara fisik.
• Jaga pemisahan penuh antara kabel distribusi tembaga lapangan dan jaringan optik untuk mengoptimalkan keuntungan isolasi galvanik total.
• Pastikan tuas pengunci mekanis terkunci sepenuhnya dengan kerangka chassis untuk memastikan modul terhubung ke ground melalui jalur backplane sistem.
