Modul CPU Kontrol Lapangan Yokogawa CP701 S1
Manufacturer: Yokogawa
-
Part Number: CP701 S1
Condition：New with Original Package
Product Type: Prosesor CPU
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

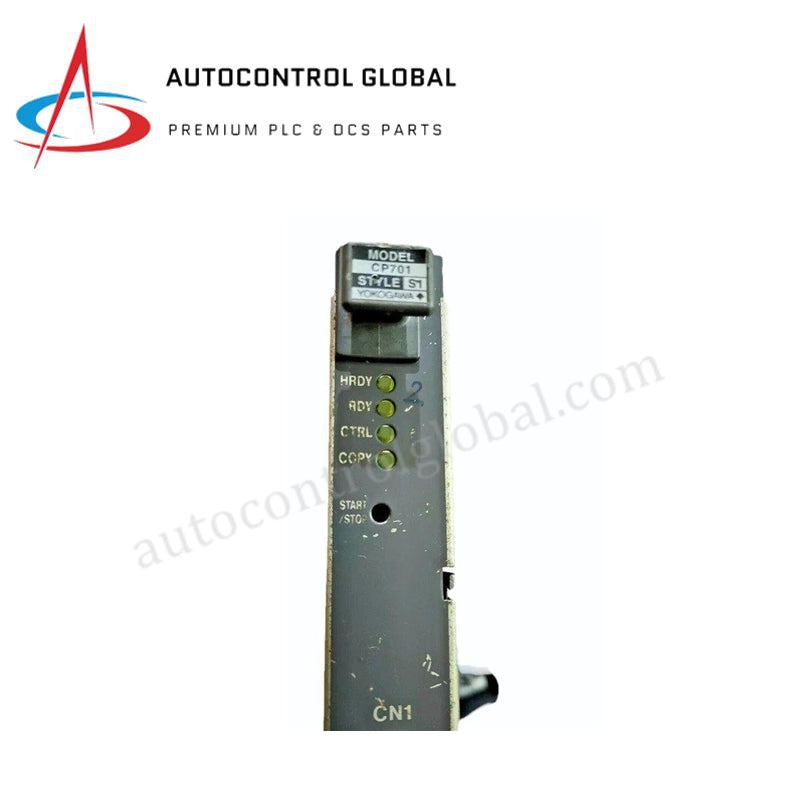

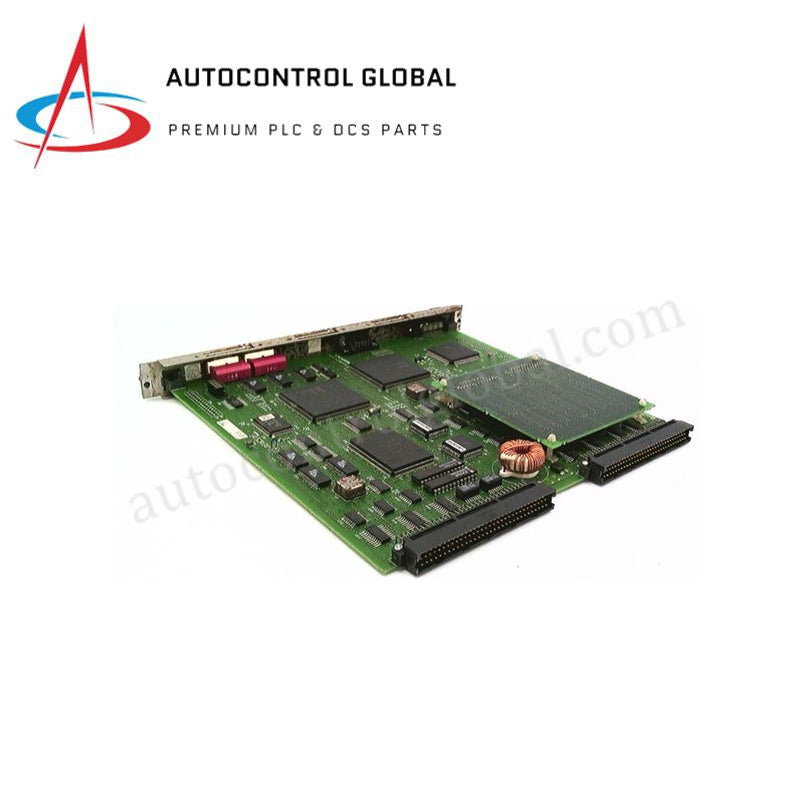

Modul CPU Kontrol Lapangan Yokogawa CP701 S1
Yokogawa CP701 S1, yang juga tercatat sebagai modul CPU Kontrol Lapangan CP701, berfungsi sebagai komponen perangkat keras khusus untuk menjalankan logika kontrol waktu nyata dan memproses data proses dalam sistem kontrol terdistribusi CENTUM.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | CP701 S1 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.3 kg |
| Dimensi | 254 mm $\times$ 51 mm $\times$ 279 mm |
| Suhu Operasi | 0 deg C hingga 50 deg C (Lihat dokumentasi teknis FCS) |
| Konsumsi Daya | Disuplai melalui rak backplane dari catu daya FCS host |
| Prosesor | R4300 MPU |
| Frekuensi Clock | 75 MHz internal, 25 MHz eksternal |
| Memori Utama | 8 MB dengan ECC |
| Arsitektur Sistem | Sistem Kontrol Terdistribusi CENTUM CS |
Protokol Loop HART 4-20 mA dan Isolasi Kanal
Modul ini berinteraksi langsung dengan arsitektur instrumentasi lapangan melalui dukungan integrasi protokol loop HART 4-20 mA menggunakan kartu input/output yang terhubung. Batas isolasi antarkanal melindungi rangkaian konversi analog level rendah dari interferensi listrik mode bersama di seluruh slot bus backplane. Selain itu, blok pemrosesan kompensasi sambungan dingin (CJC) internal mempertahankan akurasi pengukuran selama pengondisian sinyal termokopel tanpa menimbulkan penyimpangan transmisi.
Pertanyaan yang Sering Diajukan
T: Apakah modul CPU CP701 S1 dapat ditukar saat sistem sedang aktif menjalankan loop?
J: Prosedur pemasangan dan pelepasan saat sistem aktif bergantung sepenuhnya pada rancangan daya backplane Field Control Station dan status pemasangan pasangan pengontrol redundan; periksa kebijakan rak sebelum melakukan penanganan.
T: Bagaimana memori menangani deteksi kesalahan saat runtime?
J: Memori utama 8 MB dilengkapi logika perangkat keras kode koreksi kesalahan (ECC) untuk mendeteksi dan mengoreksi kerusakan memori satu bit secara otomatis selama siklus eksekusi.
T: Tindakan pencegahan apa yang diperlukan saat memperbarui versi perangkat lunak sistem?
J: Pastikan verifikasi kompatibilitas firmware secara menyeluruh terhadap basis data stasiun rekayasa CENTUM target sebelum memulai rangkaian flashing memori.
Pedoman Instalasi Lapangan
- Matikan seluruh sasis Field Control Station sebelum memasukkan atau mengeluarkan modul CPU dari slot dasar yang ditentukan.
- Hubungkan pergelangan tangan Anda ke ground menggunakan gelang pelepasan muatan listrik statis (ESD) bersertifikat untuk melindungi mikroprosesor dan komponen memori yang sensitif.
- Sejajarkan modul secara paralel dengan rel pemandu kartu dan berikan tekanan yang stabil serta merata hingga konektor backplane mekanis terpasang sepenuhnya.
- Periksa indikator status diagnostik panel depan saat sistem dinyalakan untuk memastikan eksekusi prosesor dan koneksi bus komunikasi berjalan normal.
