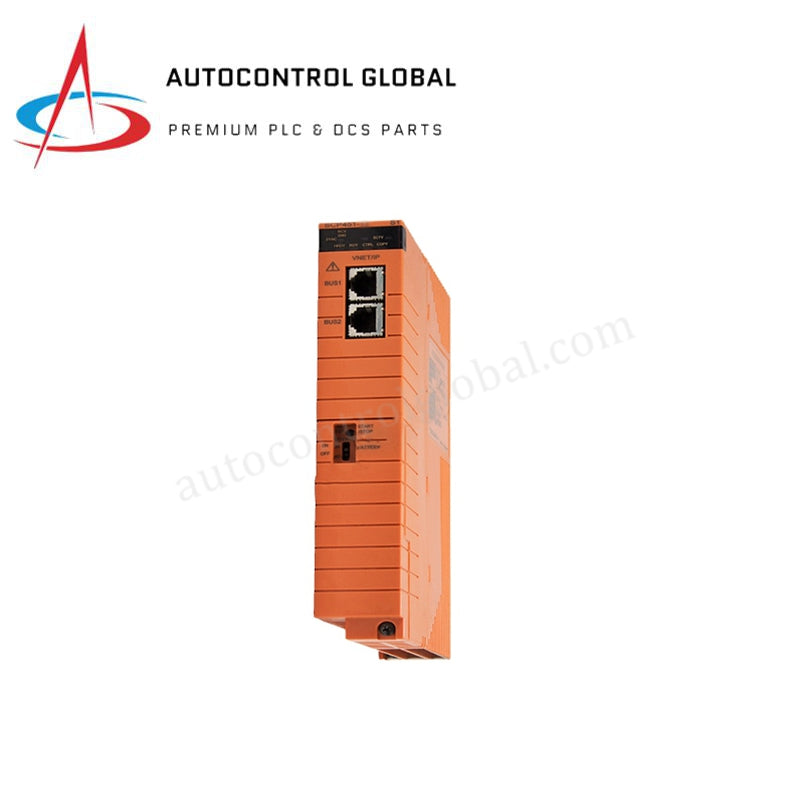

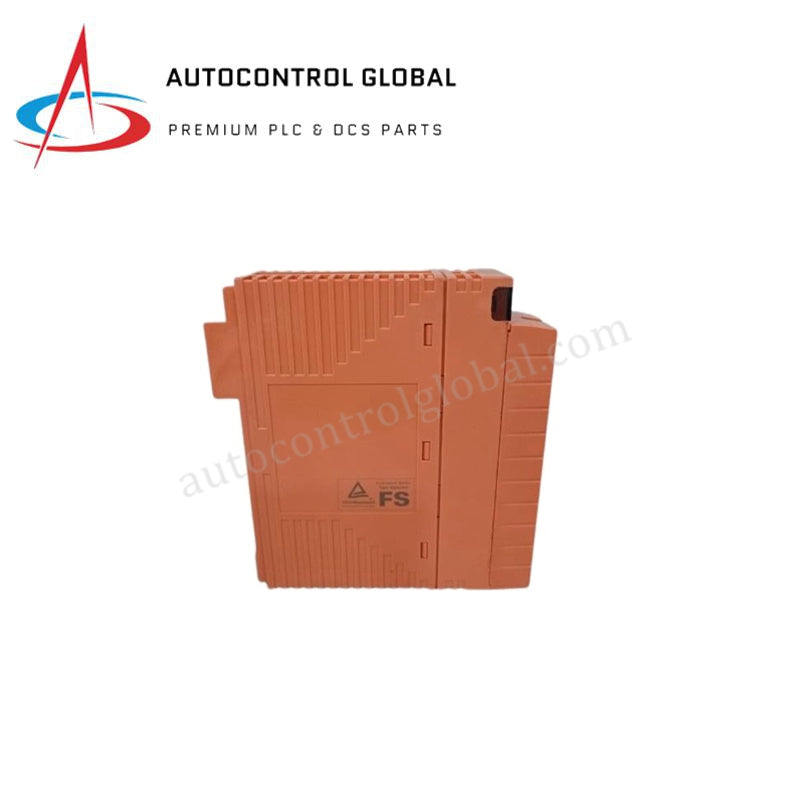

Modul Prosesor ProSafe-RS Yokogawa SCP451-11 S1
Manufacturer: Yokogawa
-
Part Number: SCP451-11 S1
Condition：New with Original Package
Product Type: Modul Prosesor
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Prosesor Yokogawa SCP451-11 S1 ProSafe-RS
Yokogawa SCP451-11 S1, yang juga tercatat sebagai Modul Prosesor ProSafe-RS SCP451-11, berfungsi sebagai komponen perangkat keras khusus untuk eksekusi berorientasi keselamatan dalam platform Safety Instrumented System (SIS) ProSafe-RS.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | SCP451-11 S1 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 2.0 kg |
| Dimensi | Profil slot enclosure ProSafe-RS standar |
| Suhu Operasi | 0 derajat C hingga 50 derajat C (Lihat dokumentasi unit kontrol keselamatan) |
| Konsumsi Daya | Disuplai melalui bus backplane dari chassis ProSafe-RS utama |
| Prosesor | MIPS R5000 |
| Memori Utama | 32 MB |
| Penyimpanan | Memori flash untuk program aplikasi; NVRAM untuk data operasional |
| Antarmuka Komunikasi | Vnet/IP redundan-ganda (100 Mbps) dan antarmuka bus ESB |
Eksekusi Kontrol Kritis Keselamatan dan Redundansi
Modul ini mengoordinasikan eksekusi logika keselamatan melalui arsitektur MIPS R5000 internalnya, dengan mengirimkan bingkai diagnostik melalui saluran jaringan Vnet/IP redundan-ganda. Isolasi listrik antar saluran dan watchdog perangkat keras bawaan memantau integritas sistem secara terus-menerus, mempertahankan jalur eksekusi keadaan fail-safe saat mendeteksi gangguan kritis. Selain itu, konfigurasi pengontrol dupleks menyinkronkan keadaan memori di antara dua modul untuk mencapai ketersediaan tinggi dalam aplikasi penghentian darurat.
Pertanyaan yang Sering Diajukan
T: Apakah modul SCP451-11 S1 dapat diganti saat sistem dialiri daya?
J: Penggantian saat sistem beroperasi sepenuhnya bergantung pada desain rak tertentu dan status pasangan sistem redundan; verifikasi kebijakan daya pengontrol keselamatan sebelum melepas modul.
T: Bagaimana modul redundan-ganda menyinkronkan eksekusi logika kontrol keselamatan?
J: Sinkronisasi berlangsung melalui jalur antar-modul berkecepatan tinggi khusus pada backplane, dengan pemeriksaan silang register memori dan bit status perangkat keras secara terus-menerus.
T: Tindakan apa yang diperlukan selama pembaruan firmware pada kartu prosesor keselamatan?
J: Pembaruan harus mengikuti prosedur workstation rekayasa yang tersertifikasi untuk mencegah gangguan pada keadaan safety integrity level (SIL).
Pedoman Instalasi Lapangan
- Pastikan chassis node keselamatan ProSafe-RS ditanahkan dengan benar sebelum memasukkan modul.
- Gunakan pelindung pergelangan tangan yang sesuai untuk pelepasan muatan elektrostatik (ESD) guna melindungi mikroprosesor dari kerusakan akibat listrik statis.
- Sejajarkan modul secara paralel dengan rel pemandu kartu, lalu tekan dengan stabil hingga konektor internal terpasang sepenuhnya.
- Periksa indikator LED diagnostik saat sistem dinyalakan untuk memastikan operasi CPU yang valid dan status tautan jaringan redundan.
