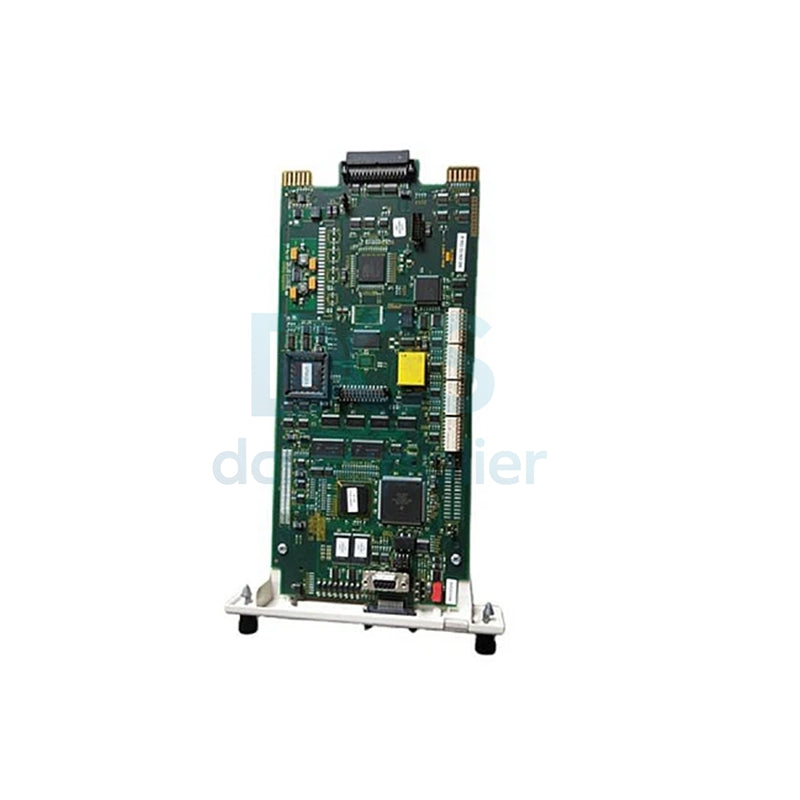

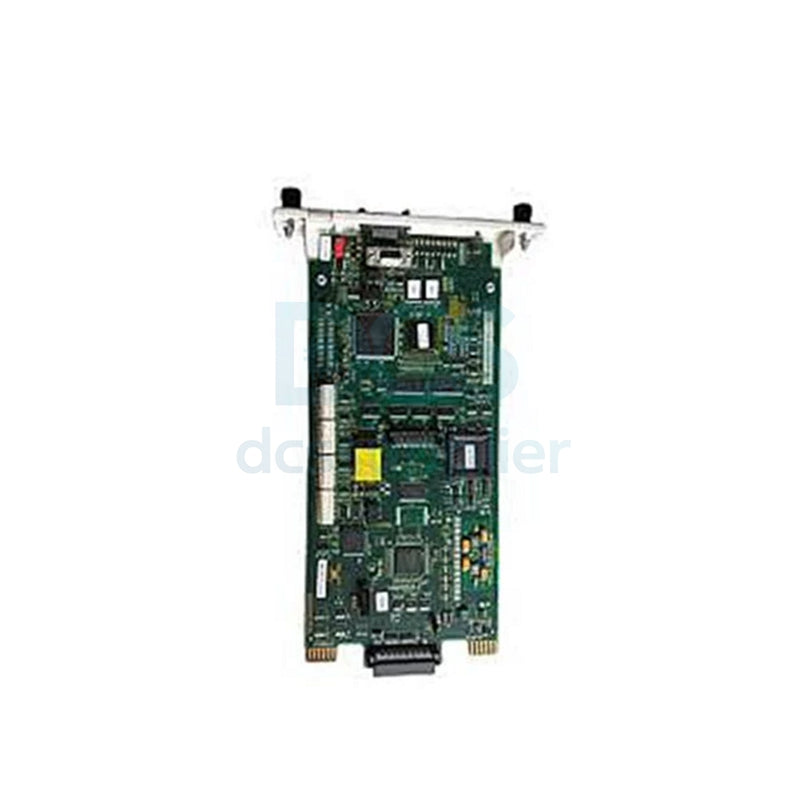

Mod Injap Servo ABB Bailey IMICV01 untuk Rak PLC/DCS

Deskripsi Produk

Gambaran Keseluruhan Kawalan Servo Ketepatan Tinggi

IMICV01 (Nombor Bahagian: IMICV01) adalah Modul Antara Muka Injap Servo berprestasi tinggi yang direka khusus untuk sistem ABB Harmony Rack (Symphony Plus / INFI 90). Modul ini berfungsi sebagai jambatan elektromekanikal penting antara Sistem Kawalan Teragih (DCS) digital dan mesin servo yang dikendalikan secara hidraulik atau pneumatik. IMICV01 (Model: IMICV01) menyediakan isyarat arus atau voltan pemandu yang tepat yang diperlukan untuk meletakkan injap servo dengan resolusi tinggi, memastikan kawalan deterministik dalam aplikasi yang mencabar seperti sistem pengawal turbin stim dan penentuan kedudukan hidraulik berat. Dengan mengintegrasikan gelung maklum balas terus ke dalam seni bina Harmony Rack, ia mengekalkan ketepatan gelung tertutup walaupun dalam keadaan proses yang tidak stabil.

Spesifikasi Teknikal Terperinci

IMICV01 (IMICV01) direka untuk mengekalkan integriti isyarat dan tindak balas berkelajuan tinggi dalam persekitaran yang mudah terganggu.

• Pengilang: ABB / Bailey Controls

• Nombor Model: IMICV01

• Jenis Produk: Modul Antara Muka Injap Servo

• Keserasian Sistem: Harmony Rack, INFI 90, Symphony Plus

• Fungsi Utama: Kawalan gelung tertutup injap yang dikendalikan servo

• Kuasa Masukan: 24 VDC (Kuasa logik papan belakang)

• Output Pemandu: Gelung arus/voltan yang boleh dikonfigurasikan untuk gegelung injap servo

• Antara Muka Komunikasi: Bas Modul Harmony Rack

• Penentuan Alamat: Konfigurasi suis DIP untuk penentuan alamat perkakasan

• Diagnostik: LED terbina dalam untuk Kesihatan Modul, Status Bas, dan Kerosakan Gelung

• Pengasingan: Pengasingan galvanik antara isyarat sisi lapangan dan litar logik

• Suhu Operasi: -40 °C hingga +70 °C (-40 °F hingga 158 °F)

• Suhu Penyimpanan: -40 °C hingga +85 °C (-40 °F hingga 185 °F)

• Pemasangan: Modul satu slot dalam Rak Harmony/INFI 90 MMU

• Berat Bersih: 0.34 kg (0.75 lbs)

• Berat Penghantaran: 3 kg (Termasuk pembungkusan industri pelindung)
