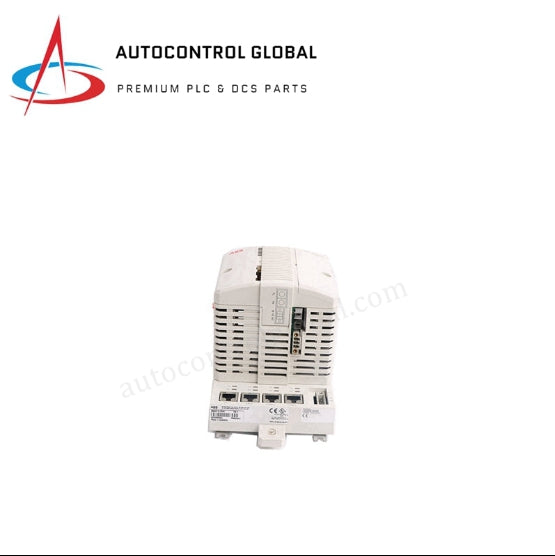

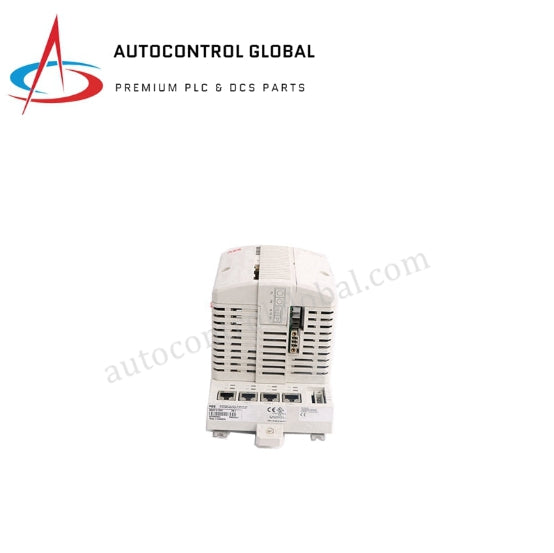

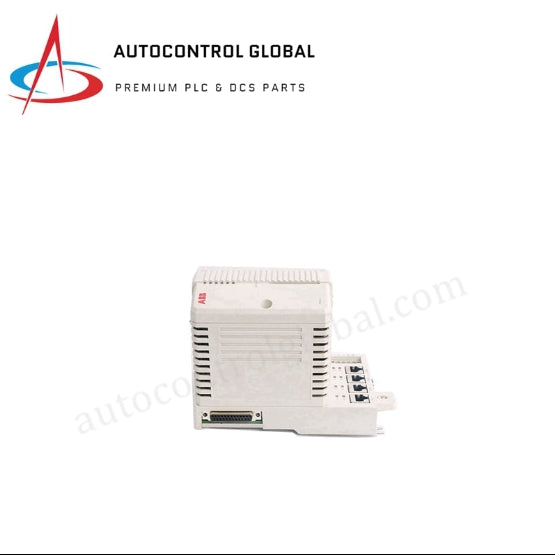

Unit Pemproses Pengawal ABB PM860K01 Advant 800xA AC800M

Kit Unit Pemproses ABB PM860K01

ABB PM860K01 (PM860 Unit Pemproses), berfungsi sebagai Modul Pemproses PM860 utama yang digunakan untuk melaksanakan logik kawalan dan mengurus komunikasi di seluruh platform ABB AC 800M.

Spesifikasi Perkakasan

Kawalan & Pemprosesan Industri

Arkitektur PM860 menguruskan gelung kawalan kompleks melalui perkakasan pemprosesan industri khusus, memastikan pelaksanaan masa kitaran berkelajuan tinggi dalam persekitaran AC 800M. Perisian tegar modul menyediakan sokongan asli untuk redundansi CPU, membolehkan penyegerakan berpasangan apabila dua modul beroperasi dalam konfigurasi ketersediaan tinggi. Komunikasi sistem bergantung pada backplane bas CEX yang deterministik, yang memudahkan pertukaran data latensi rendah dengan modul I/O dan antara muka komunikasi seperti CI854 atau CI867. Keserasian flash perisian tegar diuruskan melalui antara muka Control Builder, memastikan keselarasan dengan versi perisian sistem kawalan 800xA.

Soalan Lazim

S: Adakah pemproses PM860K01 menyokong operasi CPU redundan?

J: Ya, modul ini menyokong redundansi apabila dipasangkan dengan pemproses PM860 sekunder, memudahkan peralihan failover lancar untuk aplikasi kawalan ketersediaan tinggi.

S: Apakah keperluan untuk kemas kini perisian tegar pada unit ini?

J: Kemas kini perisian tegar dilakukan melalui perisian konfigurasi Control Builder. Pengguna mesti memastikan imej binari sepadan dengan revisi perkakasan khusus modul PM860 untuk mengelakkan ralat konfigurasi.

S: Bolehkah unit ini ditukar panas semasa operasi?

J: Walaupun modul komunikasi bas CEX menyokong penukaran panas, unit pemproses utama memerlukan penutupan terkawal atau peralihan ke keadaan sedia sebelum dikeluarkan secara fizikal dari plat asas TP830 untuk mengelakkan gangguan proses.

Garis Panduan Pemasangan Lapangan

• Pemasangan Plat Asas: Pasangkan plat asas TP830 pada rel DIN mendatar atau menegak. Pastikan plat asas diasingkan dengan betul ke casis kabinet untuk menyediakan laluan pulangan yang berkesan bagi bunyi elektrik.
• Pemasangan Modul: Selaraskan modul PM860 dengan rel panduan TP830. Geser modul ke posisi sehingga penyambung bas CEX terpasang sepenuhnya dan kunci mekanikal berbunyi klik ke posisi terkunci.
• Sambungan Ethernet: Gunakan kabel terlindung Cat5e atau Cat6 untuk port CN1 dan CN2. Sahkan bahawa laluan kabel mengekalkan jarak minimum dari talian kuasa voltan tinggi untuk mengelakkan induksi isyarat.
• Bekalan Kuasa: Sambungkan sumber kuasa 24 VDC yang dikawal ke plat asas. Sahkan bahawa voltan input berada dalam toleransi operasi yang ditetapkan sebelum memulakan urutan boot pemproses.
