Modul Output Negeri Pepejal AC 16-titik Allen-Bradley 1769-OA16

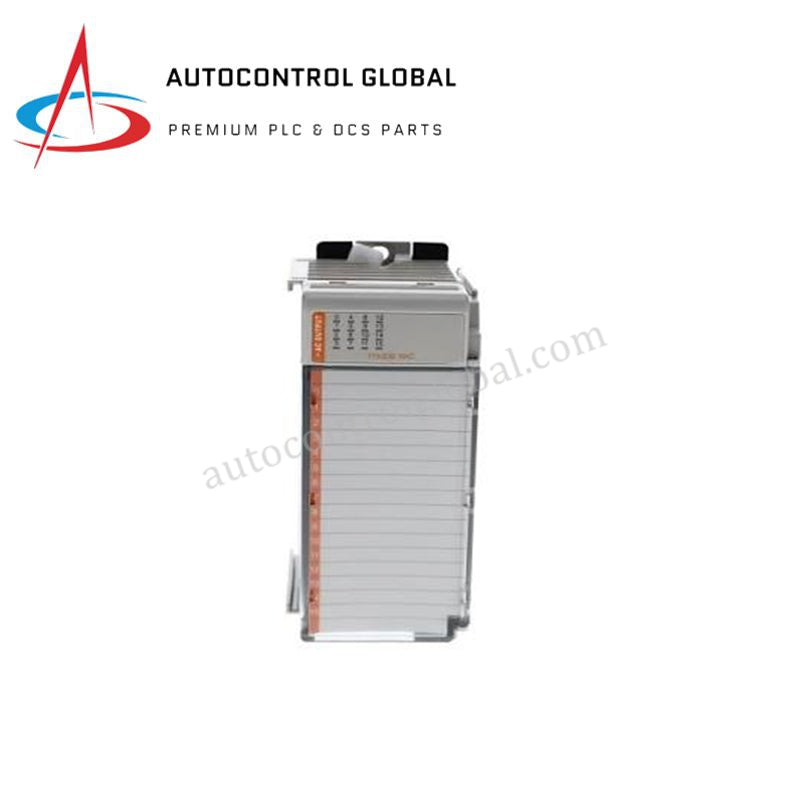

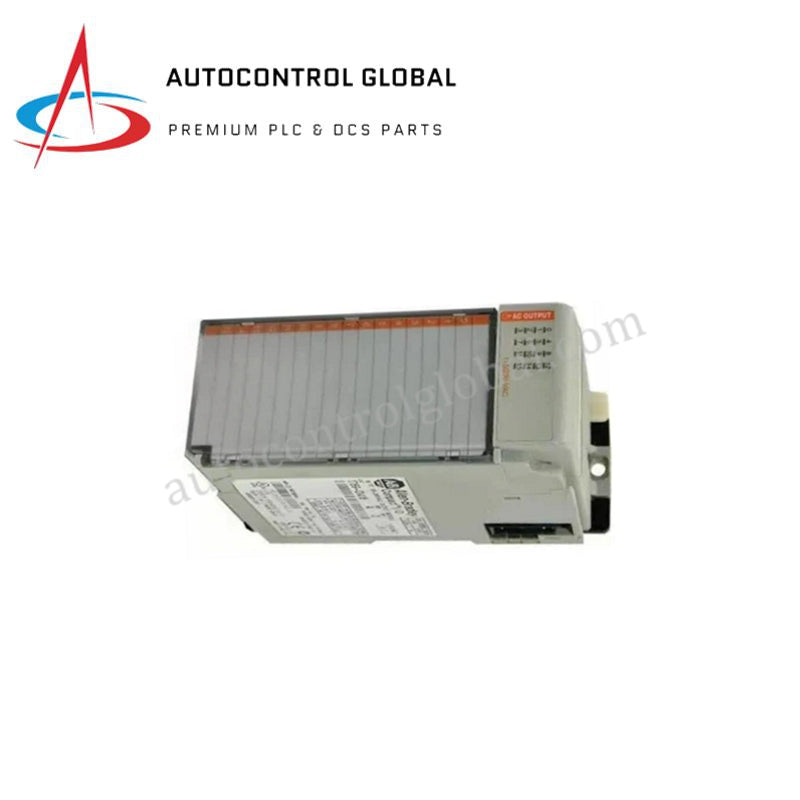

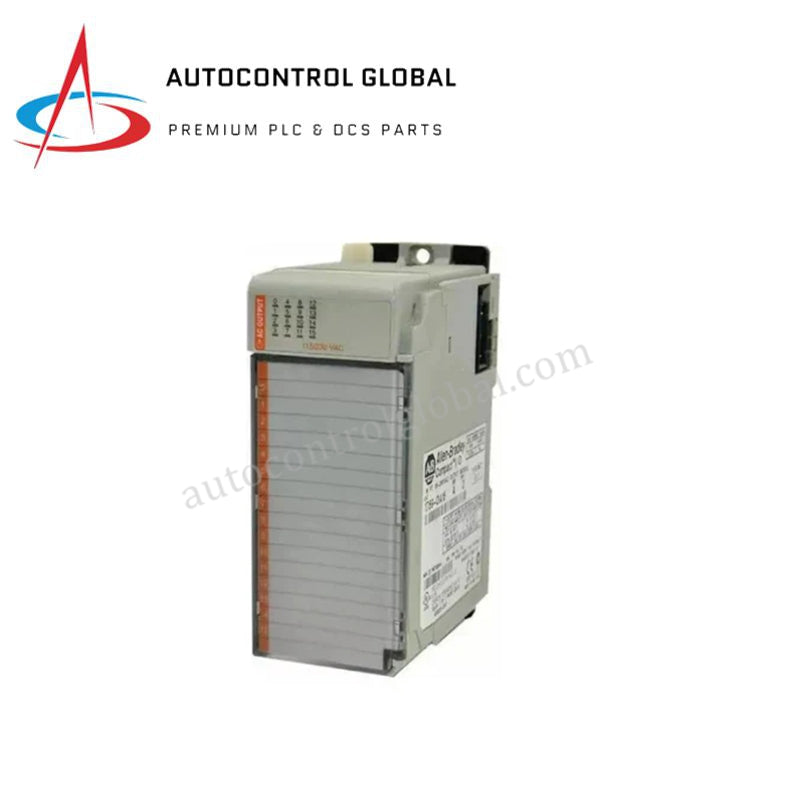

Modul I/O Kompak Allen-Bradley 1769-OA16

Allen-Bradley 1769-OA16, juga dikatalogkan sebagai 1769-OA16 Modul Output Digital, berfungsi sebagai komponen perkakasan khusus untuk suis keadaan pepejal beban AC dalam platform pengawal CompactLogix. Dikonfigurasi dengan 16 titik output yang disusun dalam dua kumpulan terasing masing-masing lapan saluran, perhimpunan ini melaksanakan suis elektrik bebas merentas julat voltan dari 85 hingga 265 VAC pada frekuensi 47 hingga 63 Hz. Seni bina keadaan pepejal menghapuskan kehausan sentuhan mekanikal sambil mengendalikan sehingga 0.25 A setiap saluran dengan had arus modul berterusan agregat sebanyak 2.0 A. Struktur logik dalaman menarik kuasa terus dari backplane sistem, menggunakan arus nominal pada 5.1 VDC untuk mengekalkan kemas kini bingkai komunikasi.

Spesifikasi Perkakasan

Ciri Kawalan & Pemacu Industri

Reka bentuk elektrik berinteraksi dengan parameter kelajuan komunikasi bas backplane untuk memproses peralihan keadaan output dalam kitaran deterministik. Untuk menampung pelbagai peranti lapangan, susun atur modul menyediakan kumpulan terminal terasing yang membenarkan topologi pengedaran 120 VAC dan 240 VAC berasingan wujud pada satu modul tanpa litar pintas fasa dalaman. Sistem mengekalkan parameter pemantauan berterusan melalui LED diagnostik diskret, menyelaraskan keperluan penskalaan ketumpatan I/O dengan kekangan volum panel kawalan yang ketat. Struktur pemprosesan logik fizikal mengesahkan keserasian firmware flash sepenuhnya merentas pautan bekalan kuasa standard 1769-PA2, 1769-PB2, 1769-PA4, dan 1769-PB4 dalam had jarak fizikal maksimum lapan modul.

Soalan Lazim

S: Apakah jangka hayat mekanikal mekanisme suis 1769-OA16?

J: Modul menggunakan litar suis triac keadaan pepejal dan bukannya sentuhan relay mekanikal, yang menghapuskan kemerosotan sentuhan fizikal dan mencegah kitaran kehausan mekanikal.

S: Bolehkah sumber voltan AC berbeza disambungkan ke dua kumpulan output serentak?

J: Ya, dua kumpulan lapan saluran itu diasingkan secara optik antara satu sama lain, membenarkan pengedaran voltan berasingan seperti 120 VAC dan 240 VAC disambungkan pada rumah modul yang sama dengan selamat.

S: Apa yang berlaku jika satu titik output terdedah kepada arus lonjakan tinggi dari beban induktif?

J: Struktur output keadaan pepejal menahan arus lonjakan puncak sehingga 5.0 A untuk tempoh maksimum 25 ms, yang boleh diulang setiap 2.0 s tanpa menyebabkan kegagalan sambungan.

Garis Panduan Pemasangan Lapangan

Pastikan backplane sistem CompactLogix dan semua gelung pendawaian lapangan dimatikan sepenuhnya, menggunakan voltmeter yang dikalibrasi untuk mengesahkan pengasingan sebelum bekerja pada pautan fizikal. Pasang modul pada rel DIN simetri 35 mm standard atau pasangkannya terus ke plat belakang panel menggunakan lubang skru pemasangan terbina dalam. Gunakan sistem kunci tuas bas terbina dalam untuk mengamankan modul ke slot bersebelahan, mengesahkan penjajaran betul kontak antara muka backplane. Sambungkan pendawaian lapangan menggunakan konduktor tembaga berjalur melalui perhimpunan blok terminal boleh tanggal, memastikan pengedaran kuasa 120/240 VAC sepadan dengan konfigurasi kumpulan berasingan. Tanamkan struktur bas sistem dengan betul melalui casis penutup untuk mengelakkan gangguan elektromagnetik mengganggu pelaksanaan logik tahap rendah. Ketatkan skru penahan blok terminal dengan kukuh untuk mengelakkan kemerosotan sentuhan elektrik berselang di bawah getaran operasi industri biasa.
