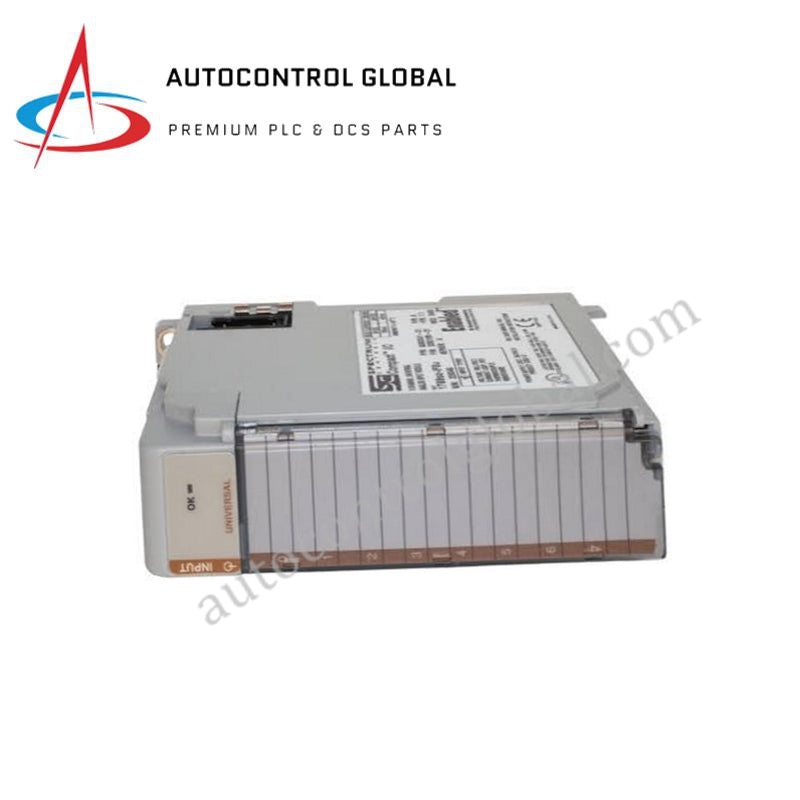

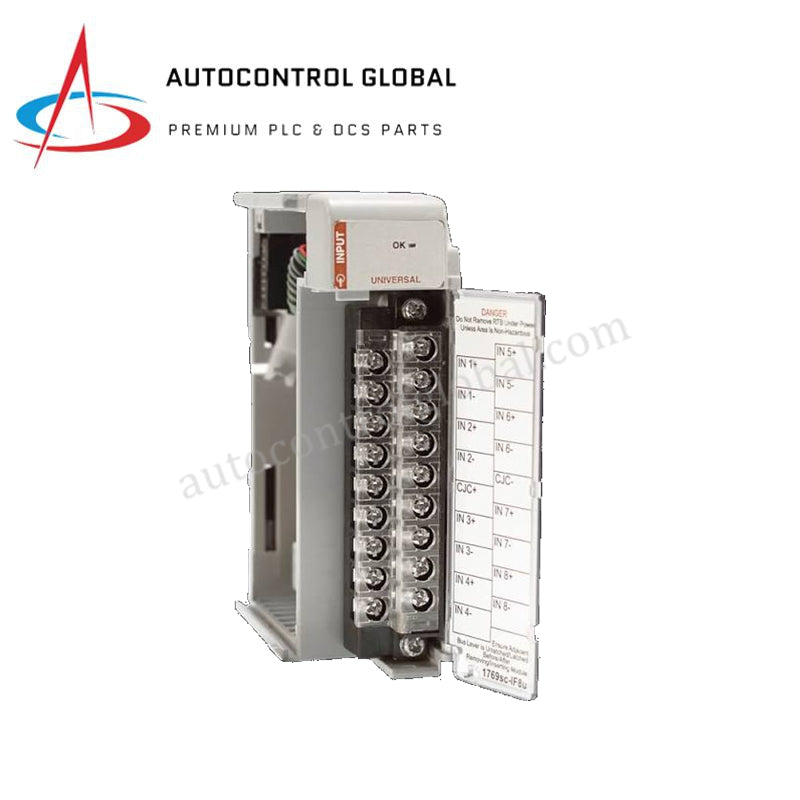

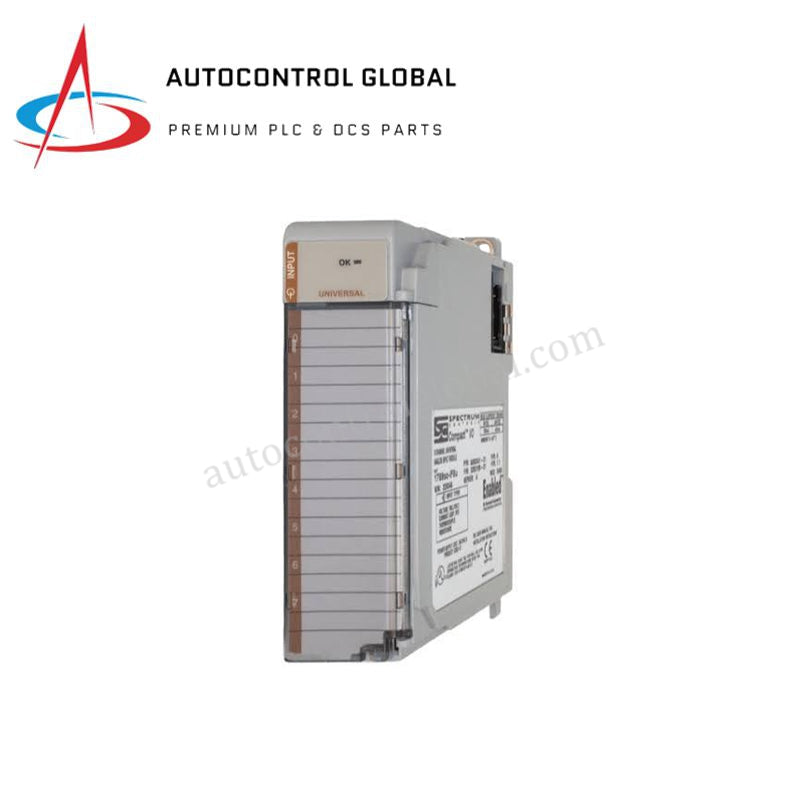

Modul Analog Universal 8-Saluran Allen-Bradley 1769sc-IF8U
Manufacturer: Allen Bradley
-
Part Number: 1769sc-IF8u
Condition：New with Original Package
Product Type: Modul Input Analog
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Input Analog Sejagat Allen-Bradley 1769sc-IF8U CompactLogix
Allen-Bradley 1769sc-IF8U berfungsi sebagai Modul Input Analog Sejagat 1769sc-IF8 utama yang digunakan untuk melaksanakan penukaran isyarat pelbagai saluran dan pengasingan merentasi platform CompactLogix dan MicroLogix 1500. Rangka kerja perkakasan dalaman menggabungkan penukar analog-ke-digital 16-bit yang mampu memperoleh input dari sehingga lapan saluran voltan, arus, atau termokopel, atau sehingga empat sensor RTD dan rintangan. Beroperasi sebagai komponen chassis satu slot, modul ini menyediakan penapisan digital yang boleh diprogram bersama dengan pampasan sambungan sejuk khusus untuk menguruskan offset linear sensor terma secara langsung di sempadan antara muka backplane.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1769sc-IF8U |
| Jenama | Allen-Bradley |
| Asal | USA |
| Berat | 0.26 kg (0.56 lbs) |
| Dimensi | Faktor bentuk standard lebar 1769 satu slot |
| Suhu Operasi | 0 hingga +60 darjah C |
| Penggunaan Kuasa | Arus backplane: 150 mA pada 5 VDC, 45 mA pada 24 VDC |
| Pelepasan Terma | Kira-kira 3 W |
| Bilangan Saluran | 8 input analog (V, I, TC) atau 4 input RTD/Rintangan |
| Resolusi Input | 16-bit |
| Julat Input Voltan | ±50 mV, ±100 mV, 0-5 V, 1-5 V, 0-10 V, ±10 V |
| Julat Input Arus | 0-20 mA, 4-20 mA |
| Julat Rintangan | 0-150, 0-1000, 0-3000 ohm |
| Jenis Termokopel | J, K, T, B, E, R, S, N, C |
| Jenis Sensor RTD | PT385/3916, Ni618/672, NiFe518, Cu426 |
| Masa Kemas Kini/Sampel | 0.30 s pada 10 Hz, 0.63 s pada 50 Hz, 0.53 s pada 60 Hz, 0.15 s pada 250 Hz, 0.07 s pada 1000 Hz |
| Maksimum Voltan Lebihan Input | ±30 VDC berterusan |
| Maksimum Arus Lebihan Input | 28 mA berterusan |
| Pengasingan Elektrik | 10 VDC saluran-ke-saluran, 500 VDC medan-ke-backplane, 500 VDC medan-ke-chassis |
| Impedans Input | Lebih daripada 10 Mohm (Voltan/TC/RTD), Kurang daripada 250 ohm (Arus) |
Ciri Kawalan & Pemacu Industri
Infrastruktur pemprosesan isyarat sejagat berinteraksi dengan rangka kerja komunikasi bas backplane standard untuk memastikan pemetaan pembolehubah berketumpatan tinggi merentasi sistem chassis tempatan. Beroperasi dalam rangkaian deterministik Profinet / EtherNet/IP yang dikawal oleh CPU induk, modul ini menetapkan profil konfigurasi individu bagi setiap titik terminal, memperluaskan pilihan penskalaan ketumpatan I/O asas dalam satu jejak perkakasan. Konfigurasi saluran, tetapan penapis, dan metrik kalibrasi sensor memenuhi piawaian keserasian flash firmware asli, membolehkan pengesanan litar terbuka masa nyata dan diagnostik sempadan untuk melaporkan terus ke jadual data pengawal.
Soalan Lazim
Q: Bagaimana penarafan pengasingan elektrik saluran-ke-saluran pada 1769sc-IF8U?
A: Modul menyediakan penghalang pemisahan dalaman yang dinilai pada pengasingan saluran-ke-saluran 10 VDC, disertai dengan penarafan perlindungan dielektrik 500 VDC yang lebih tinggi antara pendawaian sisi lapangan dan komponen logik papan belakang.
Q: Adakah modul universal ini menyokong pertukaran panas atau penarikan semasa kuasa elektrik aktif?
A: Tidak, mekanik platform 1769 tidak menyokong secara asli penyisipan dan penarikan dalam talian (RIUP). Kuasa papan belakang sistem mesti diasingkan sepenuhnya sebelum mengeluarkan unit untuk mengelakkan kerosakan memori pelaksanaan.
Q: Bolehkah 1769sc-IF8U mengimbas semua lapan saluran serentak apabila dicampur dengan termokopel dan gelung 4-20 mA?
A: Ya, perkakasan penukaran terbina dalam secara dinamik menyusun saluran yang diaktifkan berdasarkan parameter frekuensi penapis data yang ditetapkan (berkisar dari 5 Hz hingga 1000 Hz) yang ditentukan melalui parameter RSLogix 5000.
Garis Panduan Pemasangan Lapangan
Isolasi bekalan kuasa papan belakang casis utama 1769 dan sahkan sistem sepenuhnya tidak bertenaga sebelum memulakan pemasangan. Selaraskan trek lidah dan alur modul dengan teliti dengan slot perkakasan bersebelahan dan pasangkan pemasangan pada rel DIN 35 mm atau grid panel. Aktifkan mekanisme tuas bas bersepadu untuk menutup pin litar papan belakang dengan kukuh. Patuhi dengan ketat penarafan jarak bekalan kuasa maksimum sebanyak 8 modul dari kad sumber kuasa. Tamatkan semua kabel sensor menggunakan konduktor berpintal bertutup kapasitansi rendah (STP) yang ditetapkan, mengekalkan pengasingan fizikal antara wayar isyarat voltan rendah dan wayar kuasa voltan tinggi. Tanamkan pelindung anyaman tembaga keseluruhan pada satu titik bumi induk impedans rendah di dalam panel kabinet, memastikan pelindung sensor tidak ditanahkan di kedua-dua hujung untuk mengelakkan pembentukan gelung bumi merentasi litar pengukuran 16-bit.
