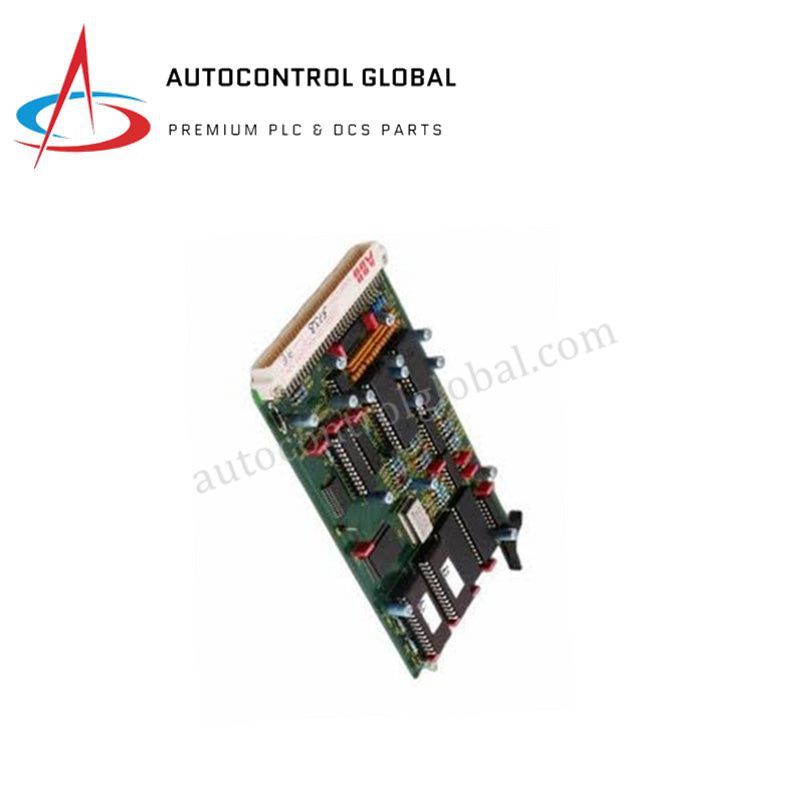

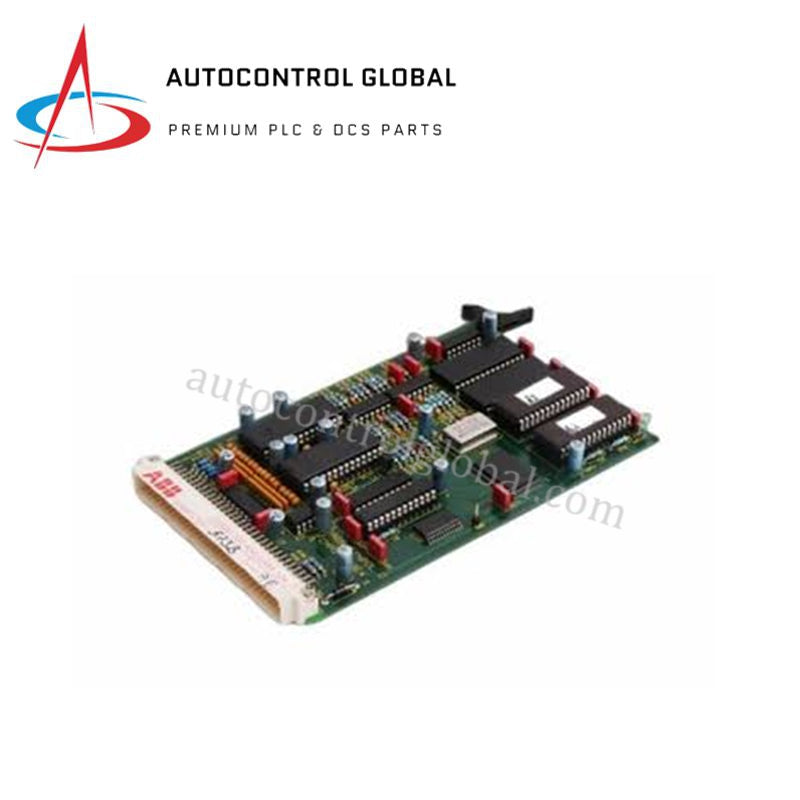

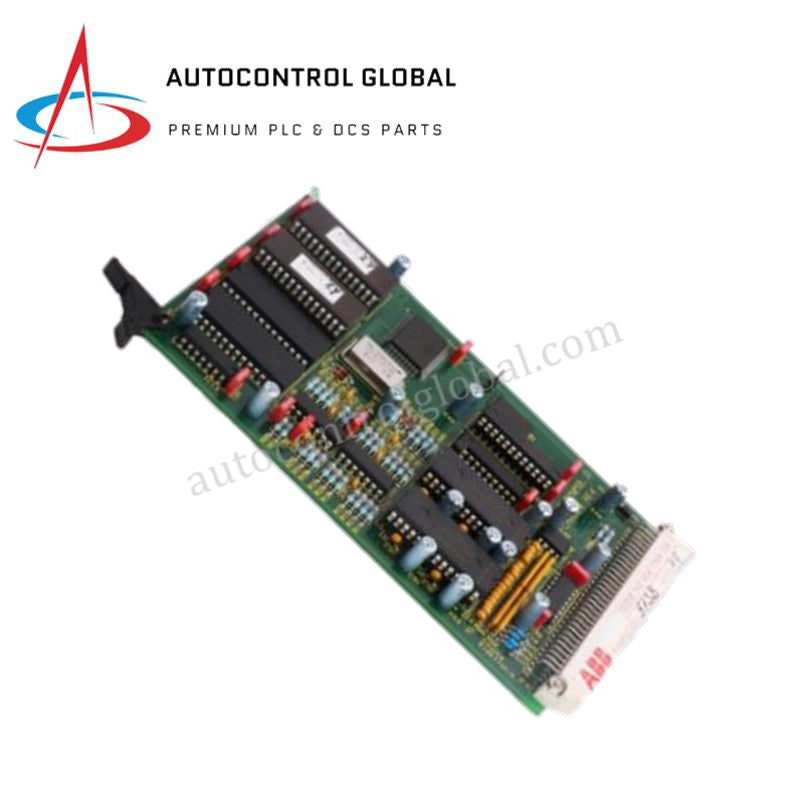

Papan PLC Platform Automasi ABB CMA124 3DDE300404
Manufacturer: ABB
-
Part Number: CMA124 3DDE300404
Condition：New with Original Package
Product Type: Modul Antara Muka Komunikasi
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Antara Muka Komunikasi ABB 3DDE300404 CMA124
ABB 3DDE300404, yang juga dikatalogkan sebagai Modul Antara Muka Komunikasi CMA124, berfungsi sebagai komponen perkakasan khusus untuk penghalaan antara muka komunikasi dan kawalan dalam sistem panduan dan automasi ABB. Modul ini membolehkan arbitrasi data antara blok logik panduan tempatan dan topologi rangkaian luaran dengan melaksanakan penukaran paket pada tahap perkakasan. Pemproses Intel terbenam dwi-teras yang beroperasi antara 1.5 GHz hingga 2.33 GHz memproses isyarat sensor fizikal dan pembolehubah bas secara langsung melalui port antara muka tembaga dan gentian optik.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CMA124 (Nombor Bahagian: 3DDE300404) |
| Jenama | ABB |
| Asal | Switzerland |
| Berat | 0.16 kg |
| Dimensi | 18.7 cm x 11.0 cm x 1.8 cm |
| Suhu Operasi | -20 hingga +60 darjah C |
| Penggunaan Kuasa | Kurang daripada 3 W @ 12 VDC beban penuh |
| Voltan Operasi | 9 hingga 24 VDC dengan perlindungan terbenam terhadap polariti songsang dan arus lebih |
| Senibina Memori | 2 slot DDR2 menyokong sehingga 4 GB |
| Subsistem Penyimpanan | Slot Compact Flash dengan sokongan infrastruktur IDE/SATA |
| Komunikasi | Port serial RS-232, Ethernet RJ-45 (10/100/1000Base-T), port gentian optik |
| Had Jarak Media | 100 m tembaga, 550 m gentian multimode, 10 hingga 80 km gentian single-mode |
| Kod Kastam Seragam | 85371092 |
| Keserasian | CE, UL, TUV, ATEX Zon 2 |
Penghalaan Rangkaian Deterministik dan Integrasi Backplane
Papan modul ini mengandungi perkakasan lapisan fizikal khusus untuk berinteraksi secara langsung dengan rangkaian deterministik Profinet dan EtherNet/IP. Pemindahan data antara blok memori DDR2 dwi dan pemancar rangkaian berlaku melalui lorong bas dalaman segerak untuk mengelakkan kehilangan data di bawah beban rangkaian yang tinggi. Konfigurasi firmware flash mengesahkan parameter platform secara autonomi semasa pemasangan, mengekalkan kelajuan gelung operasi penuh semasa kemas kini data pantas dari konfigurasi kawalan induk luaran.
Soalan Lazim
S: Adakah modul komunikasi menyokong penyisipan atau penanggalan hot-swap semasa rangkaian hos dihidupkan?
J: Tidak. Pemproses dalaman dan senibina bas memori tidak mempunyai suis pengasingan sementara. Menyisip atau mengeluarkan perkakasan semasa kuasa backplane 24 VDC aktif boleh menyebabkan risiko kerosakan data dan komponen.
S: Bagaimana lapisan rangkaian mengendalikan peralihan antara pautan tembaga dan medium gentian optik?
J: Pemancar lapisan fizikal bertukar antara rel isyarat tembaga dan gentian melalui logik pintu perkakasan. Ini memintas tumpukan aplikasi perisian, mengekalkan latensi penukaran medium penghantaran fizikal di bawah 5 mikro saat.
Garis Panduan Pemasangan Lapangan
Pasang kad litar secara rata di dalam slot yang ditetapkan dalam kabinet industri, menggunakan rel panduan asli untuk mengelakkan getaran mekanikal daripada mengalihkan modul DDR2 dalaman atau kad Compact Flash. Sambungkan tab pembumian rangkaian yang ditetapkan terus ke bar bas bumi tembaga pusat menggunakan sambungan impedans rendah.
Pastikan pemisahan fizikal yang jelas antara bekalan kuasa DC voltan rendah, talian rangkaian tembaga, talian gentian optik, dan wayar motor AC voltan tinggi untuk mengelakkan gangguan elektromagnetik silang. Semasa memasang kabel Ethernet tembaga, hadkan panjang gelung keseluruhan kepada 100 m. Untuk larian gentian single-mode jarak jauh sehingga 80 km, pastikan konfigurasi laluan kabel mengekalkan jejari lenturan minimum 30 mm untuk menghapuskan penurunan isyarat di antara muka sambungan.
