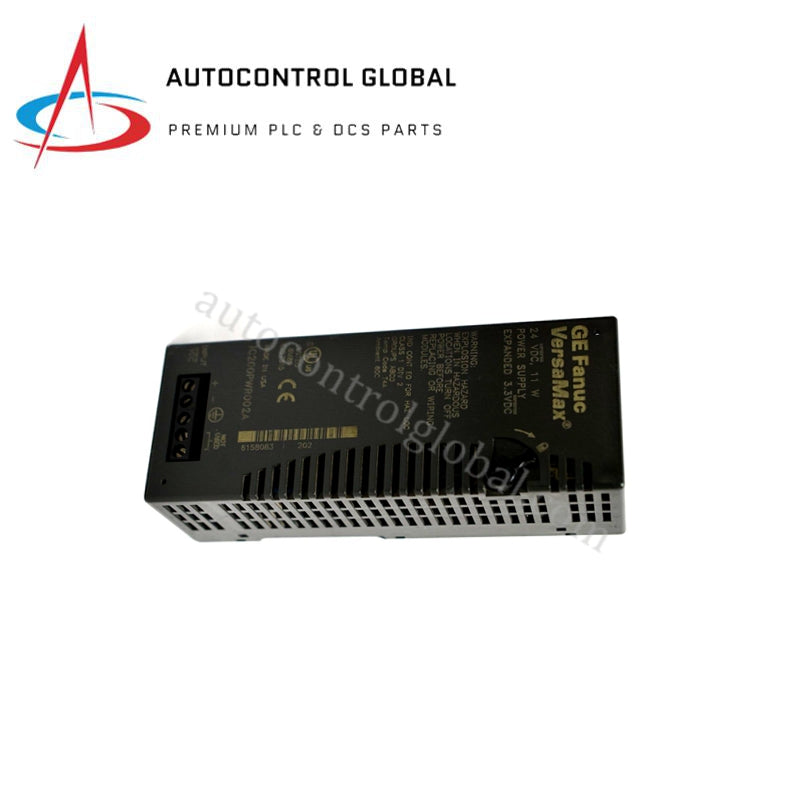

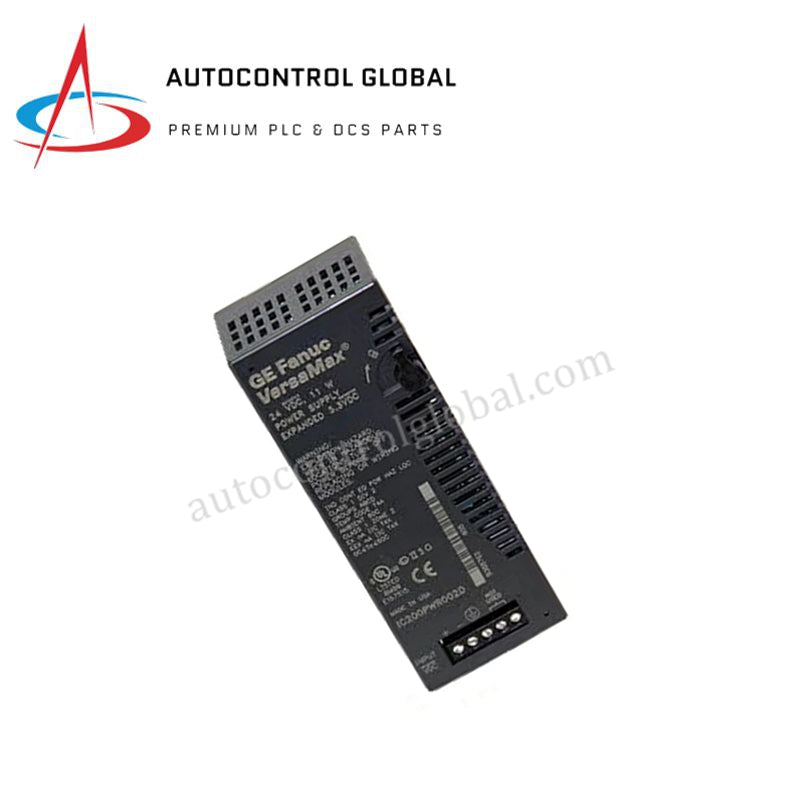

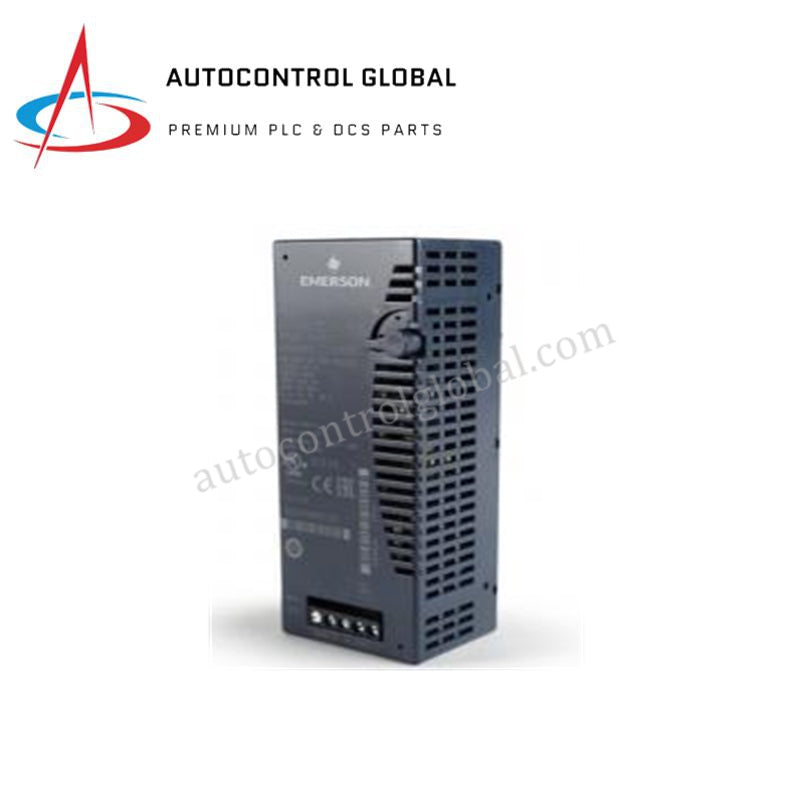

Modul Bekalan Kuasa DC | IC200PWR001D GE Fanuc VersaMax
Manufacturer: GE Fanuc
-
Part Number: IC200PWR001D
Condition：New with Original Package
Product Type: Modul Bekalan Kuasa
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Bekalan Kuasa VersaMax GE Fanuc IC200PWR001D
GE Fanuc IC200PWR001D, yang turut dikatalogkan sebagai Modul Bekalan Kuasa IC200PWR001, berfungsi sebagai komponen perkakasan khusus untuk penukaran kuasa dan pengawalan voltan dalam sistem PLC VersaMax. Modul ini menurunkan kuasa input nominal 24 VDC untuk mengawal bas 5 VDC dan 3.3 VDC yang stabil merentasi satah belakang bagi menggerakkan logik CPU dan modul I/O.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC200PWR001D |
| Jenama | GE Fanuc / Emerson |
| Asal | Piawaian Kilang |
| Berat | 0.11 kg (0.25 lbs) |
| Dimensi | 120 mm W x 90 mm H x 40 mm D |
| Suhu Operasi | 0 darjah C hingga +60 darjah C |
| Penggunaan Kuasa | Kuasa input 11 W (kadaran 15 VA) |
| Voltan Input | 24 VDC (menyokong model 120/240 VAC secara bersiri) |
| Voltan Output | Rel 5 VDC dan 3.3 VDC yang dikawal |
| Jumlah Arus Output | Maksimum gabungan 1.5 A |
| Arus Output 5V | 1.5 A ditolak arus 3.3 V yang digunakan |
| Arus Output 3.3V | Maksimum 0.25 A |
| Masa Pegangan | 10 ms |
| Arus Lonjakan | 20 A pada 24 VDC, 25 A pada 30 VDC |
| Perlindungan Litar | Litar pintas, beban lampau, kekutuban terbalik, voltan lampau |
| Pengasingan | Pengasingan galvanik antara terminal input dan logik satah belakang |
Kelajuan Komunikasi Bas Satah Belakang & Pengagihan Kuasa
Modul bekalan kuasa dipasang terus pada slot utama plat asas VersaMax dan menyalurkan rel voltan yang dikawal terus ke bas satah belakang dalaman. Dengan mengekalkan voltan output DC yang stabil semasa susut voltan sementara, unit ini mengekalkan kelajuan komunikasi bas satah belakang dan mengelakkan keadaan penetapan semula logik CPU. Keserasian denyar perisian tegar merentas nod satah belakang kekal stabil semasa muat turun program dalam talian kerana pengagihan kuasa beriak rendah.
Soalan Lazim
S: Bagaimanakah arus output maksimum dikongsi antara rel bekalan 5 VDC dan 3.3 VDC?
J: Kapasiti jumlah arus output merentasi kedua-dua rel ialah maksimum 1.5 A. Rel 3.3 VDC boleh menarik maksimum 0.25 A; sebarang arus yang digunakan oleh bas 3.3 VDC akan mengurangkan kapasiti arus yang tersedia pada rel 5 VDC secara langsung (arus 5 VDC = 1.5 A - arus 3.3 V yang digunakan).
S: Apakah langkah perlindungan yang terbina dalam untuk mengelakkan kerosakan akibat kesilapan pendawaian semasa pemasangan?
J: Unit ini mempunyai perlindungan kekutuban terbalik pada terminal input, berserta litar perlindungan arus lampau, beban lampau, voltan lampau dan litar pintas. Litar ini mengehadkan aliran arus secara automatik dan mengasingkan elektronik dalaman semasa keadaan elektrik tidak normal.
S: Adakah bekalan kuasa menyokong pertukaran semasa panas ketika plat asas berbekalkan tenaga?
J: Tidak. Kuasa mesti diasingkan sepenuhnya sebelum modul kuasa ditanggalkan atau dimasukkan ke dalam plat asas bagi mengelakkan arka elektrik merentasi pin satah belakang dan kerosakan memori unit CPU yang aktif.
Garis Panduan Pemasangan Lapangan
- Pasang modul terus pada plat asas VersaMax yang dipasang pada rel DIN standard 35 mm atau permukaan panel, dan pastikan mekanisme pengunci terpasang dengan kukuh.
- Sambungkan konduktor input 24 VDC menggunakan saiz wayar yang sesuai untuk arus lonjakan sehingga 25 A. Sahkan penjajaran kekutuban sebelum menghidupkan kuasa.
- Sambungkan terminal pembumian bumi pelindung (PE) terus ke rel bumi kepungan menggunakan wayar kuprum (minimum 2.0 mm persegi / 14 AWG) untuk memastikan imuniti hingar dan pematuhan keselamatan.
- Kekalkan ruang kelegaan 50 mm di atas dan di bawah perumah modul bagi membolehkan pelesapan haba terma yang mencukupi melalui aliran udara perolakan.
