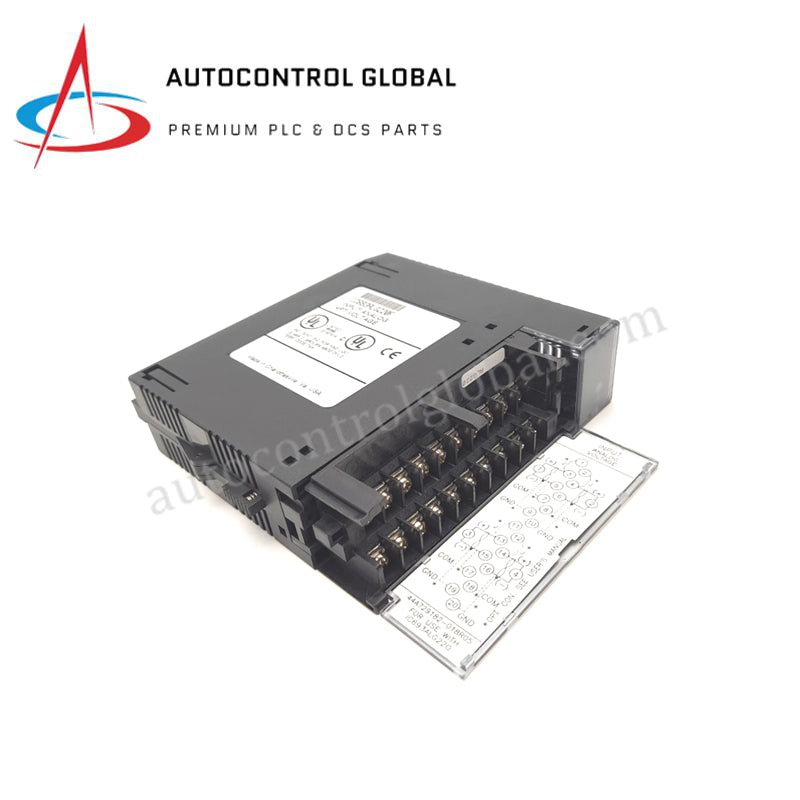

Modul Output Diskret GE IC693MDL752F Siri 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693MDL752F
Condition：New with Original Package
Product Type: Kad Output Digital
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Output Digital GE Fanuc IC693MDL752F Siri 90-30
GE Fanuc IC693MDL752F, yang turut dikatalogkan sebagai Modul Output DC IC693MDL752, berfungsi sebagai komponen perkakasan khusus untuk pensuisan fizikal terus bagi beban diskret 12/24 VDC dalam platform PLC GE Fanuc Siri 90-30.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC693MDL752F (IC693MDL752) |
| Jenama | GE Fanuc |
| Asal | USA |
| Berat | 0.30 kg |
| Dimensi | 41 x 140 x 127 mm |
| Suhu Operasi | 0 hingga 60 deg C |
| Penggunaan Kuasa | 300 mA pada +5 VDC (tarikan arus bas satah belakang) |
| Titik Output | 32 titik (2 kumpulan terpencil dengan 16 titik) |
| Voltan Nominal | 12/24 VDC (julat operasi 10.2 hingga 30 VDC) |
| Logik Output | Logik positif (sumber arus) |
| Arus Berterusan | 0.5 A setiap titik, maksimum 8 A bagi setiap common kumpulan |
| Arus Permulaan | 1.0 A selama 10 ms |
| Pengasingan | 1500 VDC medan-ke-logik, 250 VAC antara kumpulan |
| Masa Tindak Balas | 0.5 ms HIDUP ke MATI / MATI ke HIDUP |
Kelajuan Komunikasi Bas Satah Belakang dan Keserasian Perisian Tegar
Seni bina pensuisan transistor dalaman berantara muka terus dengan satah belakang rak Siri 90-30, memindahkan bit status diskret tanpa mengurangkan kelajuan komunikasi bas satah belakang semasa kitaran imbasan I/O berketumpatan tinggi. Pengasing optik bersepadu melindungi logik pengawal dalaman daripada lonjakan voltan dan hingar yang terhasil pada talian pendawaian medan. Keserasian penuh perisian tegar merentas model CPU Siri 90-30 memastikan pengemaskinian daftar yang konsisten, pemetaan LED status saluran masa nyata, dan pelaksanaan arahan output kitaran pantas.
Soalan Lazim
S: Apakah had beban elektrik utama bagi setiap saluran pada IC693MDL752F?
J: Setiap saluran output menyokong arus beban berterusan maksimum 0.5 A pada 30 VDC, manakala beban gabungan bagi common setiap kumpulan 16 titik tidak boleh melebihi 8 A.
S: Adakah IC693MDL752F memerlukan bekalan kuasa luaran berasingan bagi setiap kumpulan output?
J: Ya, kerana modul ini mempunyai dua kumpulan 16 titik yang diasingkan secara elektrik; setiap kumpulan memerlukan sambungan kuasa medan luaran 12/24 VDC sendiri merentasi terminal common masing-masing.
Garis Panduan Pemasangan Medan
Matikan semua kuasa panel sebelum memasang atau menanggalkan modul IC693MDL752F daripada plat asas rak Siri 90-30. Sejajarkan kad modul dengan rel slot sasaran, kemudian tekan dengan kukuh sehingga penyambung satah belakang terkunci sepenuhnya. Sambungkan kuasa luaran 12/24 VDC dan beban medan kepada blok terminal boleh tanggal menggunakan pengalir kuprum yang dinilai untuk suhu ambien panel. Kekalkan pengasingan fizikal antara pendawaian kawalan output DC dengan talian AC voltan tinggi bagi meminimumkan gangguan hingar induktif pada isyarat logik.
