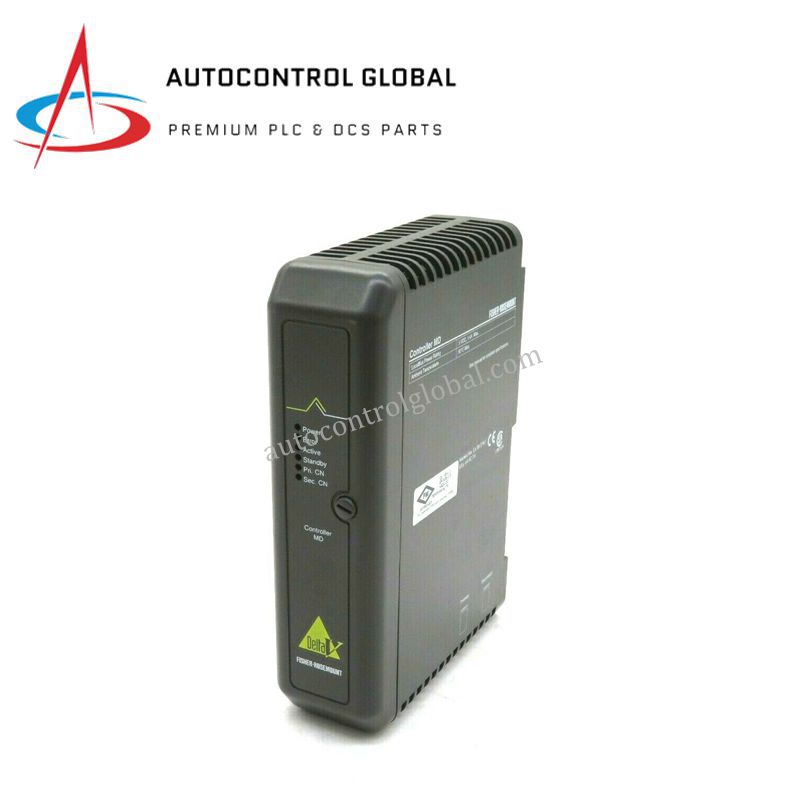

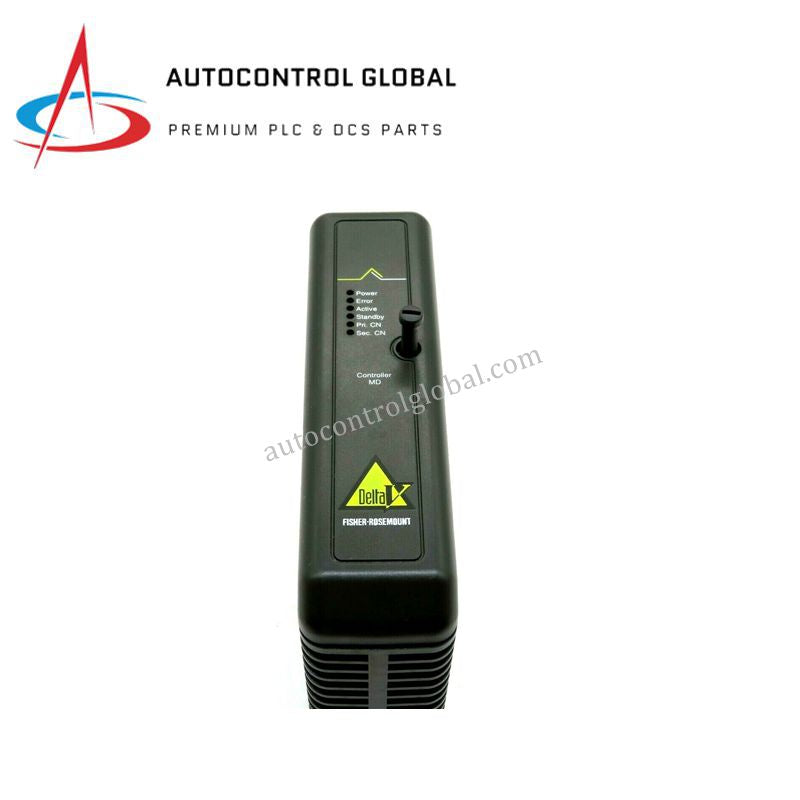

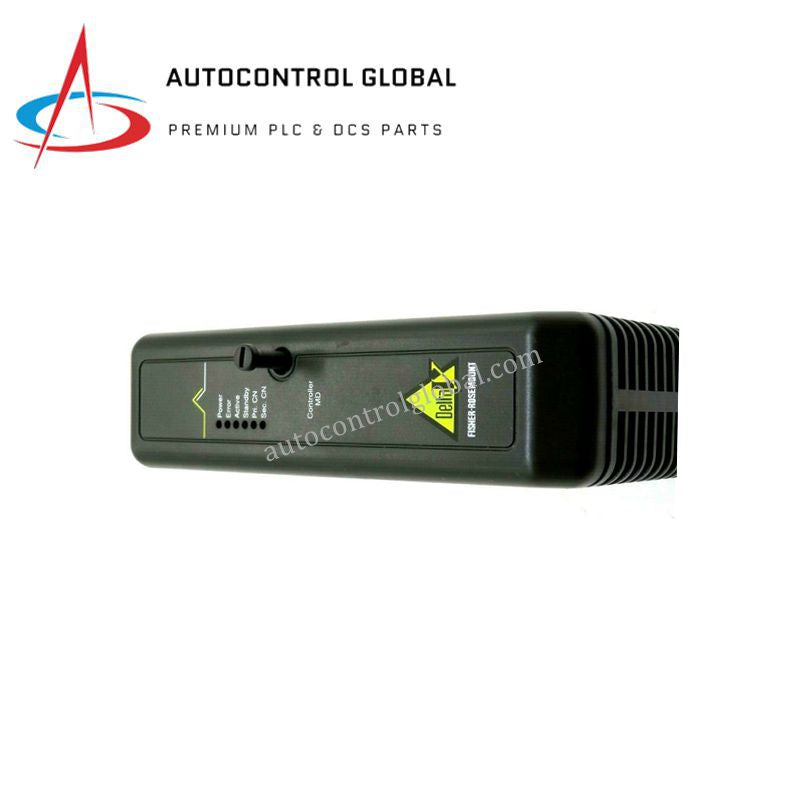

Pengawal Sistem Kawalan Teragih Emerson VE3008 DeltaV

Pengawal Emerson VE3008 DeltaV MQ

Dikonfigurasikan untuk kawalan deterministik dan komunikasi dalam sistem kawalan diedarkan DeltaV, Emerson VE3008 (KJ2005X1-MQ1 Pengawal MQ) menyediakan pelaksanaan fizikal langsung strategi kawalan proses dan integrasi peranti lapangan.

Spesifikasi Perkakasan

Regulasi kuasa kawalan proses DCS

Modul VE3008 mengurus pengagihan kuasa dan pemprosesan isyarat untuk gelung kawalan peringkat sistem. Ia mengekalkan operasi stabil melalui sokongan terintegrasi untuk protokol gelung 4-20 mA HART, membolehkan komunikasi dua hala yang tepat dengan instrumen lapangan pintar. Seni bina pengawal menggunakan penebatan saluran-ke-saluran berketumpatan tinggi untuk memastikan gangguan elektrik dalam rangkaian lapangan tidak menjejaskan unit pemprosesan teras. Selain itu, sistem menyediakan keupayaan pampasan sambungan sejuk (CJC), yang mengekalkan ketepatan rujukan terma yang diperlukan untuk termokopel dan sensor sensitif suhu lain yang diintegrasikan ke dalam persekitaran kawalan DCS yang lebih luas.

Soalan Lazim

S: Bolehkah pengawal VE3008 ditukar panas semasa proses aktif?

J: Ya, VE3008 direka untuk penukaran panas. Apabila dipasang dalam konfigurasi redundan, pengawal boleh dikeluarkan dan diganti tanpa mengganggu isyarat kawalan kepada peranti lapangan, dengan syarat pembawa I/O menyokong seni bina backplane redundan.

S: Adakah pengawal memerlukan prosedur permulaan khusus selepas kehilangan kuasa?

J: VE3008 menyokong ciri mulakan semula sejuk, menggunakan memori bukan mudah lupa (NVM) RAM untuk mengekalkan program pengguna dan pembolehubah proses. Setelah kuasa dipulihkan, pengawal melakukan mulakan semula autonomi dan penyelarasan dengan rangkaian kawalan sedia ada.

Garis Panduan Pemasangan Lapangan

• Pemasangan: Pasang VE3008 pada slot sebelah kanan pembawa kuasa/pengawal. Pastikan modul dipasang dengan betul untuk mewujudkan sambungan kukuh dengan bas backplane sistem.
• Sambungan Rangkaian: Sambungkan rangkaian kawalan utama dan redundan menggunakan kabel Ethernet terlindung RJ-45 8-pin. Pastikan kabel dialirkan jauh dari talian voltan tinggi untuk mengelakkan gangguan elektromagnetik.
• Pengesahan Kuasa: Sahkan voltan input berada dalam julat 18–32 VDC sebelum pengaktifan. Pantau tahap pelepasan kuasa untuk memastikan ia kekal dalam julat nominal 5 W hingga maksimum 7 W setiap slot modul bagi mengelakkan pemanasan tempatan berlebihan.
• Komisioning I/O: Setelah dihidupkan, pengawal akan mengesan secara automatik subsistem I/O yang disambungkan. Sahkan LED status modul untuk mengesahkan penyelarasan komunikasi dan ketiadaan bendera kesalahan dalam rangkaian kawalan.
