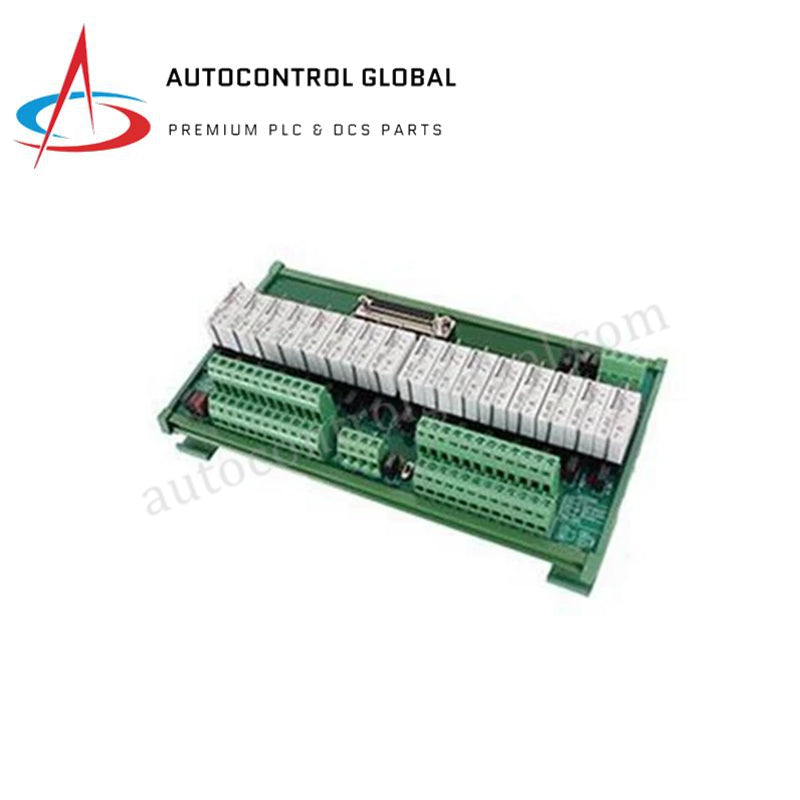

FS-16DI-RL Honeywell Papan Relay Input Digital 16-Saluran
Manufacturer: HONEYWELL
-
Part Number: FS-16DI-RL
Condition：New with Original Package
Product Type: Modul Input Digital
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Gambaran Produk
Honeywell FS-16DI-RL berfungsi sebagai antara muka yang kukuh antara isyarat digital peringkat lapangan dan pemproses kawalan industri. Papan terminal input relay 16-saluran ini menangkap penutupan kontak dari suis, sensor, dan interlock keselamatan, menukarkannya menjadi isyarat logik terasing untuk pengawal. Direka untuk persekitaran berintegriti tinggi, FS-16DI-RL menyediakan penebatan galvanik penting untuk melindungi elektronik kawalan sensitif daripada transient voltan tinggi dan bunyi elektrik sisi lapangan.
Keadaan: 100% Baru, Stok Asal Kilang.
Spesifikasi Teknikal
| Ciri | Butiran Spesifikasi |
| Nombor Model | FS-16DI-RL |
| Saluran Input | 16 Saluran Terasing |
| Voltan Input Nominal | 24V DC (Julat: 10–30V DC) |
| Penarafan Kontak | 250V AC / 2A (Beban Resistif) |
| Penarafan Penebatan | 1500V AC (Saluran ke Saluran dan Tanah) |
| Masa Respons | 5 ms (HIDUP) / 5 ms (MATI) |
| Sambungan Terminal | Blok Skru (Wayar Gred 12–24 AWG) |
| Dimensi | 200 × 120 × 40 mm |
| Pemasangan | Rel DIN 35mm atau Pemasangan Panel |
| Penunjuk | LED Status setiap saluran |
| Suhu Operasi | –20°C hingga +60°C |
Kelebihan Kejuruteraan
-
Penebatan Isyarat Unggul: FS-16DI-RL menggunakan penebatan berpenarafan 1500V AC antara saluran. Reka bentuk ini mengelakkan gelung tanah dan memastikan kegagalan elektrik besar pada satu sensor lapangan tidak merebak melalui papan untuk merosakkan perkakasan DCS atau PLC utama.
-
Diagnostik Masa Nyata: Setiap 16 saluran dilengkapi penunjuk status LED khusus. Ini membolehkan kakitangan penyelenggaraan mengesahkan kehadiran isyarat lapangan dengan cepat, mengurangkan masa penyelesaian masalah semasa pemasangan sistem atau waktu henti yang tidak dijangka.
-
Antara Muka Lapangan Voltan Tinggi: Walaupun papan beroperasi pada logik 24V DC, kontak relay menyokong sehingga 250V AC. Ini membolehkan sistem berhubung terus dengan litar industri voltan tinggi tanpa memerlukan relay perantaraan tambahan, menjimatkan ruang kabinet dan mengurangkan kerumitan pendawaian.
-
Prestasi Penukaran Pantas: Dengan masa respons hanya 5 ms, papan menangkap perubahan keadaan pantas pada sensor kritikal. Kelajuan ini memastikan logik berkaitan keselamatan atau fungsi pengiraan berkelajuan tinggi menerima data dengan kelewatan minimum.
-
Blok Terminal Industri Tahan Lasak: Papan menggunakan terminal skru berat yang menerima gred wayar dari 12 hingga 24 AWG. Fleksibiliti ini menyokong wayar isyarat nipis dan kabel kuasa lebih tebal, memastikan sambungan selamat dan tahan getaran dalam persekitaran operasi yang keras.
Soalan Lazim
Adakah FS-16DI-RL menyokong isyarat lapangan AC dan DC?
Kontak relay sisi lapangan mengendalikan sehingga 250V AC untuk penukaran. Walau bagaimanapun, logik dalaman dan kuasa papan memerlukan bekalan 24V DC nominal. Sentiasa pastikan voltan isyarat lapangan anda selaras dengan penarafan kontak relay yang dinyatakan dalam manual teknikal.
Bagaimana saya memasang papan dalam kabinet kawalan yang sesak?
FS-16DI-RL menyokong pemasangan rel DIN 35mm standard untuk pemasangan cepat klik dan pemasangan panel langsung untuk aplikasi getaran tinggi. Profil nipis 40mm membantu jurutera memaksimumkan ketumpatan I/O dalam ruang terhad.
Apa yang berlaku jika sensor lapangan mengalami arus lonjakan?
Setiap saluran mengendalikan arus lonjakan 1A selama sehingga 10 ms. Ini melindungi papan apabila berhubung dengan peranti yang menunjukkan kapasitan awal tinggi atau beban induktif, memastikan kontak relay tidak melekat atau rosak awal.
Adakah FS-16DI-RL serasi dengan semua sistem keselamatan Honeywell?
Awalan "FS" menunjukkan keserasian Fail-Safe. Papan ini khususnya berintegrasi dengan platform kawalan kebolehcapaian tinggi Honeywell. Sila semak silang modul I/O atau plat asas anda untuk memastikan keserasian mekanikal dan elektrik.
