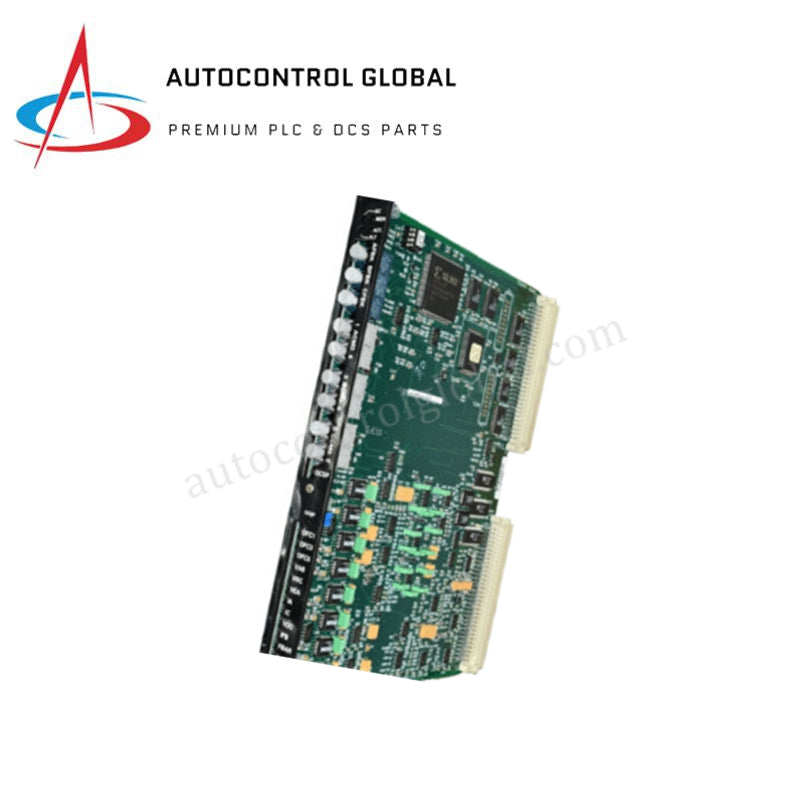

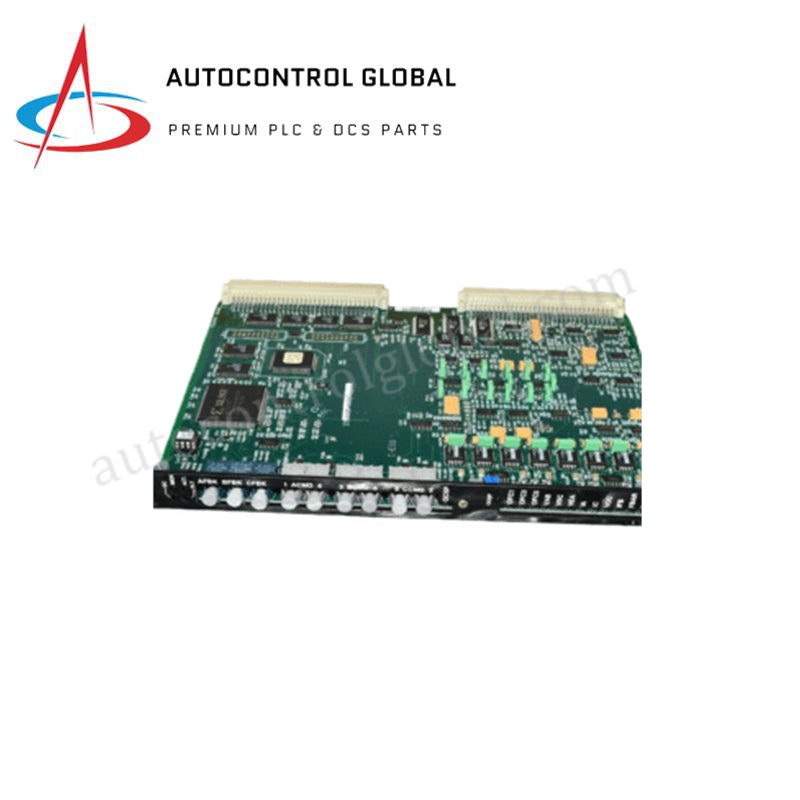

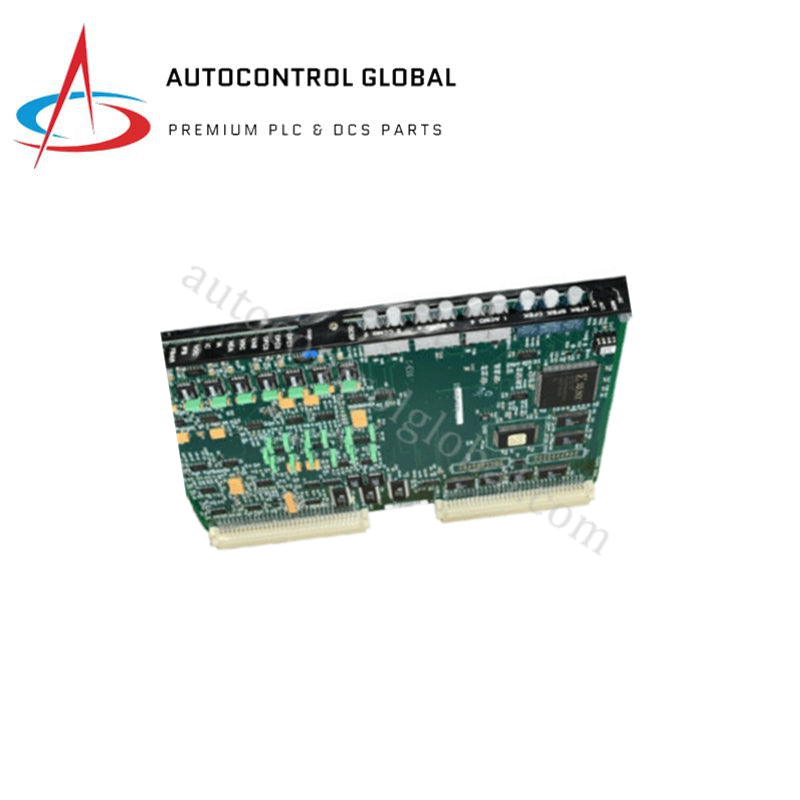

Papan Pengedaran Pintu dan Diagnostik Siri Mark V / LCI GE DS200FCGDH1ABA

Dikonfigurasikan untuk paparan diagnostik digital dan pelaksanaan pengedaran pintu dalam sistem penukaran kuasa Mark V Speedtronic dan LCI, GE DS200FCGDH1ABA (DS200FCGD Kad Pengedaran Pintu dan Status) menyediakan pelaksanaan fizikal/elektrik secara langsung. Komponen perkakasan ini menghubungkan teras kawalan sistem dengan jambatan kawalan fasa 6-puls tanpa pembalikan untuk menyelaraskan arahan urutan pencucuhan SCR dan logik maklum balas. Modul ini mengandungi susunan penunjuk diagnostik LED, titik ujian, litar penapisan RC terbina dalam, dan penyambung kabel reben multi-pin untuk menghala isyarat status tahap logik yang terasing merentasi rangkaian backplane sistem.

Spesifikasi Perkakasan

Atribut Teknikal Kawalan & Pemacu Industri

DS200FCGDH1ABA berfungsi secara langsung dalam persekitaran penukaran kuasa deterministik dan kawalan turbin, memerlukan keserasian firmware flash yang ketat dengan teras pemproses berkaitan untuk mengelakkan ketidakpadanan masa. Semasa operasi berkelajuan tinggi, kad ini melaksanakan pemprosesan isyarat segerak melalui rangkaian komunikasi bas backplane untuk memindahkan maklum balas pintu SCR tanpa menambah kelewatan pada gelung kawalan. Susunan kedudukan jejak fizikal dan komponen penebatan terbina dalam mengekalkan ketahanan terhadap gangguan bunyi merentasi saluran logik, melindungi daftar diagnostik voltan rendah dalaman daripada lonjakan voltan tinggi yang berasal dari jambatan kuasa SCR luaran.

Soalan Lazim

S: Adakah DS200FCGDH1ABA menyokong penggantian hot-swap semasa teras kawalan aktif? J: Tidak. Mengeluarkan atau memasukkan modul ini semasa operasi sistem hidup akan mengganggu laluan pengedaran pintu SCR dan isyarat maklum balas pintu, yang boleh menyebabkan pencucuhan jambatan kuasa yang tidak stabil, merosakkan SCR, atau mencetuskan urutan trip sistem segera.

S: Apakah tujuan titik ujian terbina pada permukaan kad? J: Titik ujian membolehkan jurutera penyelenggaraan menyambungkan osiloskop atau multimeter digital untuk menguji isyarat logik masa nyata dan mengesahkan integriti denyutan pencucuhan SCR semasa prosedur penyelesaian masalah.

S: Bagaimana modul mengendalikan gangguan elektrik tinggi yang terdapat dalam penutup turbin? J: Papan bergantung pada penapisan RC tahap perkakasan terbina dalam dan penebatan komponen struktur untuk menekan gangguan elektromagnet dan mengelakkan bunyi frekuensi tinggi merosakkan daftar status diagnostik.

Garis Panduan Pemasangan Lapangan

• Pemasangan Rangka: Pasang modul dengan kukuh ke dalam slot atau panel engsel yang ditetapkan di dalam penutup kabinet. Ketatkan semua pengikat mekanikal untuk mengelakkan keletihan jejak akibat getaran atau pergeseran pembumian.
• Sambungan Kabel: Selaraskan dan pasangkan sepenuhnya semua kabel reben multi-pin ke kepala papan masing-masing. Sahkan bahawa tab kunci terpasang untuk mengekalkan sambungan fizikal yang selamat.
• Pembumian Pelindung: Hantar semua talian pemantauan luaran melalui saluran wayar khusus. Pastikan pelindung kabel disambungkan terus ke bar pembumian kabinet sistem dan bukan ke pesawat logik biasa papan.
• Pengesahan Jumper: Semak semua elemen perkakasan yang boleh dikonfigurasi mengikut skematik gelung tertentu sebelum menutup penutup dan menghidupkan kuasa kawalan ke backplane.
