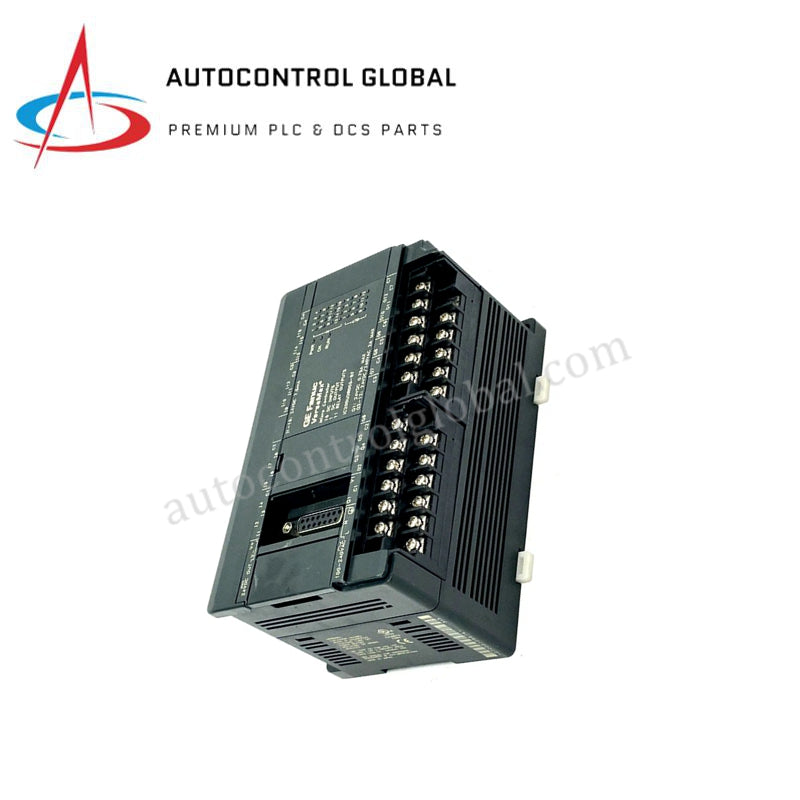

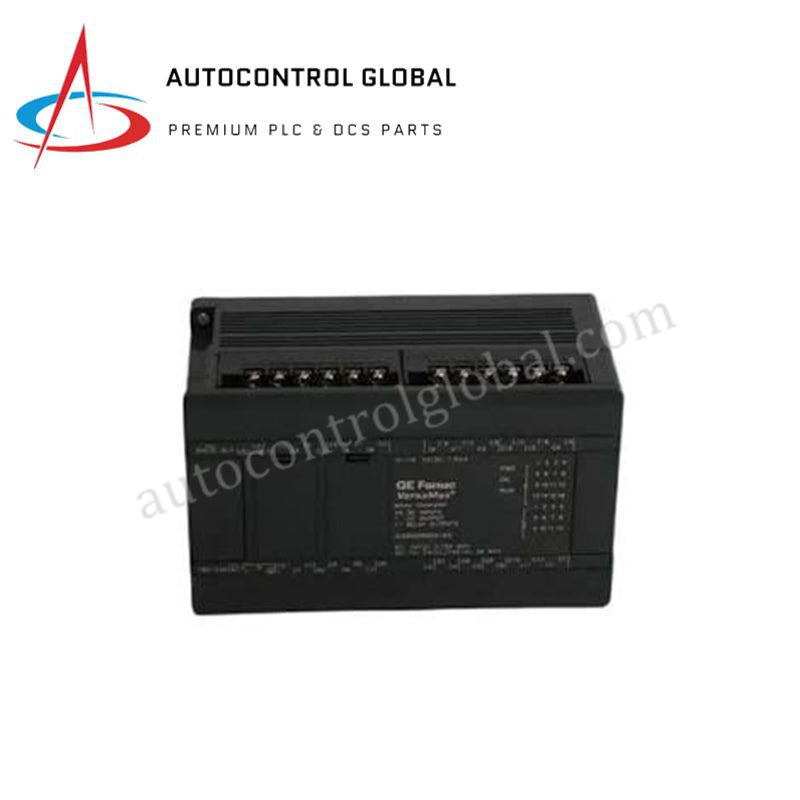

Modul Output Analog VersaMax GE Fanuc IC200ALG325D

Modul Output Analog GE Fanuc IC200ALG325 VersaMax

GE Fanuc IC200ALG325D, yang turut dikatalogkan sebagai IC200ALG325 Analog Output Module, berfungsi sebagai komponen perkakasan khusus untuk menukar logik kawalan digital kepada isyarat medan analog dalam sistem PLC GE Fanuc VersaMax. Dengan menggunakan litar penukaran digital kepada analog dalaman beresolusi 13 bit, unit ini memacu 8 saluran output hujung tunggal dalam julat voltan operasi 18 hingga 30 VDC. Penghalang pengasingan optik mengekalkan pemisahan elektrik berterusan sehingga 250 VAC antara sambungan sisi medan dengan satah belakang logik dalaman, serta melaksanakan kemas kini isyarat pada semua saluran aktif dalam kadar kemas kini maksimum 10 ms.

Spesifikasi Perkakasan

Kelajuan Komunikasi Bas Satah Belakang & Penskalaan Ketumpatan I/O

Modul IC200ALG325D memindahkan data daftar digital merentasi satah belakang berkelajuan tinggi VersaMax, dan melaksanakan pemprosesan isyarat tanpa menjejaskan kelajuan komunikasi keseluruhan bas satah belakang. Dengan penggunaan arus satah belakang yang rendah dan dioptimumkan, iaitu 50 mA pada 5 VDC, pemasangan ini membolehkan jurutera kawalan meningkatkan ketumpatan I/O tempatan merentasi topologi berbilang rak tanpa membebankan bekalan kuasa sistem. Selain itu, keserasian penuh dengan perisian tegar flash memastikan pertukaran data yang telus antara CPU GE Fanuc lama dengan nod automasi Emerson moden.

Soalan Lazim

S: Bagaimanakah IC200ALG325D bertindak balas jika komunikasi satah belakang mengalami gangguan yang tidak dijangka?

J: Modul ini mempunyai keadaan lalai output yang boleh dikonfigurasikan, membolehkan penyepadu sistem menetapkan saluran individu terlebih dahulu untuk mengekalkan keadaan terakhir yang diketahui atau beralih kepada nilai asas yang ditetapkan apabila mengesan kerosakan satah belakang.

S: Adakah kuasa luaran diperlukan untuk mengendalikan gelung output analog pada IC200ALG325D?

J: Ya, logik modul menggunakan 50 mA daripada rel satah belakang dalaman 5 VDC, tetapi peringkat output analog memerlukan bekalan kuasa medan luaran yang beroperasi dalam julat 18 hingga 30 VDC.

S: Apakah tahap pengasingan elektrik yang melindungi logik satah belakang daripada transien sisi medan?

J: Penghalang pengasingan bersepadu menyediakan pemisahan galvanik yang dinilai untuk 250 VAC berterusan dan diuji sehingga 1500 VAC selama 1 minit antara terminal medan dengan satah belakang logik.

Garis Panduan Pemasangan Medan

Pasang tapak pembawa VersaMax dengan kukuh pada rel DIN 35 mm standard atau pasangkannya terus pada plat belakang kepungan menggunakan perkakasan pemasangan. Sejajarkan modul IC200ALG325D dengan saluran panduan pembawa dan tekan ke bawah dengan kukuh sehingga klip penahan terkunci pada kedudukannya. Sambungkan peranti medan kepada blok terminal boleh tanggal menggunakan konduktor pasangan terpiuh berperisai 18-22 AWG untuk mengurangkan gandingan hingar elektromagnet. Kekalkan jarak fizikal sekurang-kurangnya 300 mm antara pendawaian analog aras rendah dengan konduktor AC voltan tinggi. Tamatkan semua wayar saliran perisai kabel pada satu titik pada palang pembumian bumi galangan rendah kepungan, dan pastikan suhu ambien kabinet kekal antara 0 hingga 60 darjah C semasa operasi.
