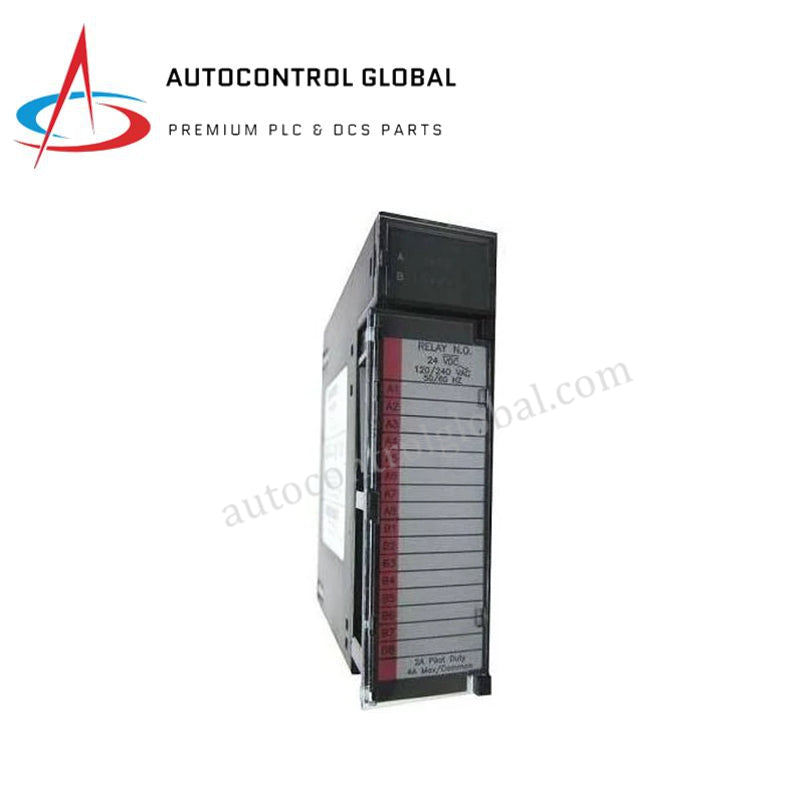

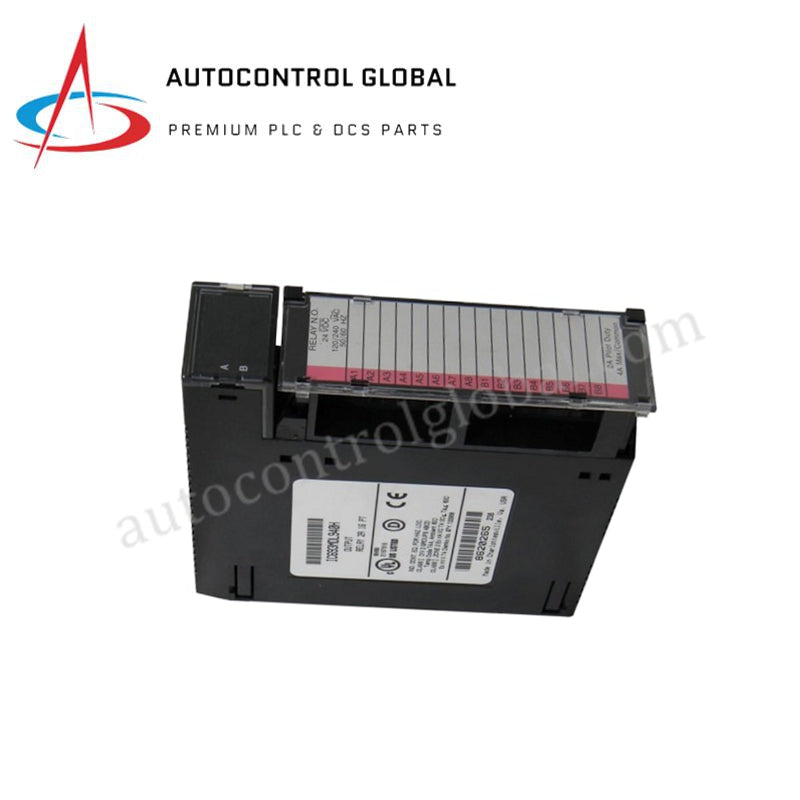

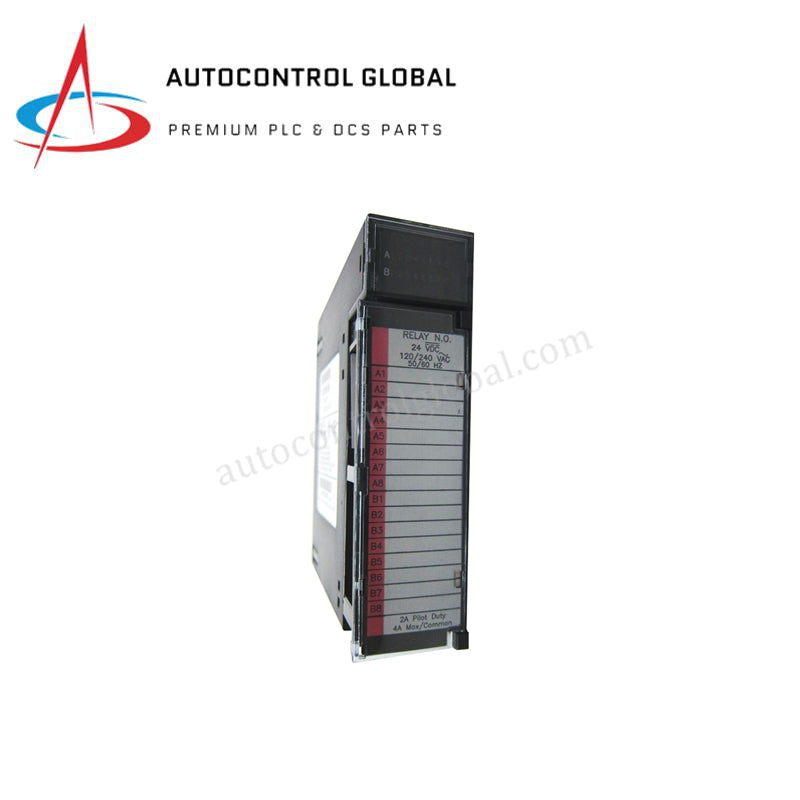

Modul Output Geganti GE Fanuc IC693MDL940H Siri 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693MDL940H
Condition：New with Original Package
Product Type: Kad Output Geganti
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Output Geganti GE Fanuc IC693MDL940H Series 90-30
Dikonfigurasi untuk pensuisan beban AC dan DC diskret dalam platform PLC Series 90-30, GE Fanuc IC693MDL940H (Modul Output Geganti IC693MDL940) menyediakan pelaksanaan fizikal/elektrik secara langsung.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC693MDL940H (IC693MDL940) |
| Jenama | GE Fanuc |
| Asal | AS |
| Berat | 0.30 kg |
| Dimensi | 51 x 127 x 127 mm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 7 mA pada +5 VDC (bas logik), 135 mA pada +24 VDC (bas gegelung geganti) |
| Titik Output | 16 saluran geganti mekanikal biasanya terbuka (NO) |
| Voltan Terkadar | 24 VDC, 120/240 VAC nominal (julat operasi 5-30 VDC, 5-250 VAC) |
| Arus Maksimum bagi Setiap Titik | 2 A |
| Arus Maksimum bagi Setiap Sambungan Sepunya | 4 A |
| Arus Beban Minimum | 10 mA |
| Arus Lonjakan | Sehingga 5 A |
| Pengasingan | 1500 VDC medan-ke-logik, 500 VAC kumpulan-ke-kumpulan |
| Masa Tindak Balas | Maksimum 15 ms (HIDUP ke MATI / MATI ke HIDUP) |
Kelajuan Komunikasi Bas Pesawat Belakang dan Keserasian Perisian Tegar
Litar pemacu gegelung geganti mekanikal dalaman berantara muka dengan pesawat belakang Series 90-30, mengekalkan pemprosesan bas dengan overhed rendah tanpa menjejaskan kelajuan komunikasi bas pesawat belakang semasa gelung kemas kini I/O berketumpatan tinggi. Isyarat logik yang diterima daripada CPU utama memacu gegelung geganti individu melalui penghalang pengasingan optik dalaman. Pemacu logik asli sistem menyediakan keserasian segera dengan kilat perisian tegar merentasi semua semakan perisian tegar CPU Series 90-30, memastikan kemas kini keadaan yang deterministik dan petunjuk LED status masa nyata bagi setiap output sesentuh.
Soalan Lazim
S: Apakah keperluan penggunaan arus pesawat belakang untuk mengendalikan modul IC693MDL940H?
J: Modul ini menggunakan 7 mA daripada bas logik +5 VDC dalaman untuk logik kawalan dan 135 mA daripada bas +24 VDC untuk mengaktifkan gegelung geganti terbina dalam.
S: Adakah 16 saluran output pada IC693MDL940H diasingkan secara individu antara satu sama lain?
J: Tidak, 16 saluran tersebut disusun dalam kumpulan terasing yang berkongsi sambungan terminal sepunya, memberikan pengasingan galvanik 500 VAC antara kumpulan terminal berasingan dan bukannya pengasingan saluran-ke-saluran.
Garis Panduan Pemasangan Lapangan
Asingkan semua sumber kuasa utama yang membekalkan penutup sebelum memasang atau menanggalkan modul IC693MDL940H daripada casis plat asas Series 90-30. Selaraskan perumah modul dengan panduan slot sasaran dan tekan dengan kukuh sehingga penyambung pesawat belakang terkunci dengan selamat pada kedudukannya. Sambungkan beban AC atau DC kepada blok terminal 20-pin boleh tanggal menggunakan fius luaran pada setiap talian sepunya untuk melindungi sesentuh geganti mekanikal daripada kerosakan arus lebih. Pastikan kabel kuasa output lapangan diasingkan secara fizikal daripada pendawaian analog aras rendah atau komunikasi yang sensitif dalam susun atur panel.
