Lembaran Data & Manual Teknikal GE Fanuc IC693MDL940J Siri 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693MDL940J
Condition：New with Original Package
Product Type: Modul Output Relay
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

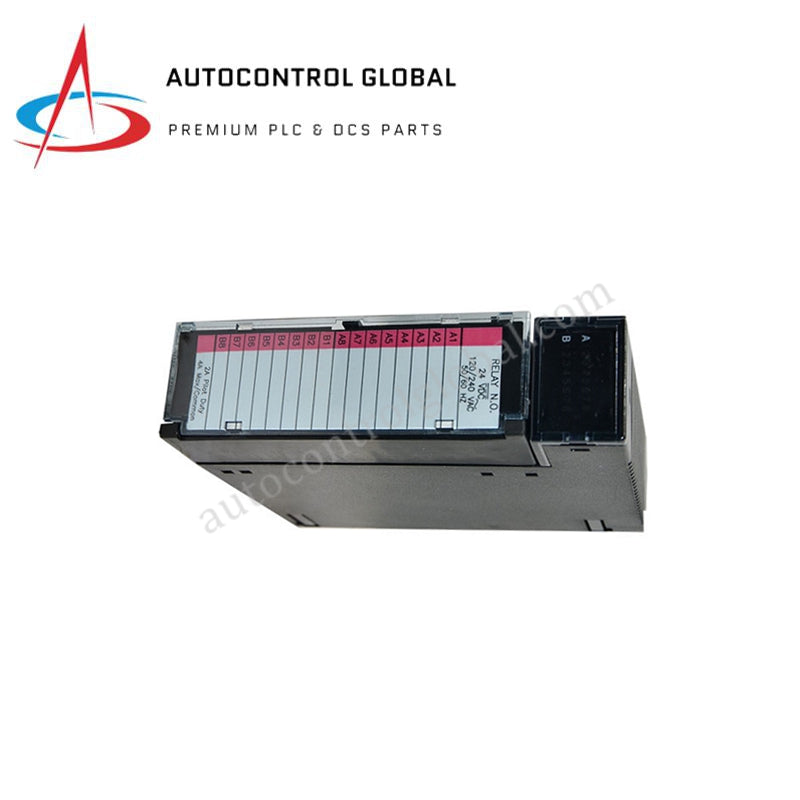

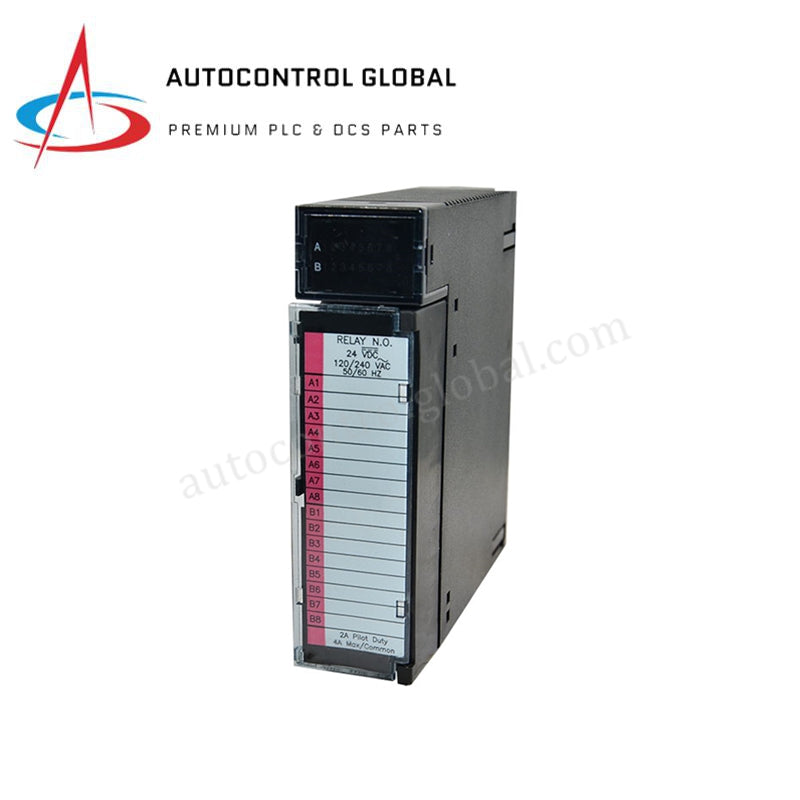

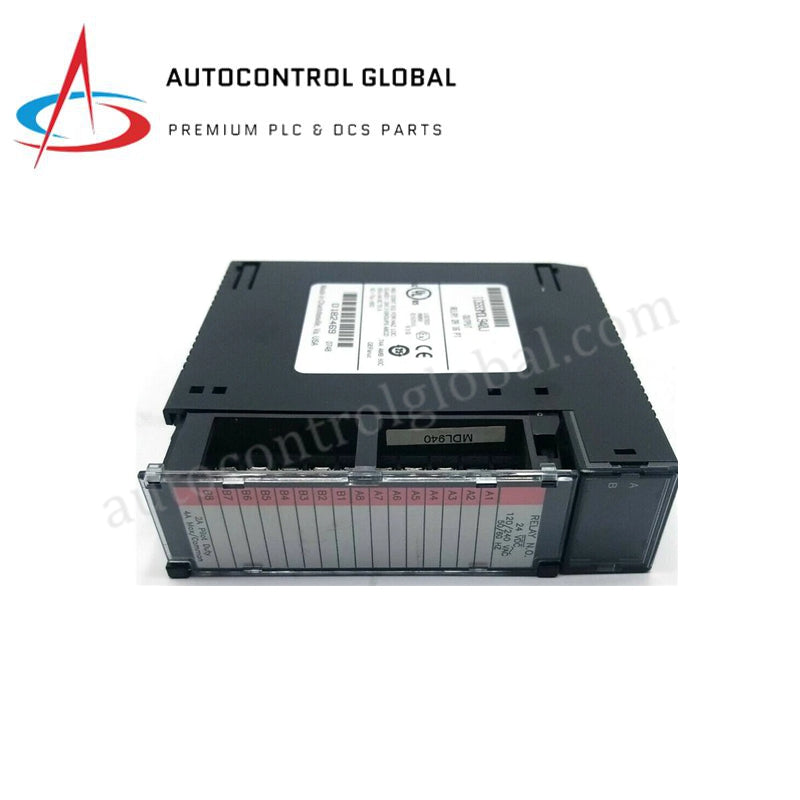

Modul Output Relay Diskret GE Fanuc IC693MDL940J
GE Fanuc IC693MDL940J, juga dikatalogkan sebagai Modul Output Relay IC693MDL940, berfungsi sebagai komponen perkakasan khusus untuk suis gelung elektromekanikal terasing dalam platform PLC Siri 90-30.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC693MDL940J / IC693MDL940 |
| Jenama | GE Fanuc (Emerson Automation) |
| Asal | USA |
| Berat | 0.45 kg (1.0 lb) |
| Dimensi | 130.0 mm x 152.0 mm x 140.0 mm (5.12 in x 6.0 in x 5.5 in) |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | +5 VDC @ 200 mA arus maksimum pada backplane |
| Jenis Sentuhan Output | Relay (Bentuk A, Buka Normal) |
| Kapasiti Saluran | 16 titik, disusun dalam 2 kumpulan terasing dengan 8 saluran setiap satu |
| Julat Voltan Suis | 5 hingga 240 VAC atau 5 hingga 125 VDC |
| Arus Berterusan Maksimum | 2 A setiap titik (beban rintangan maksimum) |
| Pengasingan Galvanik | 1500 V RMS berterusan dari sisi lapangan ke sisi logik PLC |
| Masa Respons Koil/Sentuhan | 15 ms tipikal (kedua-dua kitaran operasi dan pelepasan) |
| Isyarat Visual Status | 16 LED pelaksanaan individu pada panel hadapan |
| Antara Muka Pendawaian Boleh Tanggal | Pemasangan blok terminal mekanikal |
Kelajuan Komunikasi Bas Backplane dan Keserasian Firmware Flash
GE Fanuc IC693MDL940J menterjemah bit arahan CPU dalaman merentasi bas backplane selari untuk mengawal gegelung relay induktif dalaman. Susun atur modul memisahkan 16 set sentuhan ke dalam sub-kumpulan terasing untuk melindungi daftar logik dalaman daripada transien suis tenaga tinggi di lapangan. Apabila melaksanakan penskalaan ketumpatan I/O sistem yang tinggi, jurutera mesti memeriksa metrik arus plat asas berbanding peruntukan 200 mA pada rel +5 VDC utama. Pemasangan sentuhan mekanikal bertukar secara bebas daripada kelajuan komunikasi bas backplane latar belakang, walaupun logik aplikasi mesti mengambil kira kelewatan tindakan mekanikal fizikal selama 15 ms untuk mengekalkan penyelarasan betul dengan lapisan keserasian firmware flash masa jalan.
Soalan Lazim
S: Adakah modul ini membenarkan penggantian hot-swap apabila rak PLC induk dihidupkan?
J: Tidak. Seni bina backplane Siri 90-30 tidak mempunyai litar penyisipan langsung. Juruteknik mesti memutuskan sepenuhnya bekalan kuasa casis utama dan semua voltan gelung sentuhan luaran yang disambungkan sebelum mengeluarkan atau memasang modul untuk mengelakkan gangguan data atau kerosakan perkakasan.
S: Bagaimanakah pendawaian lapangan induktif memberi kesan kepada had arus berterusan sentuhan?
J: Parameter 2 A dinilai secara ketat untuk beban rintangan tulen. Apabila menukar beban induktif seperti injap solenoid atau gegelung pemula motor, juruteknik mesti memasang komponen penindasan luaran (busur/diod untuk litar DC atau rangkaian RC untuk litar AC) untuk mengurangkan lonjakan voltan dan mempercepatkan pemadaman busur.
Garis Panduan Pemasangan Lapangan
- Penjajaran Trek Plat Asas: Matikan semua input kuasa rak tempatan. Selaraskan panduan perumahan dengan laluan menegak slot yang dipilih pada plat asas Siri 90-30 dan tolak dengan kuat sehingga penyambung multi-pin belakang terkunci ke rangka bas.
- Pengasingan Bunyi Transien: Peraturan pemisahan menetapkan bahawa semua talian kuasa AC dan pendawaian gelung relay luaran mesti kekal terasing daripada saluran komunikasi DC voltan rendah. Balut kabel arus tinggi dalam konduit logam berpenyambung bumi untuk menekan kopling induktif ke dalam backplane logik.
- Keselamatan Skru Terminal: Ketatkan semua skru terminal pada blok terminal boleh tanggal mengikut spesifikasi industri standard. Penamatan wayar yang longgar mengubah rintangan litar setempat, menghasilkan profil pelepasan haba terma yang boleh merosakkan jangka hayat komponen mekanikal.
