Bekalan Kuasa Asas RX3i GE Fanuc IC695PSA140CA IC695PSA140
Manufacturer: GE Fanuc
-
Part Number: IC695PSA140CAE
Condition：New with Original Package
Product Type: Modul Bekalan Kuasa
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

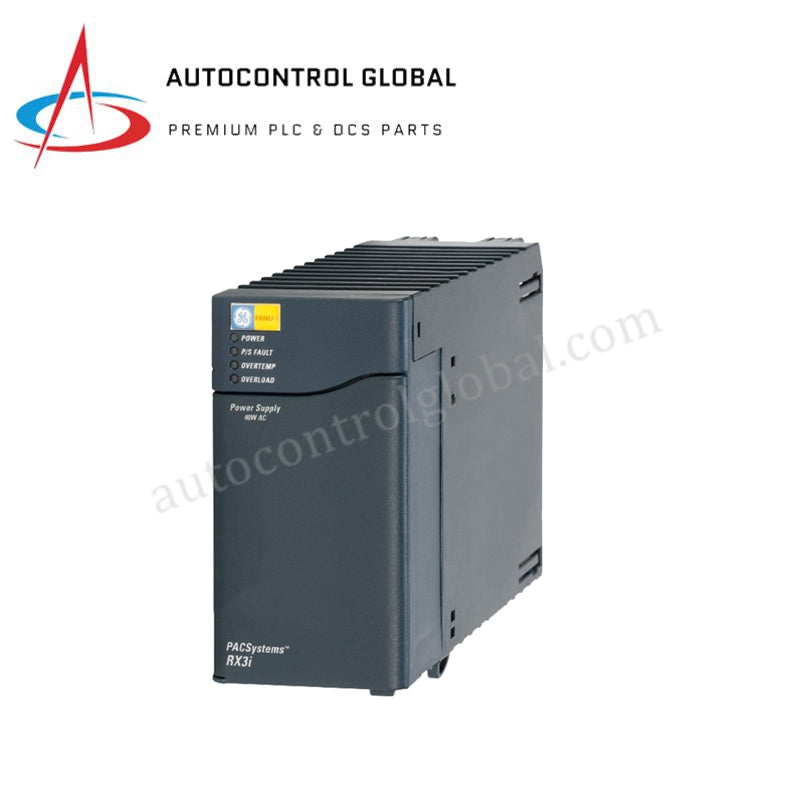

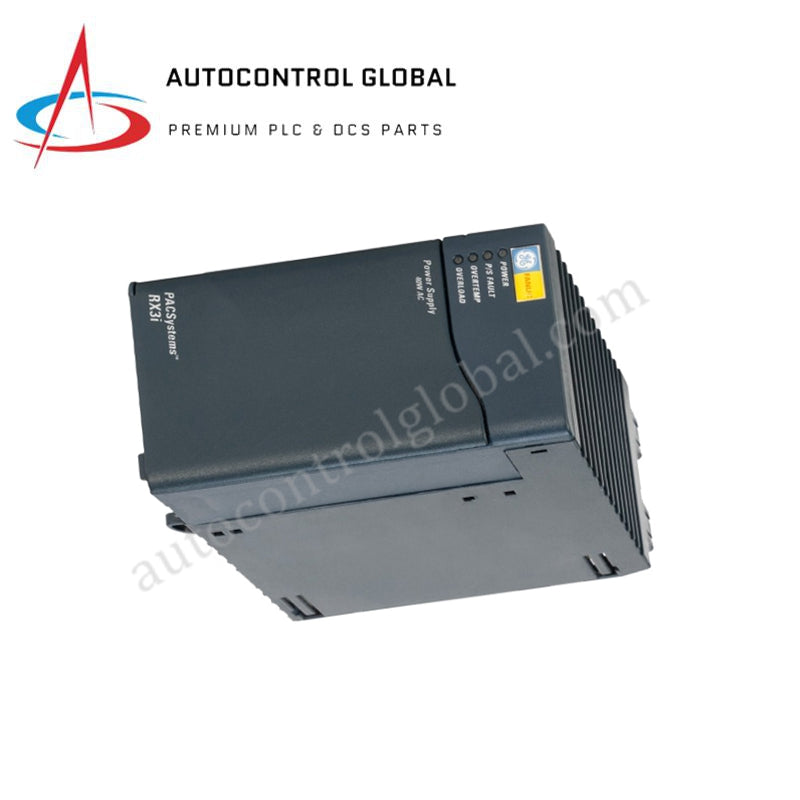

Modul Bekalan Kuasa GE Fanuc IC695PSA140CA PACSystems RX3i
Dikonfigurasikan untuk penukaran kuasa dan pengagihan beban dalam platform PACSystems RX3i, GE Fanuc IC695PSA140CA (Modul Bekalan Kuasa IC695PSA140) menyediakan pelaksanaan fizikal/elektrik secara langsung. Dipasang pada Backplane Universal RX3i, unit ini menukar sumber input AC atau DC julat luas kepada kuasa 5 VDC terkawal untuk membekalkan tenaga kepada modul CPU, unit pengembangan dan komponen bas tempatan aktif merentasi rangka rak.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC695PSA140CA |
| Jenama | GE Fanuc |
| Asal | Pengeluaran Industri Standard |
| Berat | 0.91 kg |
| Dimensi | 130 x 33 x 120 mm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | Kuasa input 70 W (kapasiti output beban 40 W) |
| Model Asas | IC695PSA140 |
| Julat Voltan Input | 85 hingga 264 VAC (47 hingga 63 Hz) atau 100 hingga 300 VDC |
| Voltan Output | 5 VDC terkawal |
| Arus Output | Sehingga 8 A @ 5 VDC |
| Kadar Pengasingan | Pengasingan input-ke-output 1500 VAC |
| Kadar Terminal | Maksimum 6 A bagi setiap terminal |
| Mod Operasi | Berdiri sendiri, Perkongsian Beban, Lebihan |
Kelajuan Komunikasi Bas Backplane & Penskalaan Ketumpatan I/O
IC695PSA140CA menstabilkan pengagihan kuasa merentasi bas backplane dalaman, memastikan riak voltan tidak menjejaskan kelajuan komunikasi bas backplane semasa kitaran pensuisan I/O berketumpatan tinggi. Apabila dipasangkan dengan bekalan kuasa sekunder pada backplane universal, unit ini melaksanakan perkongsian beban aktif dan lebihan kuasa lancar untuk mengekalkan pelaksanaan logik tanpa mengganggu penskalaan ketumpatan I/O aktif atau rutin imbasan modul.
Soalan Lazim
S: Bolehkah IC695PSA140CA membekalkan kuasa terus kepada peranti medan luaran 24 VDC?
J: Tidak, modul ini menyediakan output 5 VDC terkawal secara eksklusif kepada rel kuasa bas backplane RX3i untuk logik modul dalaman dan kuasa pemproses.
S: Bagaimanakah IC695PSA140CA mengendalikan penggantian modul dalam konfigurasi kuasa berlebihan?
J: Dalam susunan bekalan kuasa dwi pada backplane universal, satu bekalan boleh dimatikan atau ditanggalkan tanpa menjatuhkan voltan backplane sistem, sekali gus membolehkan operasi pengawal berterusan.
Panduan Pemasangan Lapangan
- Asingkan semua bekalan kuasa utama AC dan DC sebelum membuat sambungan blok terminal atau memasang bekalan kuasa pada backplane universal.
- Sambungkan wayar pembumian kuprum tolok berat terus dari terminal bumi berfungsi modul ke bar bas pembumian kabinet utama.
- Sahkan pemilihan voltan input dan kekutuban terminal sebelum menghidupkan kuasa untuk mengelakkan fius dalaman terputus atau kemerosotan MOV.
- Kekalkan sekurang-kurangnya 50 mm ruang menegak tanpa halangan di atas dan di bawah penutup modul bagi memastikan penyejukan perolakan terma yang mencukupi.
