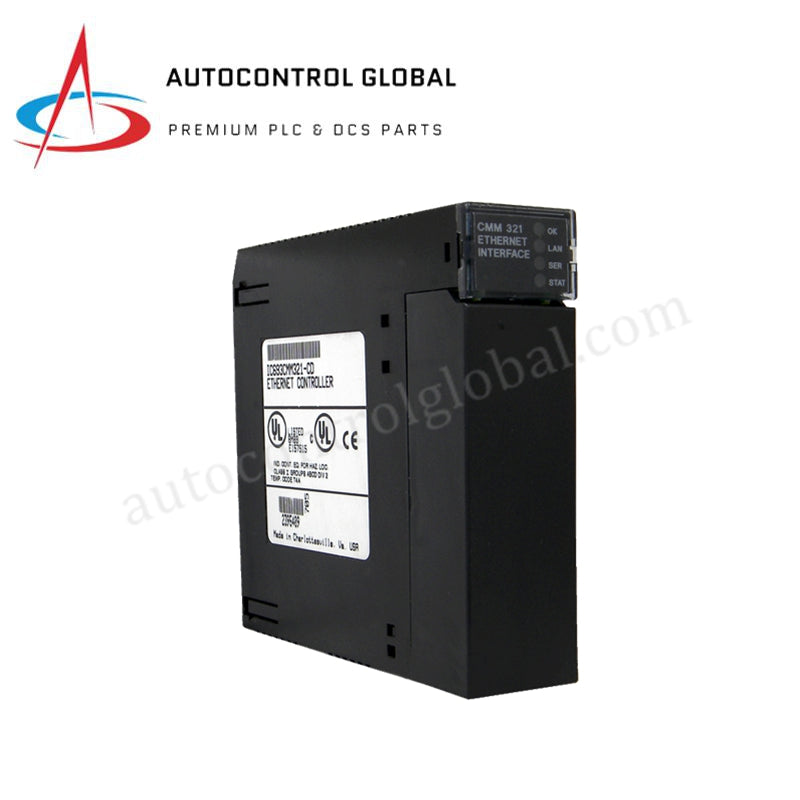

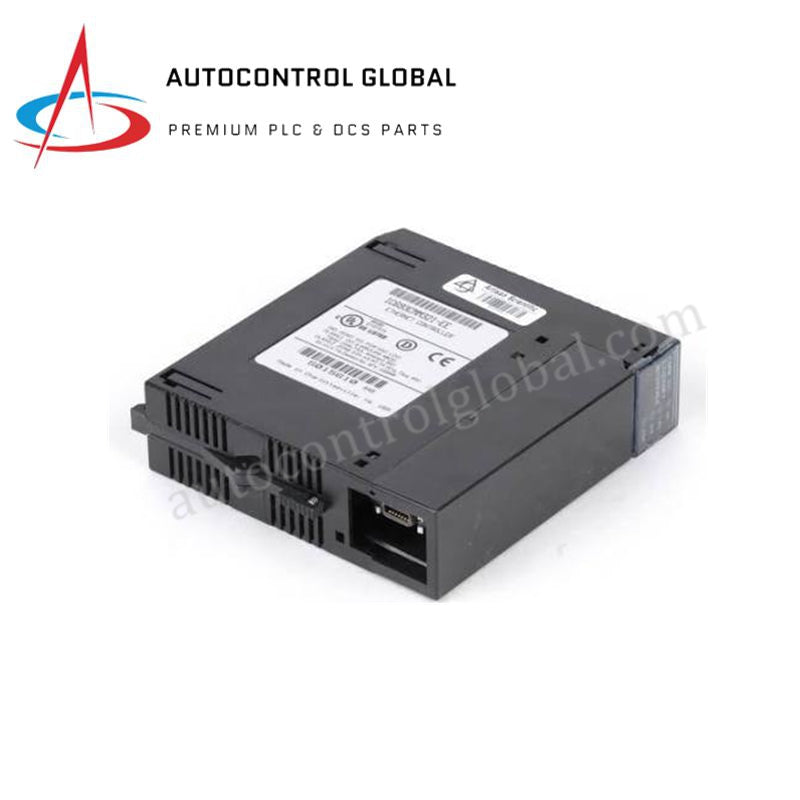

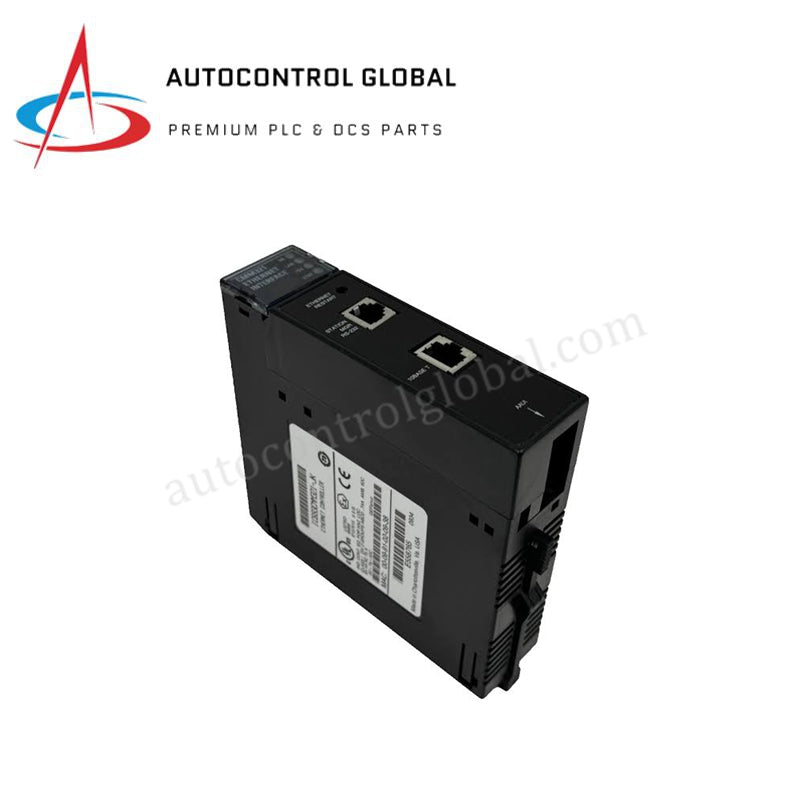

Modul Ethernet Siri 90-30 GE IC693CMM321-JK
Manufacturer: GE Fanuc
-
Part Number: IC693CMM321-JK
Condition：New with Original Package
Product Type: Modul Komunikasi
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Komunikasi Ethernet GE Fanuc IC693CMM321-JK Series 90-30
GE Fanuc IC693CMM321-JK, yang turut dikatalogkan sebagai Modul Antara Muka Ethernet IC693CMM321, berfungsi sebagai komponen perkakasan khusus untuk penghalaan data rangkaian dan penyepaduan pengawal hos dalam sistem PLC Series 90-30.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC693CMM321-JK (IC693CMM321) |
| Jenama | GE Fanuc |
| Asal | USA |
| Berat | 0.34 kg (0.75 lbs) |
| Dimensi | 130 x 40 x 120 mm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 350 mA pada +5 VDC (penggunaan bas satah belakang) |
| Port Fizikal | 1 x Port Rangkaian AAUI, 1 x Port Pengurus Stesen RS-232 (RJ-11), 1 x Port RS-485 (D-sub 15 pin) |
| Sambungan Serentak | Sehingga 16 sambungan pelayan SRTP |
| Keserasian CPU | Versi 6.50 atau lebih tinggi untuk kefungsian penuh (v5.03 hingga v6.04 terhad kepada 1 sambungan SRTP) |
| Protokol yang Disokong | TCP/IP, SRTP, SNP, SNP-X, CCM, Modbus RTU Master/Slave |
| Pengasingan | 1500 VDC (pengasingan galvanik antara port dan logik) |
| Perlindungan Alam Sekitar | Salutan konformal untuk perlindungan daripada kelembapan dan atmosfera keras |
Kelajuan Komunikasi Bas Satah Belakang dan Keserasian Perisian Tegar
IC693CMM321-JK memindahkan pemprosesan protokol TCP/IP dan pengendalian bingkai bersiri daripada CPU utama, sekali gus mengoptimumkan kelajuan komunikasi bas satah belakang semasa kitaran pemindahan data intensif. Pemproses bersama rangkaian dalaman mengurus sehingga 16 saluran pelayan SRTP serentak sambil mengekalkan keserasian penuh memori kilat perisian tegar merentasi semakan CPU Series 90-30. Penimbal logik berkelajuan tinggi memproses bingkai Ethernet dan bersiri yang masuk secara berterusan, melindungi jadual memori sistem daripada kehilangan data serta mengekalkan pengasingan galvanik 1500 VDC merentasi litar antara muka yang menghadap medan.
Soalan Lazim
S: Apakah tahap perisian tegar CPU yang diperlukan untuk mencapai kapasiti sambungan SRTP 16 saluran penuh pada IC693CMM321-JK?
J: CPU Series 90-30 hos mesti menjalankan perisian tegar versi 6.50 atau lebih tinggi untuk menyokong kesemua 16 sambungan pelayan SRTP serentak; versi CPU 5.03 hingga 6.04 mengehadkan operasi kepada satu sambungan.
S: Bagaimanakah IC693CMM321-JK disambungkan kepada rangkaian Ethernet RJ-45 standard?
J: Modul ini mempunyai port transceiver rangkaian AAUI yang memerlukan transceiver AAUI-ke-10BaseT luaran dan kabel sambungan untuk disambungkan kepada media Ethernet standard.
Garis Panduan Pemasangan Lapangan
Pastikan kuasa utama ke plat asas Series 90-30 diasingkan sepenuhnya sebelum memasukkan atau menanggalkan modul IC693CMM321-JK. Luncurkan kad satu slot ke dalam mana-mana slot I/O yang tersedia, pastikan penyambung belakang terpasang sepenuhnya pada pengepala satah belakang sebelum mengunci tab penahan atas dan bawah. Sambungkan kabel bersiri lapangan menggunakan pendawaian pasangan terpiuh berperisai dua lapis, dengan pembumian perisai isyarat pada satu titik casis sahaja. Halakan transceiver Ethernet serta kabel RS-232/RS-485 jauh daripada konduktor motor voltan tinggi untuk mengekalkan penolakan hingar pada semua saluran komunikasi.
