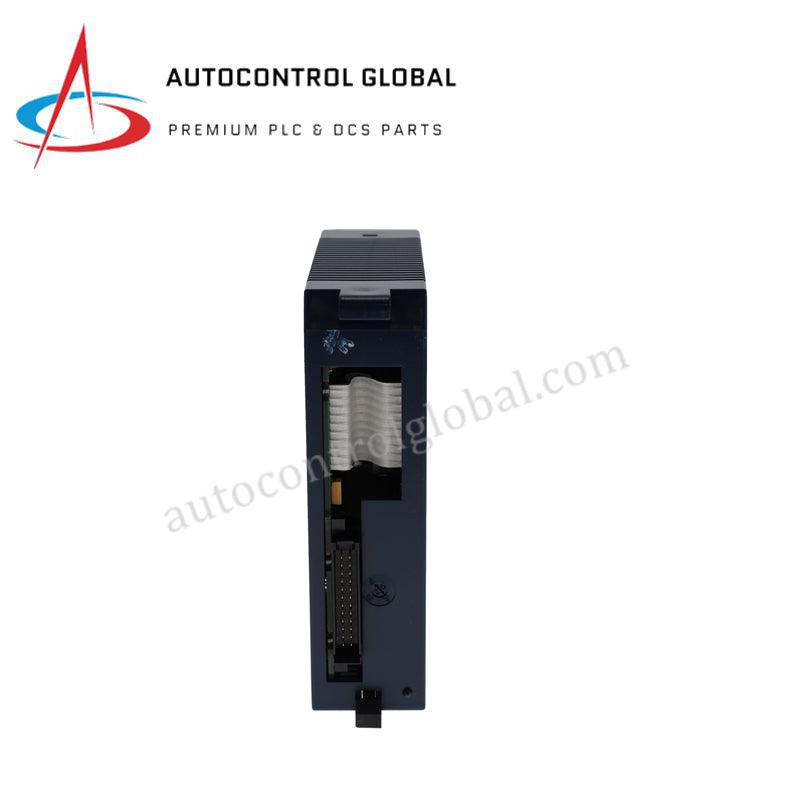

Modul Input Analog GE IC694ALG222 PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694ALG222
Condition：New with Original Package
Product Type: Modul Input Analog
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Input Analog GE Fanuc IC694ALG222 PACSystems RX3i
Dikonfigurasikan untuk pemerolehan voltan analog dalam platform PACSystems RX3i, GE Fanuc IC693ALG222 (Modul Input Analog IC694ALG222) menyediakan pelaksanaan fizikal/elektrik secara langsung. Modul ini menukarkan isyarat voltan DC masuk daripada instrumentasi proses kepada nilai digital 12-bit yang disimpan dalam ruang memori CPU %AI. Konfigurasi perisian membolehkan perkakasan beroperasi sebagai susunan hujung tunggal 16 saluran atau rangkaian pembezaan 8 saluran. Dengan menyokong julat voltan 0 hingga 10 VDC unipolar dan -10 hingga +10 VDC bipolar, penukar analog-ke-digital dalaman melaksanakan kemas kini sistem dalam tempoh milisaat merentasi bank saluran aktif.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC694ALG222 |
| Jenama | GE Fanuc / Emerson |
| Asal | Amerika Syarikat |
| Berat | 0.30 kg (0.66 paun) |
| Dimensi | 3.5 cm x 13.0 cm x 13.5 cm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 112 mA pada 5 VDC (bas belakang); 41 mA pada 24 VDC (bas terpencil) |
| Saluran Input | 16 hujung tunggal atau 8 pembezaan (boleh dikonfigurasikan) |
| Julat Input | 0 hingga 10 VDC (unipolar), -10 hingga +10 VDC (bipolar) |
| Resolusi Digital | 12-bit (2.5 mV/kiraan pada 0 hingga 10 V; 5 mV/kiraan pada -10 hingga +10 V) |
| Kadar Kemas Kini Saluran | 6 ms (16 saluran hujung tunggal); 3 ms (8 saluran pembezaan) |
| Ketepatan | +/-0.25% daripada skala penuh pada 25 darjah C |
| Kelinearan Input | Kurang daripada 1 LSB |
| Impedans Input | Lebih daripada 500 kohm (hujung tunggal); 1 Mohm (pembezaan) |
| Tindak Balas Penapis Input | 200 Hz |
| Pengasingan Medan | 250 VAC berterusan; 1500 VAC selama 1 minit (medan-ke-bas belakang) |
Seni Bina Bas Belakang dan Kepastian Rangkaian
IC694ALG222 dipasang di dalam mana-mana slot I/O standard pada plat asas universal atau pengembangan PACSystems RX3i, lalu mewujudkan penghalaan selari berkelajuan tinggi merentasi bas belakang dalaman. Litar optogandingan mengekalkan pengasingan galvanik medan-ke-bas belakang bagi memelihara kelajuan komunikasi bas belakang dan menghalang transien hingar medan daripada mengganggu pemprosesan CPU. Apabila menggunakan beberapa modul analog berketumpatan tinggi, jurutera kawalan mengurus penskalaan keseluruhan ketumpatan I/O dengan mengimbangi penggunaan kuasa dalaman terhadap kapasiti bekalan bas belakang yang tersedia. Daftar perkakasan mengekalkan keserasian penuh dengan perisian tegar flash, sekali gus memudahkan penyegerakan lancar dengan rangkaian deterministik Profinet atau EtherNet/IP yang beroperasi merentasi pengawal induk.
Soalan Lazim
S: Adakah IC694ALG222 menyokong pertukaran panas di dalam plat asas PACSystems RX3i semasa sistem beroperasi?
J: Ya. Seni bina perkakasan PACSystems RX3i menyokong pemasukan dan pengeluaran panas (pertukaran panas) modul daripada plat asas universal tanpa mengganggu pelaksanaan pengawal atau memutuskan kuasa bas belakang.
S: Apakah sumber kuasa yang membekalkan rel terpencil 24 VDC yang diperlukan oleh modul?
J: Modul ini menggunakan 41 mA daripada bas bekalan 24 VDC terpencil yang terletak pada bas belakang RX3i, yang dikuasakan secara langsung oleh modul bekalan kuasa RX3i utama yang dipasang di dalam rak.
S: Bagaimanakah ciri penolakan hingar talian isyarat berbeza antara mod pendawaian 16 saluran dan 8 saluran?
J: Pendawaian hujung tunggal menyediakan 16 titik input yang berkongsi talian kembali sepunya, tetapi lebih terdedah kepada perbezaan potensi bumi. Pendawaian pembezaan menggunakan 8 pasangan saluran terpencil, yang memberikan penolakan hingar mod sepunya yang lebih baik dalam persekitaran elektrik bising.
Garis Panduan Pemasangan Medan
- Protokol Pengasingan Kuasa: Pastikan bekalan kuasa medan setempat dimatikan sebelum menyambungkan pendawaian isyarat pada blok penyambung boleh tanggal 20 terminal.
- Peraturan Pelindungan dan Pembumian: Halakan pendawaian medan menggunakan kabel pasangan berpilin berperisai secara individu. Bumikan semua perisai kabel pada satu titik, sebaik-baiknya pada bar pembumian rak, bagi mengelakkan arus gelung bumi.
- Pemisahan Pengasingan Isyarat: Halakan kabel isyarat voltan analog voltan rendah melalui salur wayar berasingan yang diasingkan daripada talian AC voltan tinggi dan kabel output pemacu frekuensi boleh ubah.
- Selak Mekanikal: Letakkan tepi panduan bawah modul ke dalam slot plat asas, pusingkan perumah ke atas ke arah penyambung bas belakang, kemudian tekan dengan kukuh sehingga selak penahan atas berbunyi klik dan terkunci pada kedudukannya.
