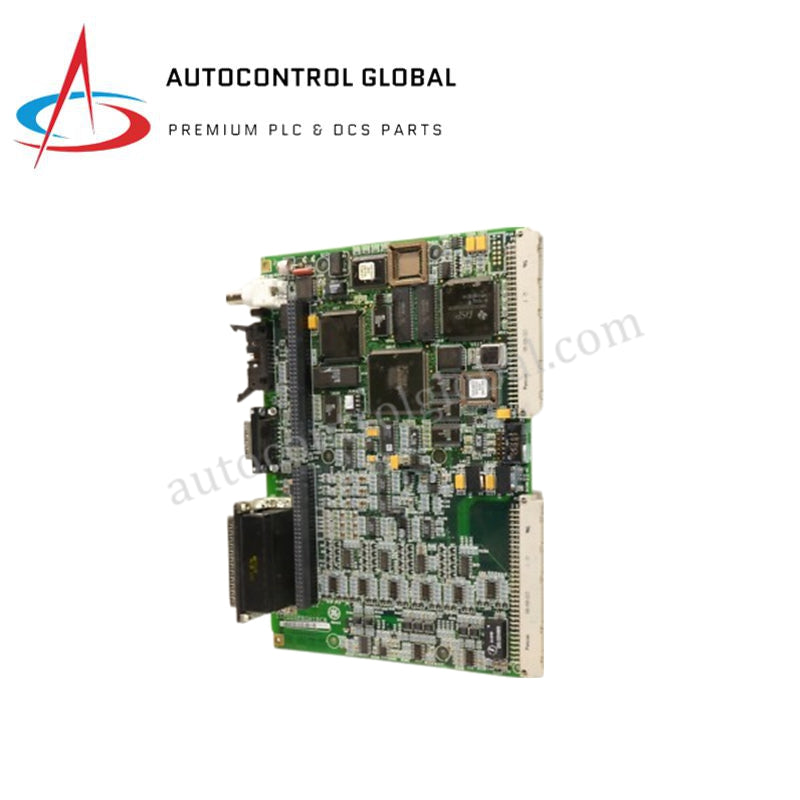

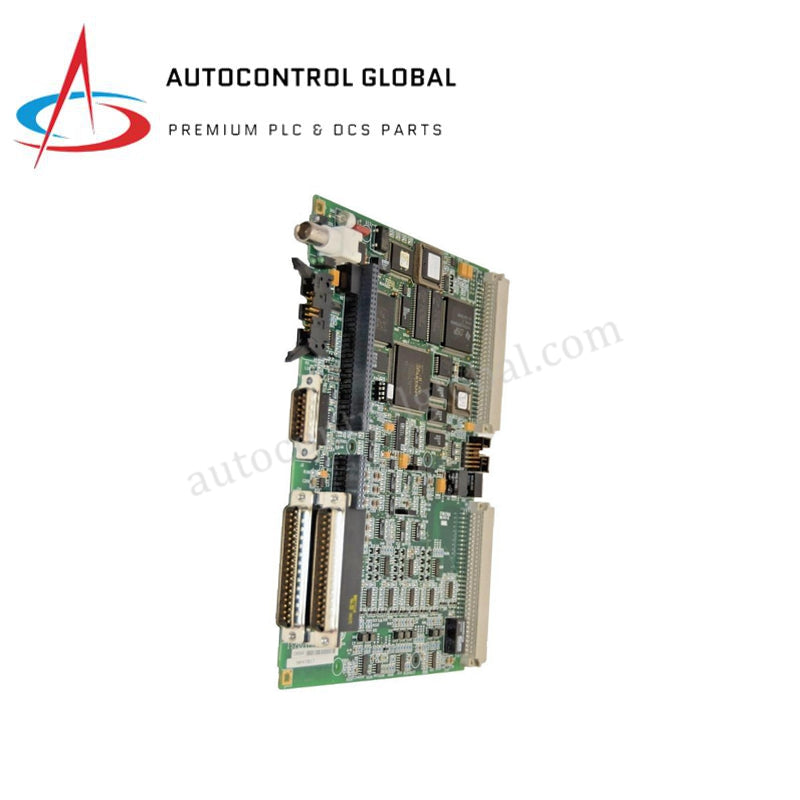

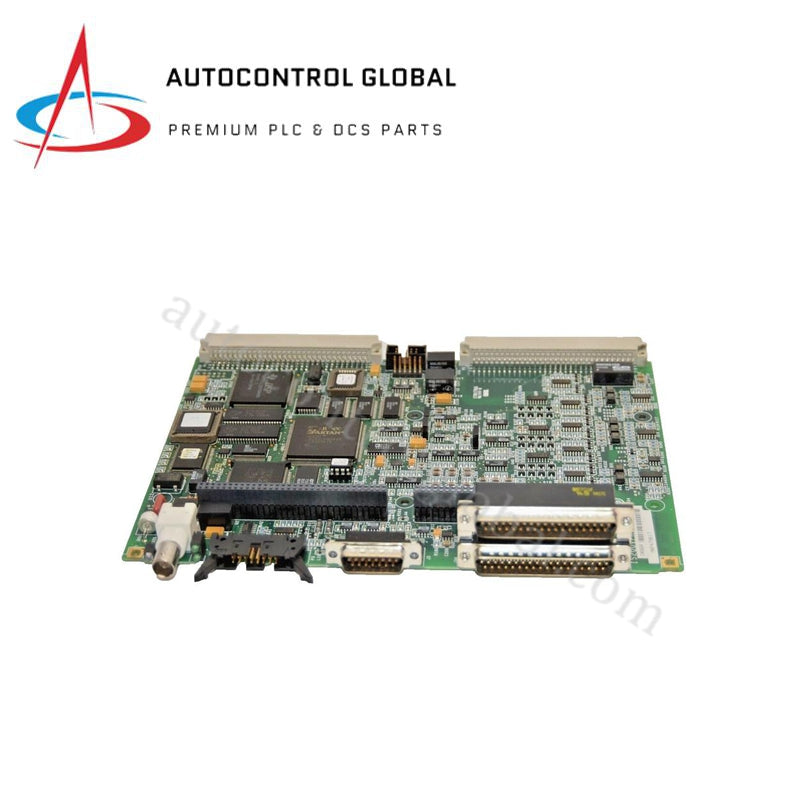

Modul Pemproses PCB Bantuan GE IS200AEPAH1BPR5 Mark VI/VIe
Manufacturer: GE Fanuc
-
Part Number: IS200AEPAH1BPR5
Condition：New with Original Package
Product Type: Modul Pemproses Bantuan
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200AEPAH1BPR5 Mark VI/Mark VIe PCB Bantuan
GE IS200AEPAH1BPR5, juga dikatalogkan sebagai IS200AEPA PCB Bantuan, berfungsi sebagai komponen perkakasan khusus untuk pengagihan kuasa dan penyediaan isyarat dalam seni bina kawalan turbin Mark VI dan Mark VIe.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200AEPAH1BPR5 |
| Jenama | GE Mark VI / Mark VIe |
| Asal | China |
| Berat | 0.91 kg |
| Dimensi | Pemasangan rak standard 19 inci |
| Suhu Operasi | -40 darjah C hingga 70 darjah C |
| Penggunaan Kuasa | Input 24 VDC |
| Prestasi | 12 relay, 6 MOV, 19 penyambung palam |
Integrasi Kawalan Industri dan Seni Bina Perisian
IS200AEPAH1BPR5 menguruskan kelajuan komunikasi bas backplane untuk memastikan pengendalian data yang deterministik antara pemproses kawalan turbin dan instrumentasi lapangan. Ia menyokong penskalaan ketumpatan I/O, membolehkan integrasi pelbagai aliran transduser analog dan digital dalam seni bina sistem TMR (Triple Modular Redundant) atau Simplex. Perisian modul menyediakan keserasian flash, memudahkan kemas kini konfigurasi perisian secara lancar melalui Toolbox Sistem Kawalan. Seni bina di papan menggunakan pengawalan dalaman untuk mengekalkan rel voltan yang stabil, meminimumkan gangguan isyarat semasa penukaran analog-ke-digital berkelajuan tinggi yang diperlukan untuk tugas pengawalan turbin.
Soalan Lazim
S: Adakah IS200AEPAH1BPR5 menyokong pertukaran panas semasa beban?
J: Ya, modul ini direka untuk keupayaan pertukaran panas dalam rak Mark VI/VIe, membolehkan penggantian semasa operasi sistem dengan syarat konfigurasi slot rak tertentu membenarkan pemutusan selamat antara kuasa dan antara muka isyarat.
S: Bagaimana MOV onboard menyumbang kepada ketahanan papan?
J: Enam Metal Oxide Varistor (MOV) terbina dalam menyediakan had perlindungan voltan lonjakan, mengehadkan lonjakan sementara sebelum mencapai litar pemprosesan isyarat sensitif, yang melindungi modul daripada induksi voltan tinggi yang biasa dalam persekitaran kawalan turbin besar.
Garis Panduan Pemasangan Lapangan
Pasang IS200AEPAH1BPR5 ke dalam slot backplane Mark VI atau VIe yang sesuai. Pastikan 19 penyambung palam diselaraskan dengan betul untuk mengelakkan kerosakan pin semasa pemasangan. Ketatkan skru pelapik hadapan untuk menyediakan laluan tanah impedans rendah, yang wajib untuk mengekalkan imuniti EMI. Sambungkan pendawaian lapangan luaran ke pin sub-D yang ditetapkan, pastikan semua pelindung kabel isyarat di tanahkan di titik masuk kabinet untuk mengelakkan gelung tanah. Sebelum memulakan sistem, sahkan tahap input 24 VDC dan periksa status modul melalui antara muka diagnostik CIMPLICITY untuk mengesahkan inisialisasi I/O yang betul.
