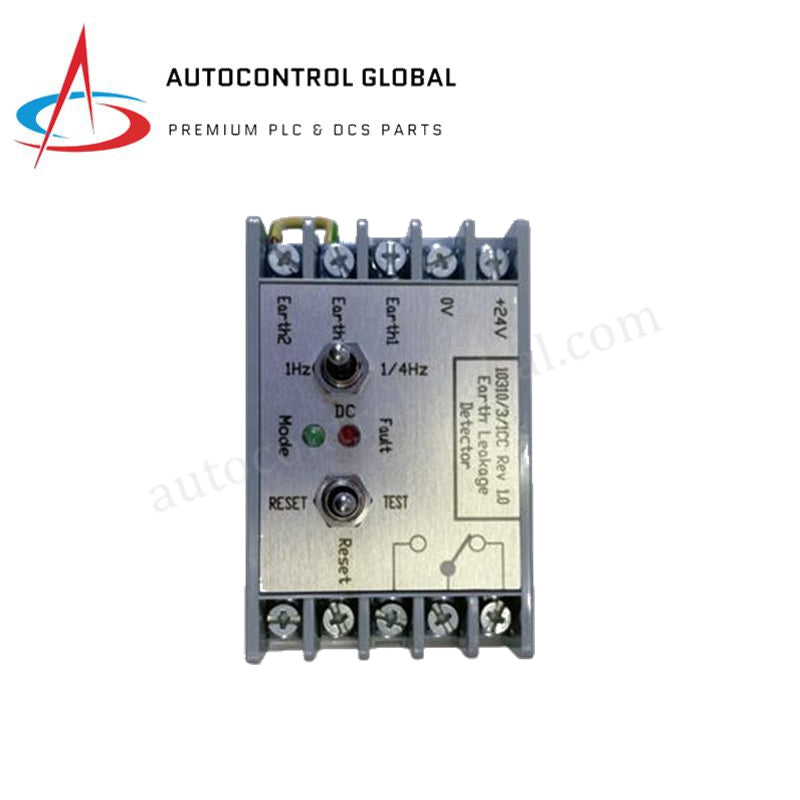

Modul Pengesan Kebocoran Arus Bumi Siri Pengurus Keselamatan Honeywell 10310/3/1 CC

Dikonfigurasikan untuk penjejakan gangguan tanah dalam Sistem Pengurus Keselamatan Honeywell (SMS), Honeywell 10310/3/1 CC (10310/3/1 Pengesan Kebocoran Bumi) menyediakan pelaksanaan fizikal/elektrik secara langsung. Komponen perkakasan ini mengukur arus kebocoran yang kembali melalui laluan bumi secara berterusan dan memulakan output penggera atau relay trip berwayar keras apabila parameter melebihi had yang ditetapkan pengguna. Beroperasi sebagai modul perlindungan bebas dalam seni bina kritikal keselamatan, ia memberikan pelaksanaan pengasingan pantas untuk melindungi lapisan perkakasan daripada gangguan elektrik teruk dan gelung arus.

Spesifikasi Perkakasan

Atribut Teknikal Kawalan Proses & Instrumentasi DCS

10310/3/1 CC menggabungkan parameter pengasingan galvanik saluran-ke-saluran untuk mengasingkan elektronik pemprosesan daripada lonjakan gangguan tanah voltan tinggi yang berbahaya. Ia terus menghubungkan ke seni bina tahan gangguan Honeywell Safety Manager, mengemas kini daftar status tempatan melalui bas sistem dalaman. Modul ini menggunakan relay output mekanikal berwayar keras yang memisahkan laluan pelaksanaan penutupan kecemasan daripada kemungkinan latch-up pemproses tahap lapangan. Pemeriksaan diagnostik dalaman berterusan mengekalkan pengesahan kesihatan gelung, serta-merta menyiarkan bendera gangguan modul jika ambang penebat dalaman merosot di bawah minimum pematuhan IEC yang ditetapkan.

Soalan Lazim

S: Adakah modul ini menyokong pemasangan hot-swappable dalam rak Safety Manager? J: Tidak. Kerana 10310/3/1 CC mengendalikan bekalan utama 230 VAC secara langsung dan menyelaras urutan trip kritikal keselamatan, semua kuasa hulu mesti diasingkan dan dikunci keluar sebelum memasang atau membuka unit untuk mengelakkan percikan elektrik atau penutupan sistem tidak sengaja.

S: Bagaimana ambang arus kebocoran diselaraskan pada 10310/3/1 CC? J: Ambang ditetapkan melalui antara muka kalibrasi perkakasan yang terletak pada rumah modul, membolehkan pelarasan berterusan dari 10 mA hingga 300 mA untuk disesuaikan dengan profil penebat loji tertentu.

S: Apa yang berlaku jika modul kehilangan sumber kuasa tambahan 230 VAC? J: Peranti direka untuk melaksanakan keadaan selamat; kehilangan bekalan logik utama sepenuhnya segera menjatuhkan relay penggera dan trip dalaman ke status selamat tanpa tenaga untuk memberitahu rangkaian DCS penyelia.

Garis Panduan Pemasangan Lapangan

• Penjajaran Rel DIN: Jepit modul dengan kukuh pada rel DIN simetri standard di dalam penutup. Sahkan klip pemasangan berpegas bersepadu mengunci rata pada rel untuk menahan getaran industri.
• Pemisahan Talian Kuasa: Lalukan pendawaian bekalan 230 VAC dan gelung pemantauan gangguan arus berat jauh dari talian komunikasi DC voltan rendah atau isyarat logik untuk mengurangkan gangguan elektromagnet.
• Perisai dan Kesinambungan Bumi: Sambungkan terminal rujukan bumi utama terus ke bar bas bumi tembaga utama penutup. Pastikan semua titik sentuhan bebas cat atau kakisan untuk menjamin laluan sambungan impedans rendah.
• Pengencangan Terminal: Tanggalkan penebat wayar lapangan mengikut spesifikasi tepat. Masukkan konduktor ke blok terminal skru dan ketatkan untuk mengelakkan titik sambungan rintangan tinggi yang boleh menjana haba setempat.
