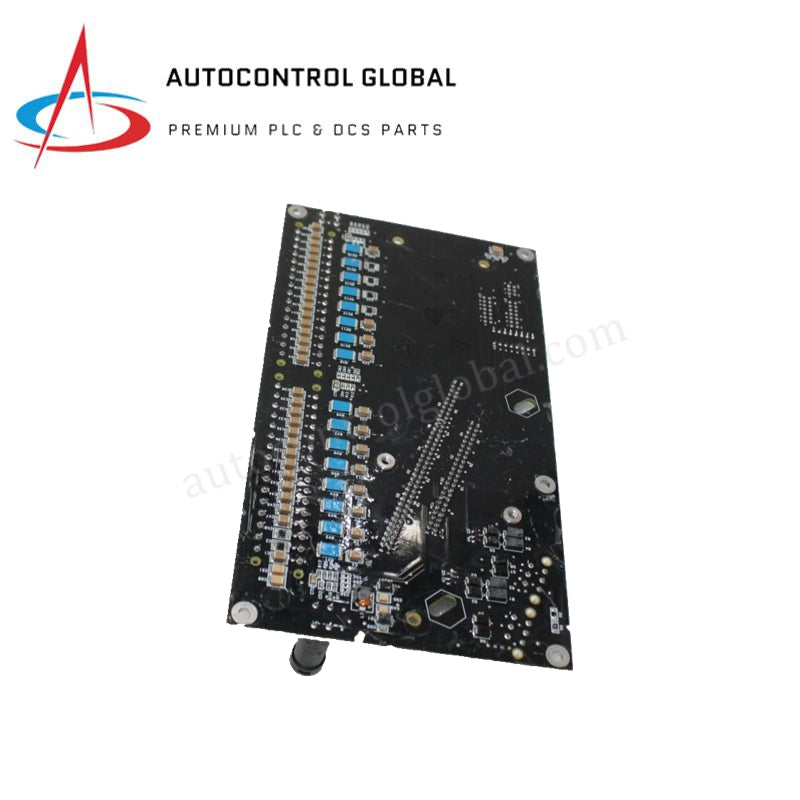

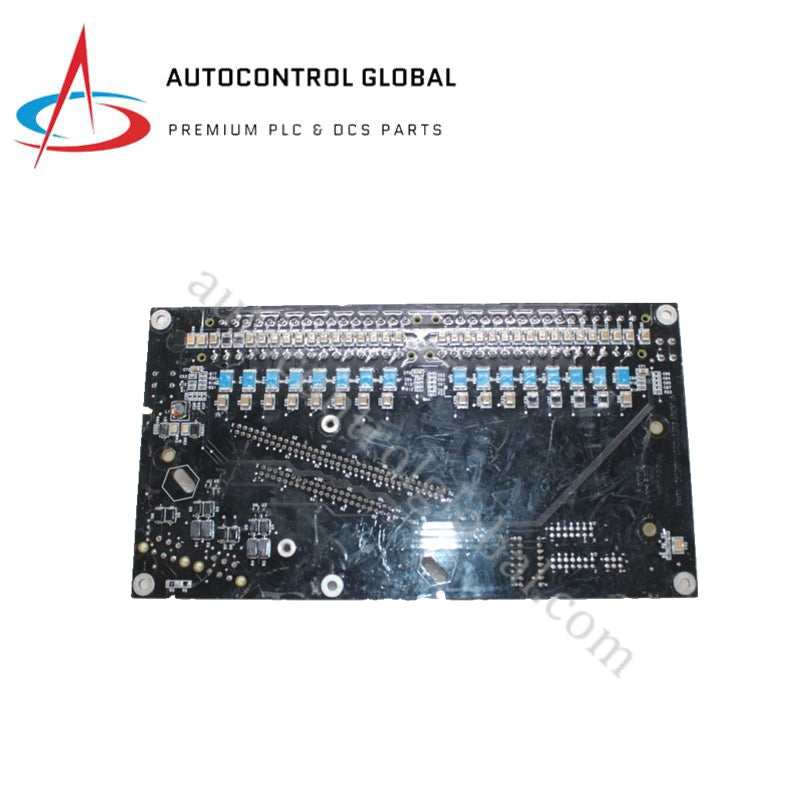

Modul Input Suhu Siri Honeywell 8U-TAIMA1 Siri 8
Manufacturer: Honeywell
-
Part Number: 8U-TAIMA1
Condition：New with Original Package
Product Type: Modul Input Analog
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell 8U-TAIMA1 Siri 8 Modul
Honeywell 8U-TAIMA1, juga dikatalogkan sebagai 8U-TAIMA1 Low-Level AI IOTA, berfungsi sebagai komponen perkakasan khusus untuk pemerolehan isyarat analog terasing dan input suhu dalam rangkaian Experion PKS C300.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 8U-TAIMA1 |
| Jenama | Honeywell |
| Asal | USA |
| Berat | 0.8 kg |
| Dimensi | 3.5 cm x 14 cm x 14.5 cm |
| Suhu Operasi | -40 hingga +85 darjah C |
| Penggunaan Kuasa | 24 VDC; arus modul kira-kira 120 mA |
| Jenis Modul | TC/RTD Input Suhu IOTA (Tidak Berlapis) |
| Bilangan Saluran | 16 saluran terasing sepenuhnya |
| Input Disokong | Termokopel (J, K, E, T, B, S, R), RTD (Pt100, Ni120, Cu10/50), isyarat mV (-20 mV hingga +100 mV), 4-20 mA |
| Resolusi | 12-bit |
| Kadar Imbasan | 1 saat untuk semua 16 saluran |
| Pengasingan | 2500 VAC saluran-ke-saluran, saluran-ke-sistem, saluran-ke-kuasa |
| CMRR | >=120 dB @ 50/60 Hz |
| NMRR | >=60 dB @ 50/60 Hz |
| Salutan Perkakasan | Tidak Berlapis (penamaan 8U untuk bukan G3) |
Sifat Kawalan Proses & Instrumentasi DCS
Beroperasi dalam seni bina Honeywell Experion PKS, unit ini menyediakan pemprosesan isyarat tepat melalui kompensasi sambungan sejuk (CJC) terintegrasi merentasi semua konfigurasi termokopel. Peranti ini melaksanakan seni bina pengasingan galvanik 2500 VAC saluran-ke-saluran yang ketat untuk mengelakkan gelung bumi dan melindungi papan belakang pemprosesan teras daripada gangguan elektrik. Selain itu, keserasian asli dengan protokol gelung HART 4-20 mA membolehkan penjejakan telemetri digital laluan, manakala pengesanan termokopel terbuka (OTD) terbina dalam menghalang penyebaran pembolehubah proses tidak sah semasa kegagalan lapisan fizikal sensor.
Soalan Lazim
S: Bagaimana 8U-TAIMA1 mengendalikan pergeseran terma di titik penamatan?
J: Perhimpunan Penamatan Input Output (IOTA) asas mempunyai sensor kompensasi sambungan sejuk (CJC) terintegrasi yang mengesan suhu terminal tempatan, mengemas kini pekali kalibrasi secara dinamik untuk mengekalkan terjemahan voltan termokopel yang tepat.
S: Bolehkah modul ini digunakan dalam persekitaran yang mengandungi gas korosif seperti hidrogen sulfida?
J: Tidak. Awalan "8U" menandakan modul ini tidak berlapis (bukan G3). Untuk keadaan persekitaran yang korosif atau keras, versi berlapis konformal (8C-TAIMA1) mesti digunakan.
S: Apa yang berlaku pada gelung kawalan proses jika wayar termokopel putus?
J: Litar pengesanan termokopel terbuka (OTD) aktif mengenal pasti keadaan impedans tinggi dan segera mencetuskan bendera status ralat yang boleh dikonfigurasikan untuk menghalang pengawal C300 melaksanakan logik kawalan berdasarkan data tidak sah.
Garis Panduan Pemasangan Lapangan
Pasang plat asas IOTA 9 inci secara mendatar atau menegak pada rel DIN berasaskan bumi standard di dalam kabinet instrumen yang bersih dan bebas habuk. Pasangkan modul 8U-TAIMA1 pada pin penyambung IOTA yang sepadan dan sahkan tab kunci berfungsi dengan betul. Apabila memasang wayar termokopel, RTD, atau pemancar protokol gelung HART 4-20 mA, gunakan kabel berpintal berperisai berasingan untuk setiap gelung. Tamatkan wayar saliran perisai dengan ketat pada bar bumi instrumen IOTA yang ditetapkan; jangan bumi perisai di kedua-dua hujung untuk mengelakkan arus gelung bumi yang mengganggu fasa penukaran 12-bit. Pastikan garis isyarat sensor lapangan voltan rendah mengekalkan jarak fizikal minimum daripada kabel AC voltan tinggi dan beban induktif suis dalam panel penutup.
