IC693ALG220G GE Fanuc Input Analog | Stok Baru & Asli
Manufacturer: GE Fanuc
-
Part Number: IC693ALG220G
Condition：New with Original Package
Product Type: Modul Input Analog
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

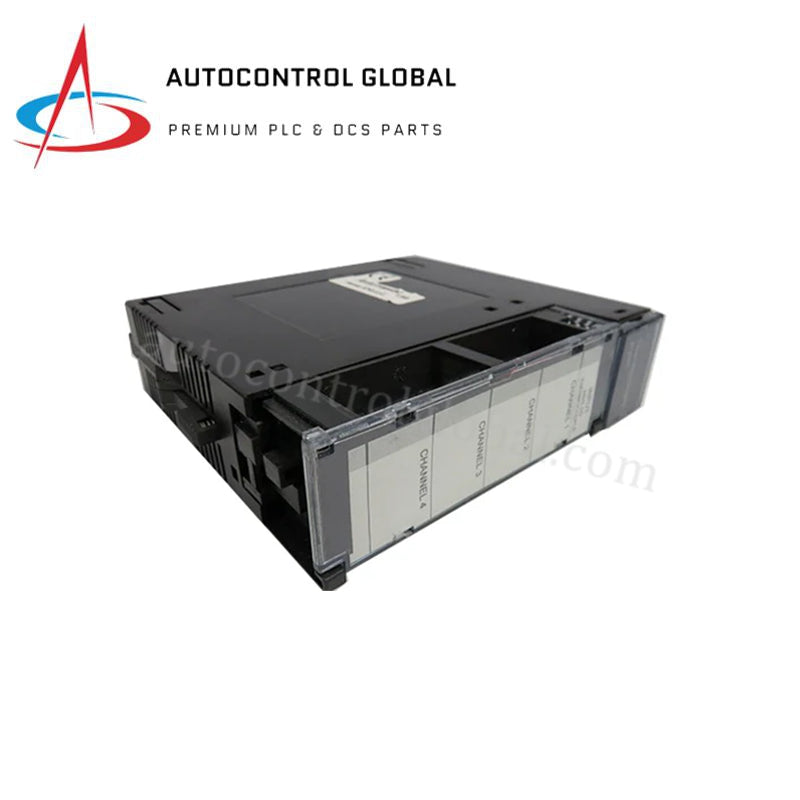

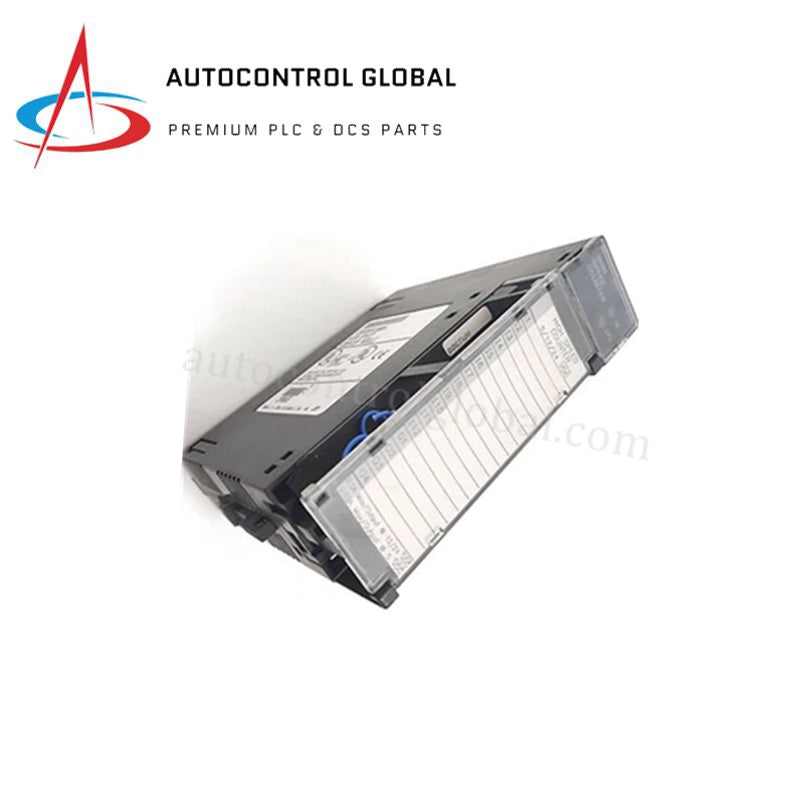

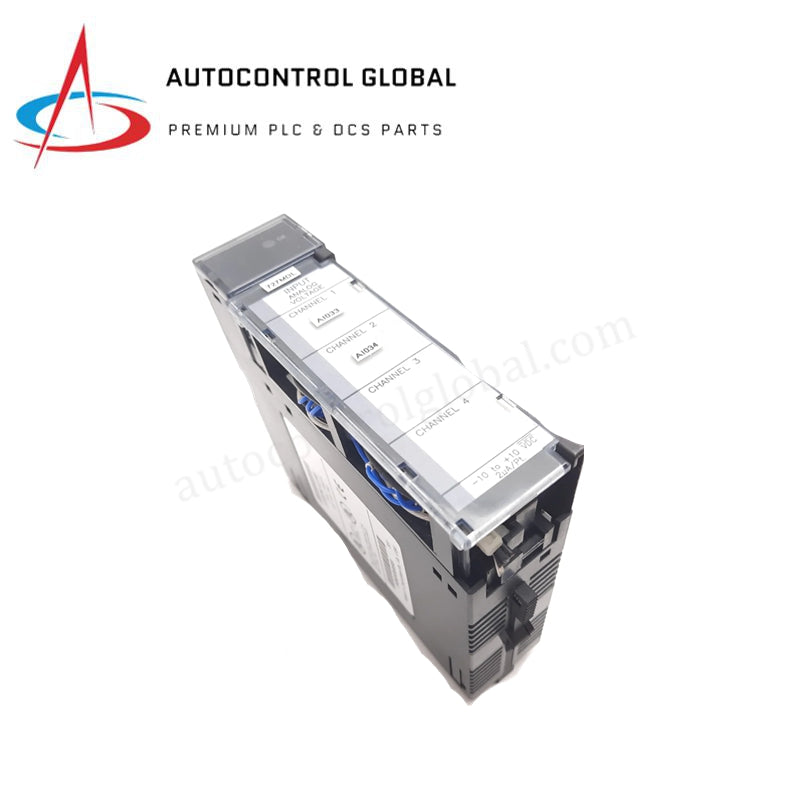

Modul Input Analog GE Fanuc IC693ALG220G
Dikonfigurasikan untuk pemerolehan dan pemprosesan isyarat analog dalam persekitaran PLC Siri 90-30, GE Fanuc IC693ALG220G (Modul Input Analog IC693ALG220) menyediakan pelaksanaan fizikal/elektrik secara langsung.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC693ALG220G / IC693ALG220 |
| Jenama | GE Fanuc (Emerson Automation) |
| Asal | USA |
| Berat | 0.45 kg (1.0 lb) |
| Dimensi | 130.0 mm x 152.0 mm x 140.0 mm (5.12 in x 6.0 in x 5.5 in) |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | Sisi logik: +5 VDC @ 60 mA; Sisi Relay/Loop: +24 VDC @ 30 mA |
| Bilangan Saluran | 4 saluran input analog satu hujung |
| Julat Isyarat Input | +/-10 VDC, 0 hingga 10 VDC, 4-20 mA |
| Resolusi Penukaran | 12-bit (1 bahagian dalam 4096) |
| Kelajuan Penukaran | 1 ms setiap saluran secara tipikal |
| Ketepatan Skala Penuh | +/-0.25% daripada skala penuh |
| Pengasingan Galvanik | 250 VDC berterusan antara terminal lapangan dan logik PLC |
| Isyarat Diagnostik | LED Modul OK hijau pada panel hadapan |
Kelajuan Komunikasi Bas Backplane dan Penskalaan Ketumpatan I/O
GE Fanuc IC693ALG220G bergantung pada multiplexing pelbagai saluran dalaman dan penukar analog-ke-digital 12-bit untuk mengemas kini daftar data dalaman pada kelajuan penukaran tipikal 1 ms setiap saluran. Modul ini berinteraksi dengan bas backplane selari Siri 90-30, membolehkan CPU hos mengakses nilai digital yang ditukar dalam medan data 12-bit standard semasa setiap kitaran imbasan input. Jurutera sistem mesti menskala peruntukan arus +24 VDC luaran bersama penskalaan ketumpatan I/O rak keseluruhan untuk mengelakkan penurunan arus. Litar optocoupler dalaman mengekalkan halangan pengasingan galvanik berterusan 250 VDC, melindungi talian data backplane aktif daripada turun naik voltan mod biasa dan gangguan medan elektromagnet.
Soalan Lazim
S: Bagaimana modul ini mencapai konfigurasi arus 4-20 mA dengan susun atur saluran satu hujung? J: Seni bina perkakasan membolehkan input mod arus melalui pemasangan perintang shunt ketepatan luaran atau dengan mengkonfigurasi jumper terminal yang boleh dipilih pengguna pada blok boleh tanggal. Pautan perkakasan ini menukar gelung arus 4-20 mA masuk kepada penurunan voltan berkadar yang dipantau oleh penukar analog-ke-digital 12-bit dalaman.
S: Adakah modul menyokong penyingkiran atau pemasangan semasa kuasa (RIUP) untuk servis lapangan pantas? J: Tidak. Bas backplane Siri 90-30 tidak mempunyai kemudahan hot-swap. Kuasa kepada keseluruhan rak rangka dan mana-mana gelung voltan sisi lapangan luaran mesti diputuskan sepenuhnya sebelum memasukkan atau mengeluarkan kad untuk mengelakkan kerosakan perkakasan kekal atau kerosakan data digital.
Garis Panduan Pemasangan Lapangan
- Penempatan dan Pemasangan Plat Asas: Pisahkan pengedaran kuasa peti utama. Pandu modul ke dalam slot rak yang dipilih menggunakan trek penjajaran terbentuk di atas dan bawah rak. Tolak dengan kuat sehingga palam multi-pin backplane menghubungkan bas, kemudian pasangkan klip penahan bawah.
- Matriks Pembumian Pelindung: Sambungkan semua pelindung gelung 4-20 mA dan garis input voltan menggunakan pasangan tembaga tenunan berpilin berketumpatan tinggi. Tamatkan anyaman pelindung dengan kemas pada bar bas bumi kabinet pusat, dengan sisi sensor pelindung terapung untuk menghapuskan distorsi gelung bumi.
- Peraturan Pemisahan Blok Terminal: Lalukan kabel isyarat analog voltan rendah jauh dari wayar motor AC arus tinggi, pemacu frekuensi berubah, dan gegelung relay induktif. Jarak laluan ini menekan penyaluran medan elektromagnet frekuensi tinggi ke dalam matriks penukaran 12-bit.
