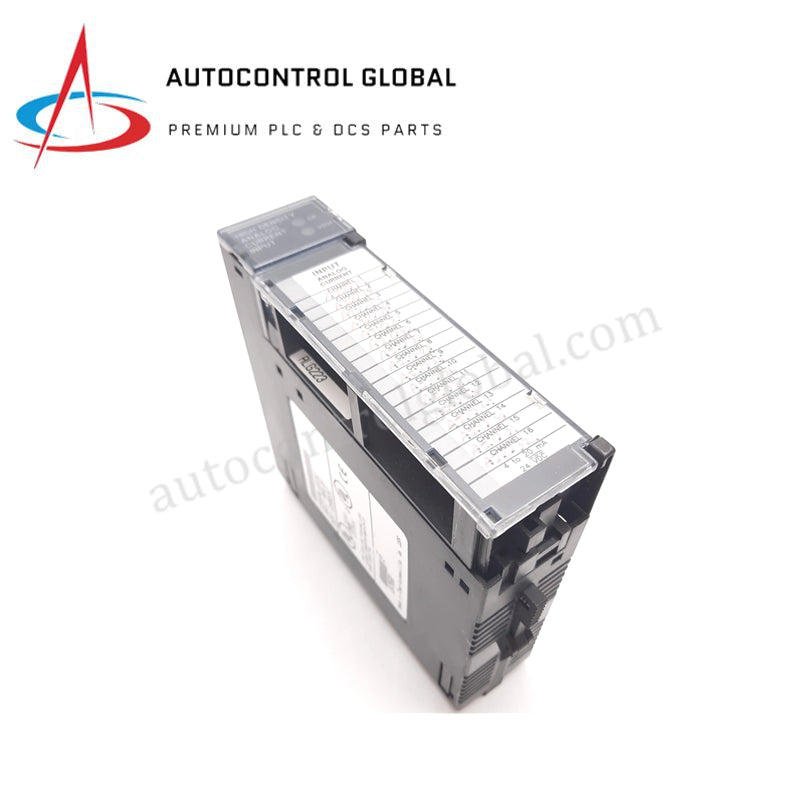

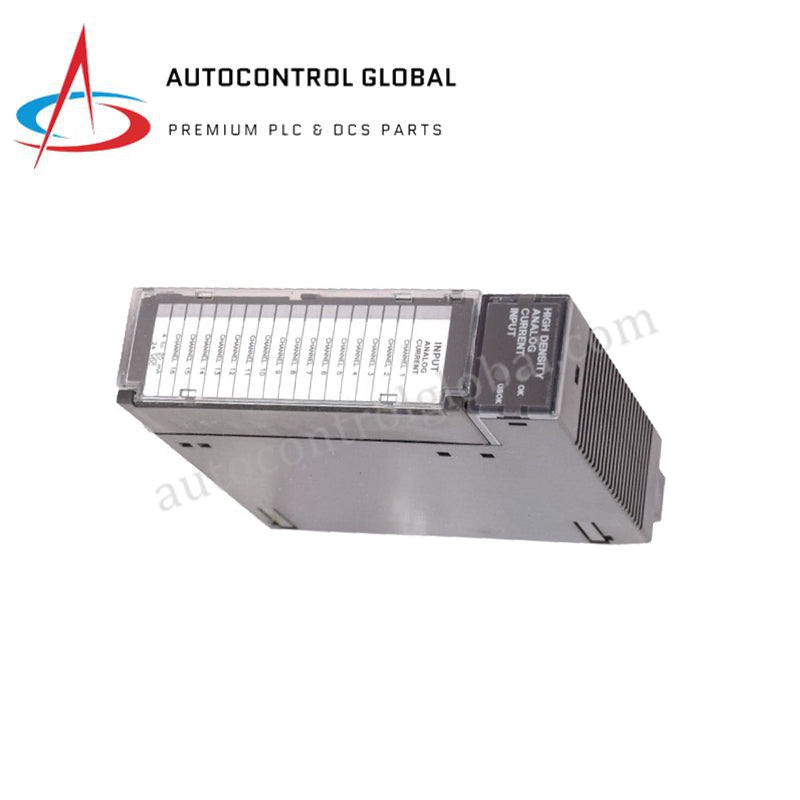

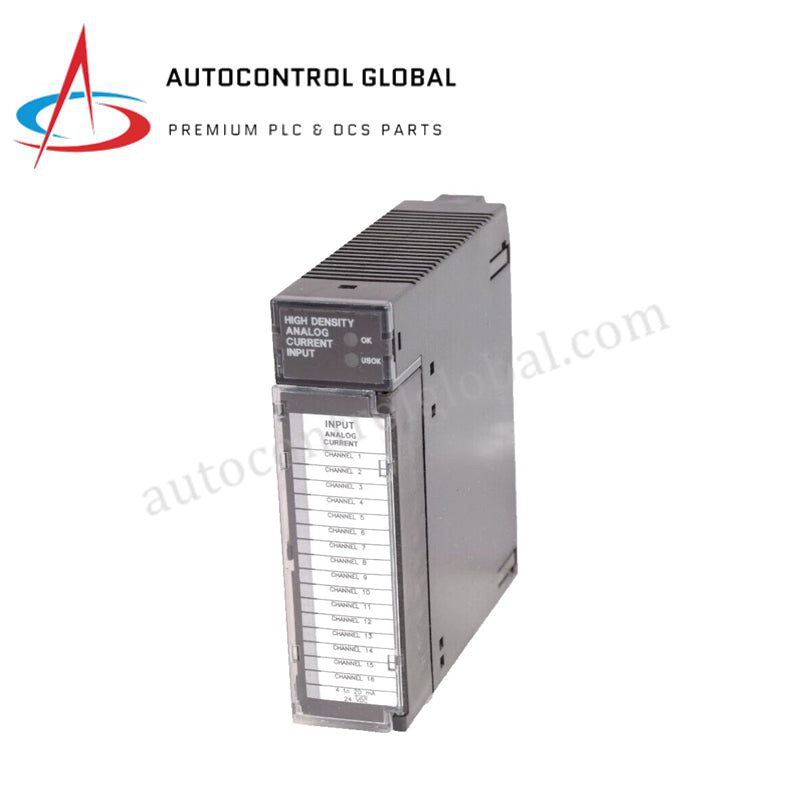

IC693ALG223C Emerson RX3i Siri 90-30 Input Analog PLC
Manufacturer: GE Fanuc
-
Part Number: IC693ALG223C
Condition：New with Original Package
Product Type: Emerson PACSystems RX3i
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Gambaran Produk
GE Fanuc IC693ALG223C berfungsi sebagai modul input analog 16-saluran ketumpatan tinggi dan ketepatan tinggi yang dibina untuk kedua-dua platform warisan GE Fanuc Siri 90-30 dan seni bina pengawal Emerson PACSystems RX3i moden. Modul ini berfungsi sebagai pautan pemerolehan data utama untuk rangkaian pemantauan proses kompleks, membolehkan satu slot rak PLC membaca 16 pemancar medan analog berakhir tunggal yang berasingan secara serentak.
Perkakasan memproses gelung arus industri standard dan isyarat voltan, menterjemah dinamik medan fizikal kepada nilai digital tepat untuk gelung kawalan PID, pemantauan aliran, dan penjejakan tekanan. Penamaan "C" mewakili semakan perkakasan siri pembuatan, memastikan logik komponen dioptimumkan dan mikrokod dikemas kini sambil mengekalkan keserasian belakang penuh.
Kami membekalkan komponen automasi ini secara eksklusif sebagai 100% baru, asli, dan disegel kilang di dalam pembungkusan kilang asalnya. Ini menjamin papan logik dalaman yang tidak diubah, pengasingan jejak yang bersih, dan prestasi medan puncak.
Spesifikasi Teknikal
Jadual di bawah merekodkan parameter elektrik, prestasi, dan mekanikal tepat bagi kad antara muka analog IC693ALG223C. Semua sifat mematuhi format ASCII standard dengan ketat.
| Parameter | Butiran Spesifikasi |
| Pengilang | GE Fanuc / Emerson Automation Solutions |
| Nombor Model | IC693ALG223C |
| Platform Kawalan | Siri 90-30 dan PACSystems RX3i |
| Bilangan Saluran Input | 16 Saluran Tunggal Berakhir |
| Konfigurasi Input Isyarat | Arus Analog atau Voltan Analog |
| Julat Isyarat Boleh Dikonfigurasi | 4 hingga 20 mA, 0 hingga 20 mA, 0 hingga 10 VDC |
| Resolusi Skala Penuh | 0.02% daripada skala penuh |
| Ralat Lineariti Perkakasan | 0.1% daripada skala penuh |
| Impedans Input Dalaman | 250 Ohm (apabila ditetapkan kepada mod arus) |
| Kelajuan Kemas Kini Saluran | 6 ms setiap saluran (mod imbasan pantas) |
| Pengasingan Medan-ke-Backplane | 2500 V RMS berterusan |
| Pengurangan Bunyi Terpadu | Penapisan perkakasan analog terbina dalam |
| Penunjuk Visual Status | Blok LED untuk Modul OK dan Bekalan Pengguna OK |
| Penggunaan Backplane 5V DC Dalaman | 120 mA |
| Keperluan Kuasa Pengguna Luaran | 24 VDC pada 65 mA serta jumlah arus gelung |
| Julat Suhu Persekitaran | -40 hingga +70 darjah Celsius (-40 hingga +158 darjah Fahrenheit) |
| Perlindungan Kemasukan Fizikal | IP20 |
| Dimensi Modul | 198 mm x 261 mm x 20 mm |
| Berat Komponen Fizikal | 0.55 kg (1.21 lbs) |
Kelebihan Kejuruteraan
- Tata Letak Slot Tunggal Ketumpatan Tinggi: Dengan memuatkan 16 saluran berakhir tunggal pada profil kad nipis tunggal, modul ini menghapuskan beban pengembangan multi-slot. Ini memaksimumkan ruang di dalam penutup terminal yang padat dan mengurangkan perbelanjaan plat asas di seluruh loji proses yang kompleks.
- Perlindungan Voltan RMS 2500 V Unggul: Halangan pengasingan galvanik 2500 V RMS yang kukuh memisahkan terminal peranti medan masuk dari bas logik sensitif CPU. Susun atur pelindung ini menghentikan lonjakan transient voltan tinggi, induksi kilat, dan kesalahan kuasa medan daripada menjejaskan pemproses sistem teras.
- Penjejakan Imbasan Pelbagai Saluran Pantas: Logik imbasan dalaman memberikan kelajuan kemas kini 6 ms setiap saluran. Kelajuan data yang pantas ini memastikan pelaporan pembolehubah masa nyata untuk gelung kawalan bertindak pantas seperti manifold hidraulik tekanan tinggi atau sistem pencampuran kimia berkelajuan tinggi.
- Litar Suhu Ekstrem Tahan Lasak: Komponen ini mempunyai penarafan operasi dari -40 hingga +70 darjah Celsius. Toleransi suhu yang diperluaskan ini membolehkan penempatan lapangan yang boleh dipercayai di stesen pam jauh, skid ladang minyak luar, dan rumah kawalan industri tanpa penyaman udara.
Soalan Lazim
- Adakah kad input analog IC693ALG223C ini barang baru atau stok lebihan gudang?
- Kami menjual modul IC693ALG223C dalam keadaan 100% baru, asli, dan tulen dari kilang. Ia dihantar dalam pembungkusan asal yang belum dibuka untuk memastikan kapasitor dalaman, isolator jejak, dan nilai kalibrasi mematuhi piawaian pengeluar asal dengan tepat.
- Bolehkah saya mencampur isyarat voltan dan arus merentas saluran yang berbeza pada modul yang sama?
- Ya. IC693ALG223C menyokong konfigurasi perisian bebas merentas julat inputnya. Anda boleh menetapkan saluran tertentu untuk membaca gelung arus 4-20 mA dari pemancar tekanan sementara mengkonfigurasi saluran lain untuk memantau isyarat 0-10 VDC dari sensor kedudukan.
- Adakah modul ini memerlukan kuasa 24V DC luaran, atau adakah ia beroperasi sepenuhnya dari bas belakang PLC?
- Modul ini menggunakan dua input kuasa berasingan. Ia menarik 120 mA pada 5V DC dari bas belakang PLC untuk memberi kuasa kepada komponen logik dalaman. Walau bagaimanapun, ia memerlukan sumber 24V DC luaran yang dibekalkan pengguna pada 65 mA (ditambah arus gelung) untuk memberi kuasa kepada litar input analog dan gelung pengesanan medan.
- Adakah akhiran semakan "C" mengehadkan keserasian dengan plat asas Siri 90-30 yang lebih lama?
- Tidak. Akhiran "C" menunjukkan tahap semakan kejuruteraan. Modul ini mengekalkan keserasian sepenuhnya ke belakang, membolehkan anda memasangnya terus ke dalam rak PLC GE Fanuc Siri 90-30 yang lebih lama atau memindahkannya ke dalam setup Emerson PACSystems RX3i yang lebih baru tanpa menulis semula konfigurasi perkakasan anda.
