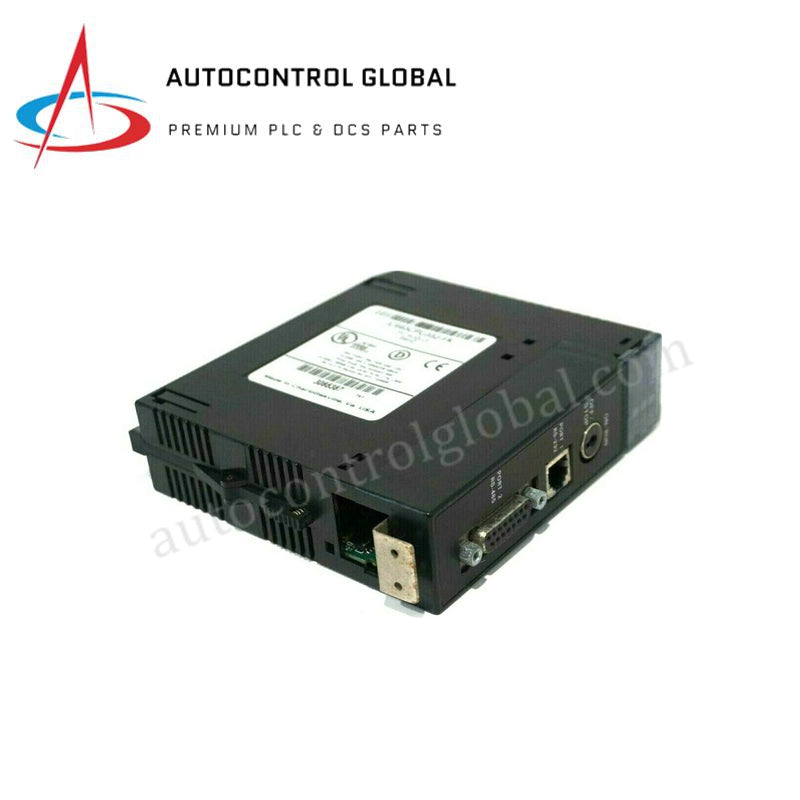

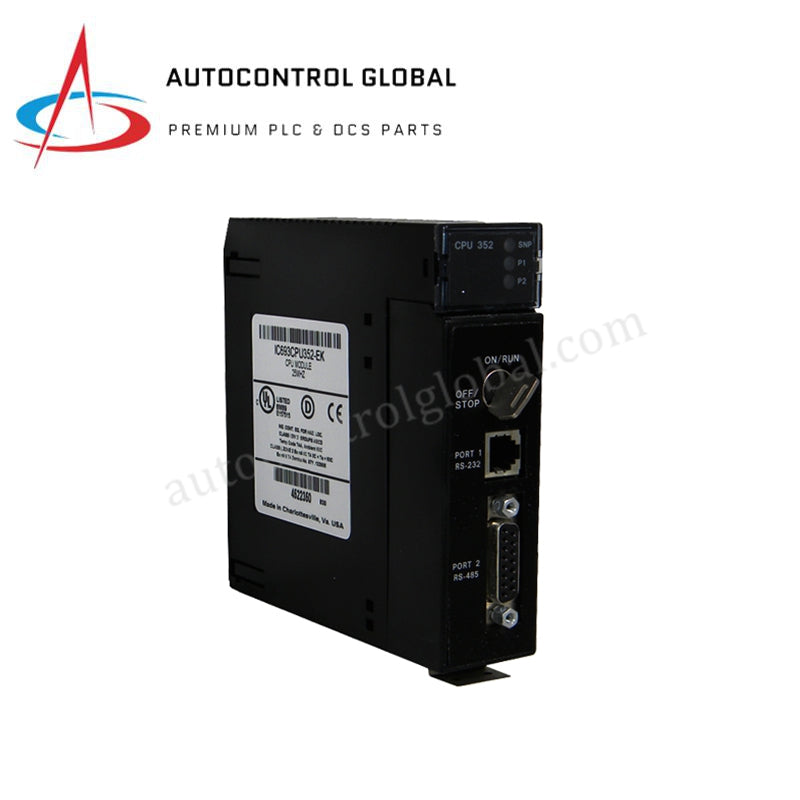

Modul CPU IC693CPU352 GE Fanuc Siri 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU352
Condition：New with Original Package
Product Type: Pemproses CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul CPU GE Fanuc IC693CPU352 Series 90-30
GE Fanuc IC693CPU352, yang juga dikatalogkan sebagai modul CPU IC693CPU352, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan program secara langsung dan pengurusan imbasan I/O dalam sistem PLC Series 90-30.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC693CPU352 |
| Jenama | GE Fanuc |
| Asal | USA |
| Berat | 0.68 kg |
| Dimensi | 130 x 40 x 120 mm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 890 mA pada +5 VDC (penggunaan arus bas satah belakang) |
| Pemproses | Intel 80386EX (25 MHz) |
| Pemproses Bersama Matematik | Pemproses bersama titik apungan berasaskan perkakasan |
| Memori Pengguna | RAM 240 KB |
| Kelajuan Pelaksanaan | 0.22 ms bagi setiap 1K logik Boolean |
| Kapasiti Pengembangan | Sehingga 7 plat asas pengembangan dan 7 plat asas I/O jauh |
| Kapasiti I/O Diskret | 2048 titik input (%I), 2048 titik output (%Q) |
| Kapasiti I/O Analog | Sehingga 32640 perkataan input (%AI), 32640 perkataan output (%AQ) |
| Komunikasi Bersepadu | 3 port bersiri terbina dalam (master/hamba SNP/SNP-X, hamba RTU) |
Kelajuan Komunikasi Bas Satah Belakang dan Keserasian Perisian Tegar
Enjin pemprosesan Intel 80386EX 25 MHz melaksanakan gelung logik pengguna sambil mengawal kelajuan komunikasi bas satah belakang merentasi plat asas tempatan dan pengembangan. Logik bas dalaman mengekalkan penyegerakan pada tahap perkakasan dengan modul pilihan yang disambungkan, memastikan penghantaran bingkai yang deterministik untuk modul analog dan diskret berketumpatan tinggi. Pengesahan penjajaran memori automatik memastikan keserasian penuh perisian tegar denyar merentasi kad pilihan, sekali gus menghapuskan kelewatan pelaksanaan ketika memproses pengiraan titik apungan dan gangguan komunikasi kompleks merentasi satah belakang rak Series 90-30.
Soalan Lazim
S: Apakah keperluan bekalan kuasa satah belakang untuk modul IC693CPU352?
J: IC693CPU352 menggunakan sehingga 890 mA daripada bas satah belakang +5 VDC; pastikan bekalan kuasa Series 90-30 yang dipasang mempunyai kapasiti beban berbaki yang mencukupi sebelum menambah modul pengembangan.
S: Berapakah jumlah plat asas yang boleh diurus oleh satu modul IC693CPU352?
J: IC693CPU352 menyokong sehingga 7 plat asas pengembangan tempatan dan sehingga 7 plat asas I/O jauh sebagai tambahan kepada plat asas CPU utama.
Garis Panduan Pemasangan Lapangan
Pastikan kuasa sistem dimatikan sepenuhnya sebelum memasang atau menanggalkan modul IC693CPU352 daripada rak plat asas utama. Pasang modul dengan kukuh pada Slot 1 plat asas CPU, dan pastikan penyambung belakang terpasang sepenuhnya pada kepala penyambung satah belakang sebelum mengunci klip penahan. Sambungkan kabel komunikasi bersiri menggunakan wayar pasangan terpiuh berperisai, dengan membumikan perisai kabel pada satu terminal pembumian casis sahaja. Kekalkan jarak fizikal antara talian komunikasi bersiri dan kabel kuasa voltan tinggi di dalam kepungan panel untuk meminimumkan gangguan hingar elektrik.
